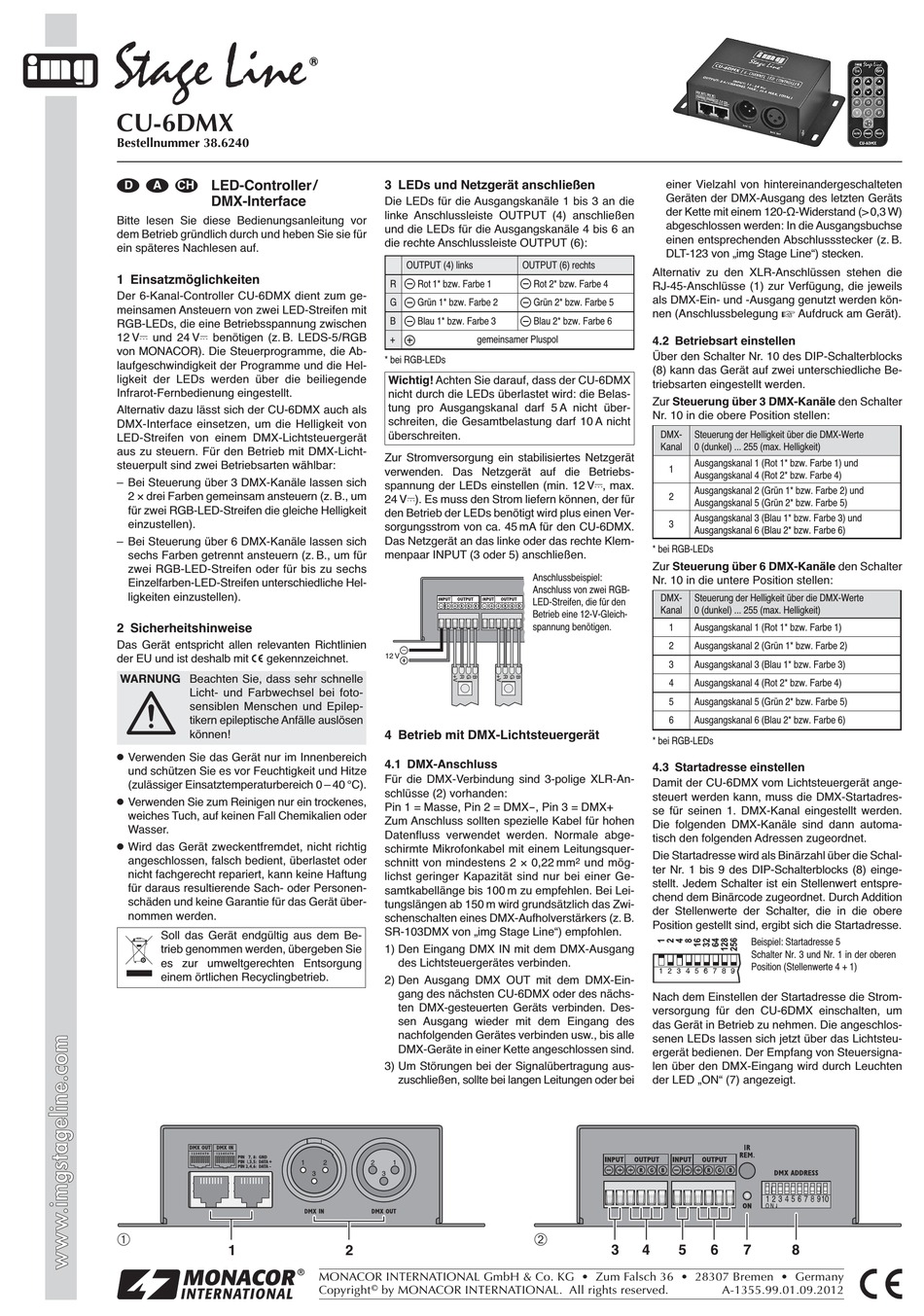

CU-6DMX
Bestellnummer 38.6240
LED-Controller /
D A CH
DMX-Interface
Bitte lesen Sie diese Bedienungsanleitung vor
dem Betrieb gründlich durch und heben Sie sie für
ein späteres Nachlesen auf.
1 Einsatzmöglichkeiten

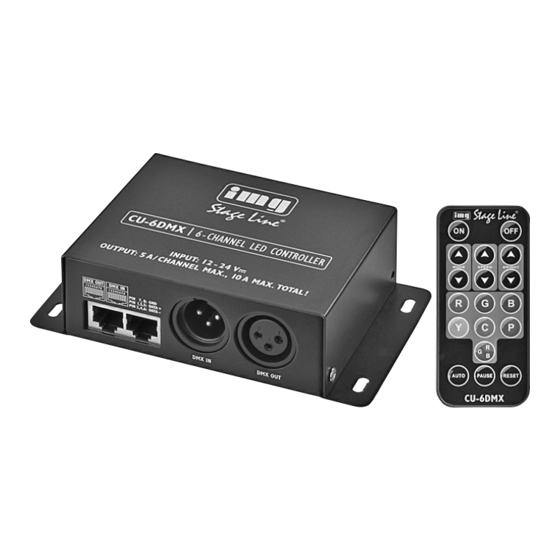

Der 6-Kanal-Controller CU-6DMX dient zum ge-
meinsamen Ansteuern von zwei LED-Streifen mit
RGB-LEDs, die eine Betriebsspannung zwischen
12 V und 24 V be nötigen (z. B. LEDS-5/RGB
von MONACOR). Die Steuerprogramme, die Ab-
laufgeschwindigkeit der Programme und die Hel-
ligkeit der LEDs werden über die beiliegende
Infrarot-Fernbedienung eingestellt.
Alternativ dazu lässt sich der CU-6DMX auch als
DMX-Interface einsetzen, um die Helligkeit von
LED-Streifen von einem DMX-Lichtsteuergerät
aus zu steuern. Für den Betrieb mit DMX-Licht-
steuerpult sind zwei Betriebsarten wählbar:
– Bei Steuerung über 3 DMX-Kanäle lassen sich
2 × drei Farben gemeinsam ansteuern (z. B., um
für zwei RGB-LED-Streifen die gleiche Helligkeit
einzustellen).
– Bei Steuerung über 6 DMX-Kanäle lassen sich
sechs Farben getrennt ansteuern (z. B., um für
zwei RGB-LED-Streifen oder für bis zu sechs
Einzelfarben-LED-Streifen unterschiedliche Hel-
ligkeiten einzustellen).
2 Sicherheitshinweise
Das Gerät entspricht allen relevanten Richtlinien
der EU und ist deshalb mit gekennzeichnet.
WARNUNG Beachten Sie, dass sehr schnelle
Licht- und Farbwechsel bei foto-
sensiblen Menschen und Epilep -
tikern epileptische Anfälle aus lösen
können!
G
Verwenden Sie das Gerät nur im Innenbereich
und schützen Sie es vor Feuchtigkeit und Hitze
(zulässiger Einsatztemperaturbereich 0 – 40 °C).
G
Verwenden Sie zum Reinigen nur ein trockenes,
weiches Tuch, auf keinen Fall Chemikalien oder
Wasser.
G
Wird das Gerät zweckentfremdet, nicht richtig
angeschlossen, falsch be dient, überlastet oder
nicht fach gerecht repariert, kann keine Haftung
für daraus resultierende Sach- oder Personen-
schäden und keine Garantie für das Gerät über-
nommen werden.
Soll das Gerät endgültig aus dem Be -
trieb genommen werden, übergeben Sie
es zur umweltgerechten Entsorgung
einem örtlichen Recyclingbetrieb.
Œ
1
3 LEDs und Netzgerät anschließen
Die LEDs für die Ausgangskanäle 1 bis 3 an die
linke An schlussleiste OUTPUT (4) anschließen
und die LEDs für die Ausgangskanäle 4 bis 6 an
die rechte An schlussleiste OUTPUT (6):
OUTPUT (4) links
R Rot 1* bzw. Farbe 1
G Grün 1* bzw. Farbe 2
B Blau 1* bzw. Farbe 3
+
* bei RGB-LEDs
Wichtig! Achten Sie darauf, dass der CU-6DMX
nicht durch die LEDs überlastet wird: die Belas-
tung pro Ausgangskanal darf 5 A nicht über-
schreiten, die Gesamtbelastung darf 10 A nicht
überschreiten.
Zur Stromversorgung ein stabilisiertes Netzgerät
verwenden. Das Netzgerät auf die Betriebs -
spannung der LEDs einstellen (min. 12 V , max.
24 V ). Es muss den Strom liefern können, der für
den Betrieb der LEDs benötigt wird plus einen Ver-
sorgungsstrom von ca. 45 mA für den CU-6DMX.
Das Netzgerät an das linke oder das rechte Klem-
menpaar IN PUT (3 oder 5) an schließen.
4 Betrieb mit DMX-Lichtsteuergerät
4.1 DMX-Anschluss
Für die DMX-Verbindung sind 3-po lige XLR-An -
schlüsse (2) vorhanden:
Pin 1 = Masse, Pin 2 = DMX-, Pin 3 = DMX+
Zum Anschluss sollten spezielle Kabel für hohen
Da tenfluss verwendet werden. Normale abge-
schirm te Mikrofonkabel mit einem Leitungsquer-
schnitt von mindestens 2 × 0,22 mm
lichst geringer Kapazität sind nur bei einer Ge-
samtkabellänge bis 100 m zu empfehlen. Bei Lei-
tungslängen ab 150 m wird grundsätzlich das Zwi-
schen schalten eines DMX-Aufholverstärkers (z. B.
SR-103DMX von „img Stage Line") empfohlen.
1) Den Eingang DMX IN mit dem DMX-Ausgang
des Lichtsteuergerätes verbinden.
2) Den Ausgang DMX OUT mit dem DMX-Ein-
gang des nächsten CU-6DMX oder des nächs-
ten DMX-gesteuerten Geräts verbinden. Des-
sen Ausgang wieder mit dem Eingang des
nachfolgenden Gerätes verbinden usw., bis alle
DMX-Geräte in einer Kette angeschlossen sind.
3) Um Störungen bei der Signalübertragung aus-
zuschließen, sollte bei langen Leitungen oder bei
2
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
©
Copyright by MONACOR INTERNATIONAL. All rights reserved.
OUTPUT (6) rechts
Rot 2* bzw. Farbe 4
Grün 2* bzw. Farbe 5
Blau 2* bzw. Farbe 6
gemeinsamer Pluspol
Anschlussbeispiel:
Anschluss von zwei RGB-
LED-Streifen, die für den
Be trieb eine 12-V-Gleich -
span nung benötigen.
2 und mög-

3 4
einer Vielzahl von hintereinandergeschal teten
Ge räten der DMX-Ausgang des letzten Geräts
der Kette mit einem 120-Ω-Wi der stand (> 0,3 W)
ab geschlossen werden: In die Ausgangs buchse
einen entsprechenden Ab schlussstecker (z. B.
DLT-123 von „img Stage Line") stecken.
Alternativ zu den XLR-Anschlüssen stehen die
RJ-45-Anschlüsse (1) zur Verfügung, die jeweils
als DMX-Ein- und -Ausgang genutzt werden kön-
nen (Anschlussbelegung Aufdruck am Gerät).
4.2 Betriebsart einstellen
Über den Schalter Nr. 10 des DIP-Schalterblocks
(8) kann das Gerät auf zwei unterschiedliche Be -
triebsarten eingestellt werden.
Zur Steuerung über 3 DMX-Kanäle den Schalter
Nr. 10 in die obere Position stellen:
DMX- Steuerung der Helligkeit über die DMX-Werte
Kanal 0 (dunkel) ... 255 (max. Helligkeit)
Ausgangskanal 1 (Rot 1* bzw. Farbe 1) und
1
Ausgangskanal 4 (Rot 2* bzw. Farbe 4)
Ausgangskanal 2 (Grün 1* bzw. Farbe 2) und
2
Ausgangskanal 5 (Grün 2* bzw. Farbe 5)
Ausgangskanal 3 (Blau 1* bzw. Farbe 3) und
3
Ausgangskanal 6 (Blau 2* bzw. Farbe 6)
* bei RGB-LEDs
Zur Steuerung über 6 DMX-Kanäle den Schalter
Nr. 10 in die untere Position stellen:
DMX- Steuerung der Helligkeit über die DMX-Werte
Kanal 0 (dunkel) ... 255 (max. Helligkeit)
1 Ausgangskanal 1 (Rot 1* bzw. Farbe 1)
2 Ausgangskanal 2 (Grün 1* bzw. Farbe 2)
3 Ausgangskanal 3 (Blau 1* bzw. Farbe 3)
4 Ausgangskanal 4 (Rot 2* bzw. Farbe 4)
5 Ausgangskanal 5 (Grün 2* bzw. Farbe 5)
6 Ausgangskanal 6 (Blau 2* bzw. Farbe 6)
* bei RGB-LEDs
4.3 Startadresse einstellen
Damit der CU-6DMX vom Lichtsteuergerät an ge-
steuert werden kann, muss die DMX-Startadres -
se für seinen 1. DMX-Kanal eingestellt werden.
Die folgenden DMX-Kanäle sind dann automa-
tisch den folgenden Adressen zugeordnet.
Die Startadresse wird als Binärzahl über die Schal-
ter Nr. 1 bis 9 des DIP-Schalterblocks (8) einge-
stellt. Jedem Schalter ist ein Stellenwert entspre-
chend dem Binärcode zugeordnet. Durch Addition
der Stellenwerte der Schalter, die in die obere
Position gestellt sind, ergibt sich die Startadresse.
Beispiel: Startadresse 5
Schalter Nr. 3 und Nr. 1 in der oberen
Position (Stellenwerte 4 + 1)
Nach dem Einstellen der Startadresse die Strom-
versorgung für den CU-6DMX einschalten, um
das Gerät in Betrieb zu nehmen. Die angeschlos-
senen LEDs lassen sich jetzt über das Lichtsteu-
ergerät bedienen. Der Empfang von Steuersigna-
len über den DMX-Eingang wird durch Leuchten
der LED „ON" (7) angezeigt.
5 6 7 8
