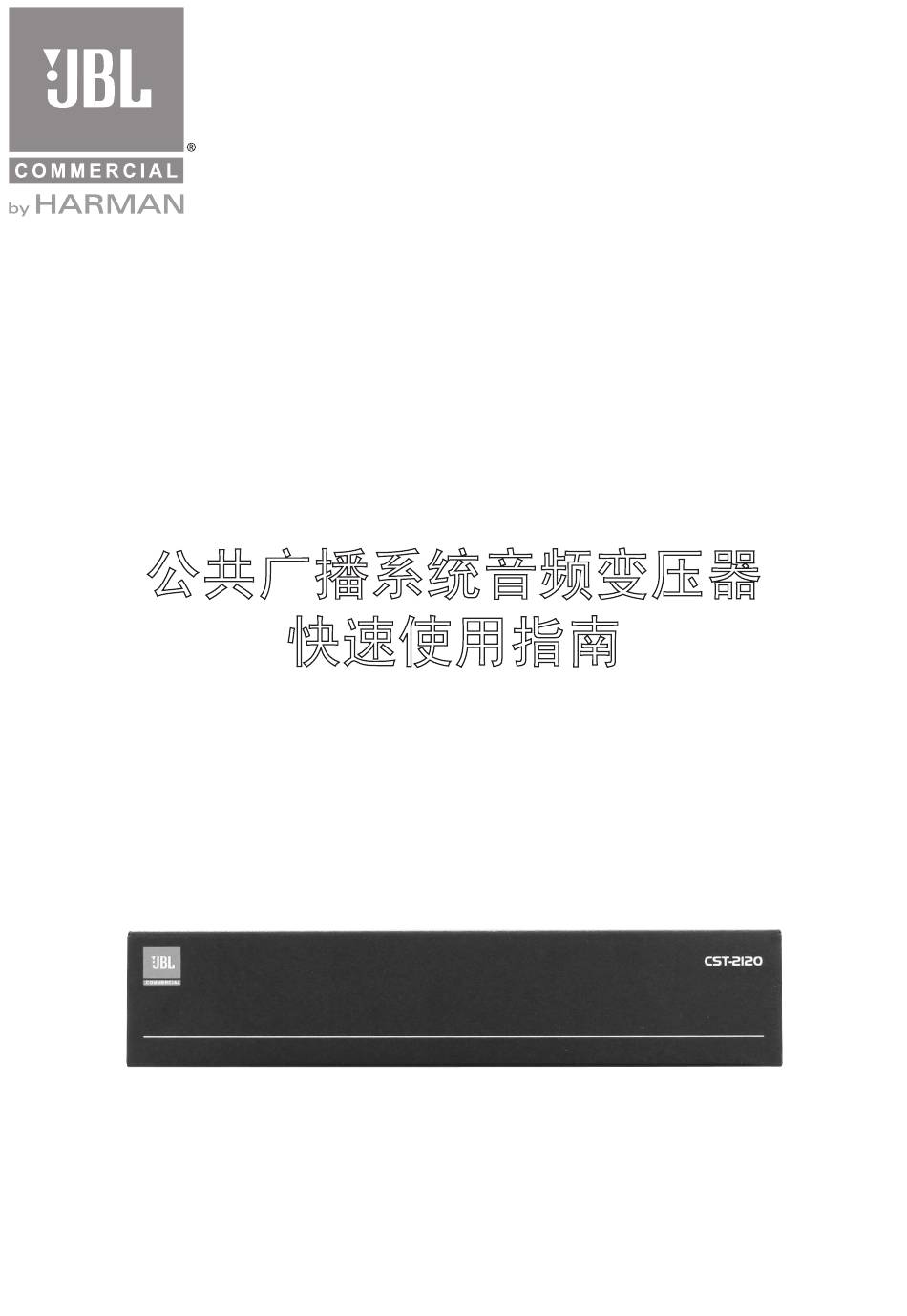

- Page 1 Commercial Solutions Series CST-2120 Public Address System Transformer Module Quick Start Guide 公共广播系统音频变压器 快速使用指南...
- Page 2 Introduction ® The rack-mountable JBL Commercial CST-2120 transformer • Providing two channels of impedance matching and volt- module provides impedance and voltage matching from the age matching for “Constant Voltage” operation. CSA-2120 amplifier (with 4 ohms or 8 ohms outputs) to drive •...
- Page 3 介绍 ® • 提供双通道高阻抗输出匹配 JBL Commercial CST-2120是一款专用于CSA-2120功率放 大器和定压音箱之间的音频变压器，能将4欧姆或8欧姆定 • 与CSA-2120功率放大器联用实现70V或100V的定压输出 阻输出转换成高阻抗定压输出，从而为音箱提供匹配的定 • 使CSA-2120功率放大器具备应用到定压音箱系统的能力 压输入。此设备可安装在机架上。 • 可插拔式Phoenix类型输入输出接口 当与CSA-2120功率放大器联用时，可实现70V或100V的电压 输出，从而驱动工作在此电压的定压音箱系统。 安装 注意：安装前，请确保您已断开功率放大器的电源连接， 并将所有音量控制钮调到最低音量（逆时针方向）。 1. 如果您需要将音频变压器安装到机架，使用标准的19 英寸设备机架（EIA RS-310B）。您可以根据您现场 需求选择如下方案进行安装： • 与CSA-2120组装后安装到机架（参见图A） • 安装单台设备到机架（参见图B） • 壁式安装（参见图C） 2. 使用随机所带的4针式连接线缆组件，连接音频变压 器的输入接口与功率放大器的输出接口。 3. 根据系统所需电压选取正确的连接接口。 注意：本产品只能与CSA-2120功率放大器匹配使用。如需使 用安装支架，请查看CSA-2120包装箱内。如未找到，请您咨 询当地经销商。 规格 系统 外观...
- Page 4 The information provided in this manual was deemed accurate as of the publication date. However, updates to this information may have occurred. Trademark Notice: JBL is registered trademark of Harman International Industries, Incorporatedl. Other trademarks are the property of their respective owners.
