EUFAB 11400 Manual

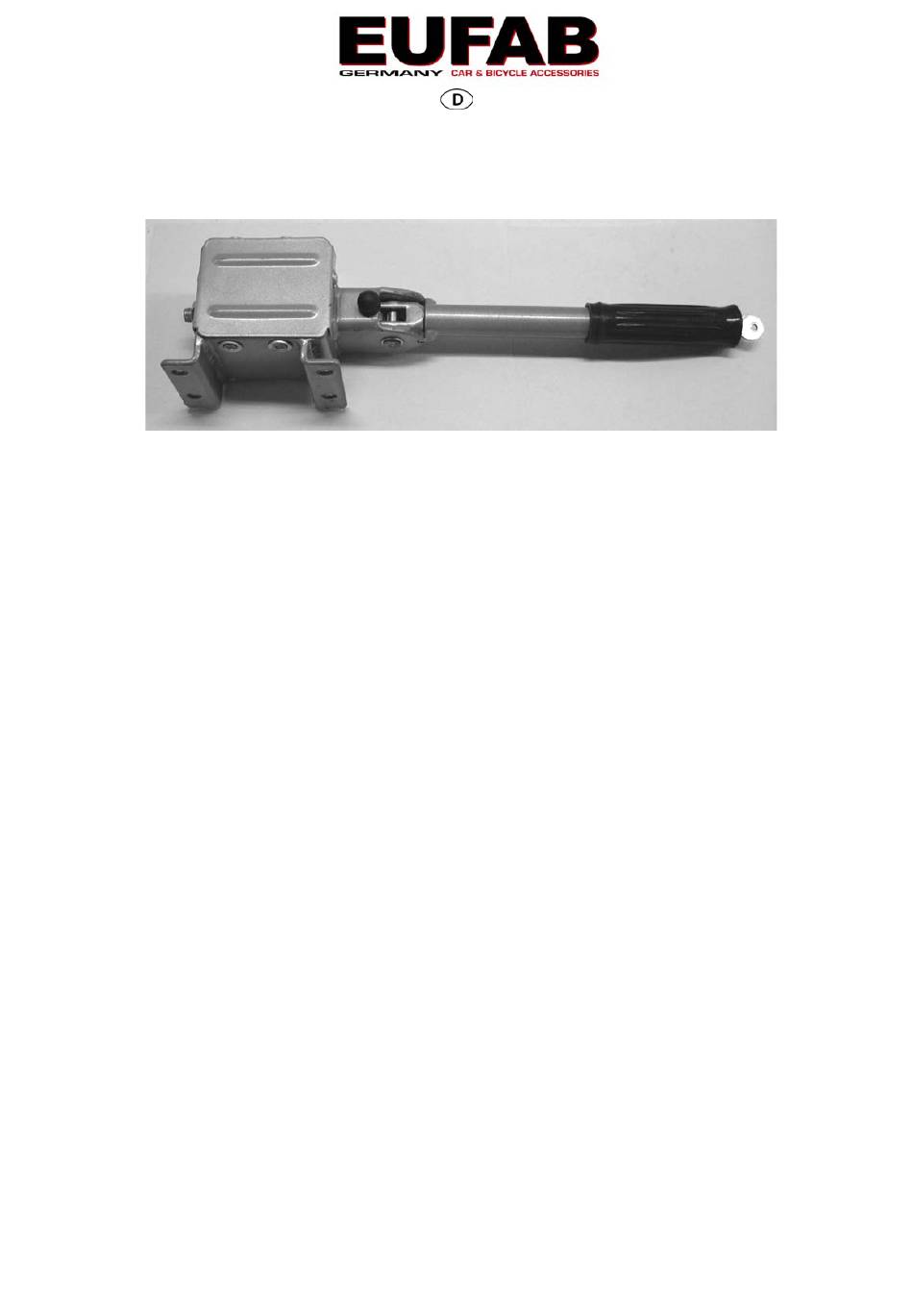

Schnellverschluss für Fahrradträger von EUFAB Art. Nr. 11400
Dieser Schnellverschluss ist passend für alle Anhängekupplungsträger
der Firma EUFAB mit Ausnahme des Fahrradträgers
Bike Four Art. Nr. 11437
Je nach Fahrradträger ist es erforderlich längere M8 Befestigungs -
Schrauben einzusetzen. Diese gehören nicht zum Lieferumfang sind aber im
Fachhandel erhältlich.
Den Schnellverschluss montieren Sie mit den Schrauben M8 , Scheiben und
selbst sichernden Muttern M8 an den Trägertisch fest. Ziehen Sie diese
Verbindung kraftschlüssig an.
Bevor Sie den Fahrradträger auf die Anhängekupplung setzen, sollten Sie sich
mit dem Schnellverschluss - System vertraut machen. Siehe Bilder.
Der Fahrradträger wird mit geöffnetem Schnellverschluss von oben auf die
Anhängekupplung von Ihrem KFZ gesetzt. Danach drücken Sie den Hebel von
dem Schnellverschluss nach unten bis dieser Hebel einrastet. Nun schließen
Sie mit dem Schlüssel den Schnellverschluss zu und ziehen die Schlüssel ab.
Bewahren Sie die Schlüssel sorgfältig und an einem sicheren Ort auf.
Der Fahrradträger ist nun auch gleichzeitig gegen Diebstahl geschützt.
Kontrollieren Sie nun den festen und korrekten Sitz des Fahrradträgers auf der
Anhängekupplung. Sollte sich der Träger noch seitlich verdrehen lassen
müssen Sie den Träger wieder von der Anhängekupplung nehmen und die
Einstellschraube ( befindet sich seitlich am Schnellverschluss) etwas
eindrehen indem Sie vorab die Kontermutter gelöst haben. Anschließend die
Kontermutter wieder festziehen. Wiederholen Sie ggf. den Vorgang bis der
Träger sicher und fest montiert ist.
