Lamp XL-GC02 Installation Manual

開き戸錠 XL-GC02 取付説明書
この度は弊社製品をお買い上げ頂き誠にありがとうございます。本品を正しくご使用頂くため、はじめにこの説明書を
良くお読みの上、本文の説明に従ってお間違いの無いよう取付作業を行ってください。取り付ける際は周りに危険な物
が無いことを確認し、けがの無いように十分気をつけて作業してください。
この表示を無視、あるいは注意事項を守らないでご使用した場合、故障の原因や事故により、けが
注意
をしたり組み立てられないことがあります。
注意
部品構成 ガラス扉加工図
注 意
1

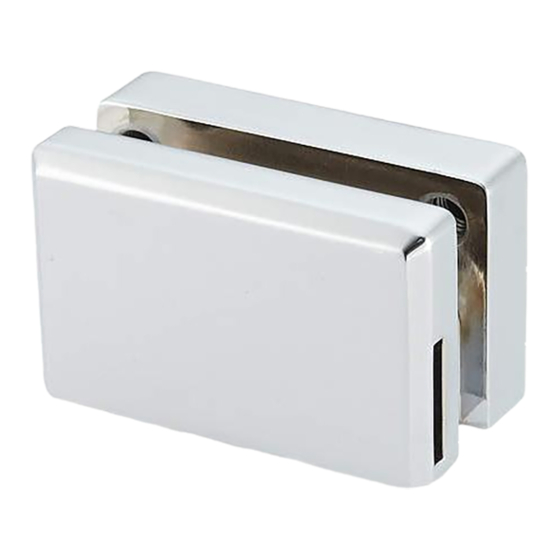

...開き戸ロック本体： 1ヶ
 本 図は左仕様になります。右仕様
注 意
は左右対称になります。
2
...スペーサー 1枚
発火注意
3 ...ガラス固定ねじM8：2ヶ
(①に組込済、 先端パッキン付）
4
...受座 （付属ねじ付）： 1ヶ
十字穴付皿木ねじ3.1×20：2本
...キー 2本
5
開き戸ロックを扉に取り付けます。
1
ガラス 扉
キャビネッ ト内 側
3
受座を取り付けます。
2
地板又は天板
側板
13.5 23
[1] 受座④を取り付ける穴を左上図の地板の位置に加
工してください。深さは 6 mm です。
[2] 受座を右上図の地板の位置に付属のねじで取り付
けてください。
警告
警告
警 告
■注意記号
警 告
基本形状
注意・警告
注意・警告
半角空き
ガラス固定ねじ③が開き
戸ロック本体①にセット
指を挟まれない
ように注意
されていることをご確認
ください。
[1] パッキン②をガラス固定
2
ね じ ③ の 反 対 側 に 置 い
て、ガラスを挟んでくだ
1
さい。
[2] セットしたらガラス固定
ねじ③をマイナスのねじ回
しで締め込んでください。
8.5 33
側板
地板又は天板
3.5
C2
60
注意
・適応ガラス厚は 5、6、8 ㎜です。
注意
・ガラス加工でご不明な点は、ガラス
加工業者様にお問い合わせください。
注 意
注 意
扉を取り付けます。
3
4
1
本図は左仕様を示します。
[1] キャビネットにガラス扉を組み込んでください。
キー⑤を開き戸ロック本体①に差し込むとデッド
■注意記号
4
ボルトが開き戸ロックの中に収納されます。
[2] そのまま扉を閉じてください。
基本形状
[3] キーを抜いて施錠できるかご確認ください。
注意・警告
錠はキーを差し込むと解錠、抜くと施錠になり
ます。
施錠する際はキーを必ず差し込んだまま行って
注意・警告
ください。地板を傷つけます。
半角空き
指を挟まれない
ように注意
R8
警告
警告
警 告
警 告
2
発火注意
5
注意 警告
注意 警告
注 意 警 告
注 意 警 告
発火注意
2012.12 PRINTED IN JAPAN 0282-4
PAT
開き戸錠取付図
4
65
1
4
デッ ドボルト
