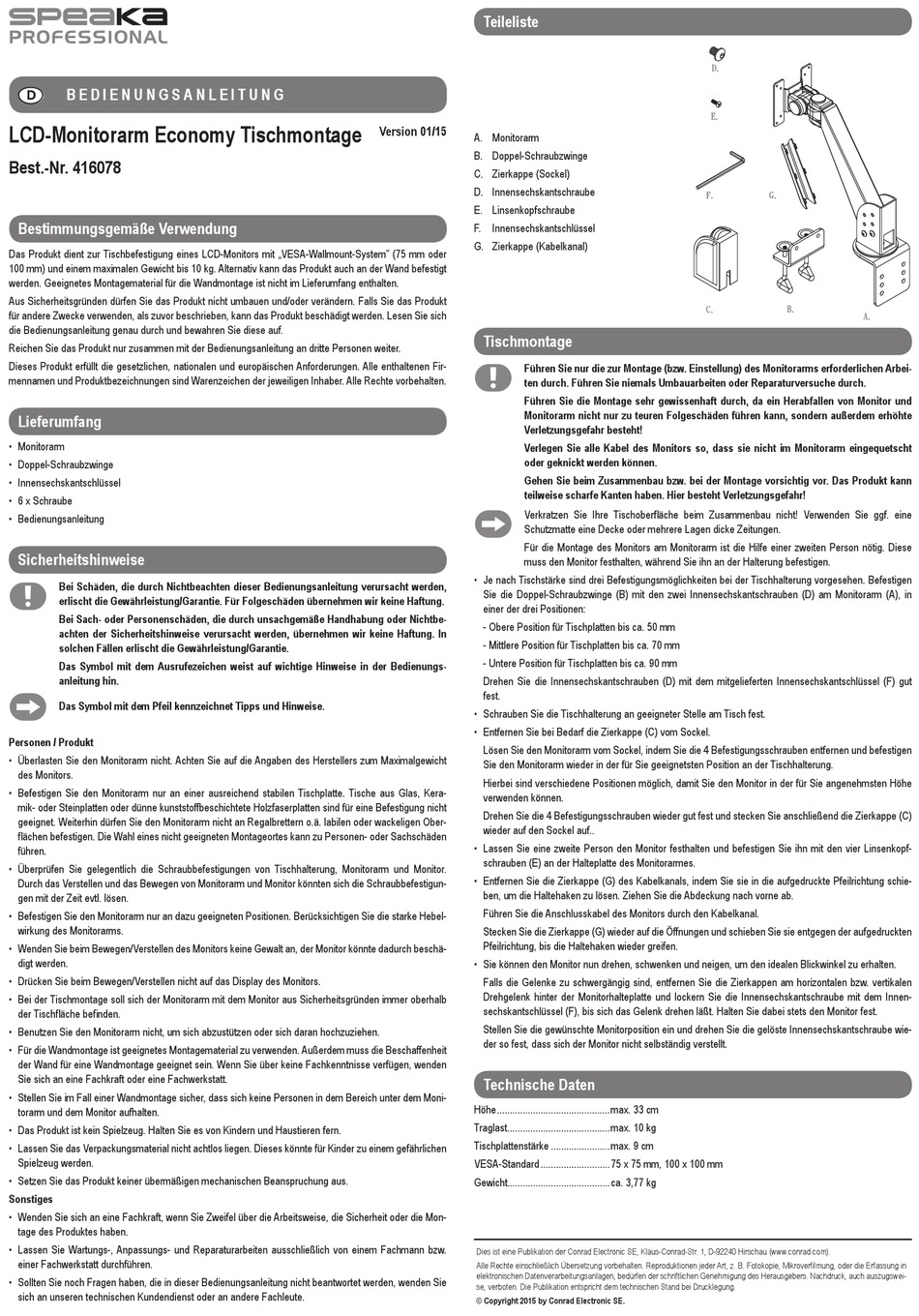

D
B E D I E N U N G S A N L E I T U N G

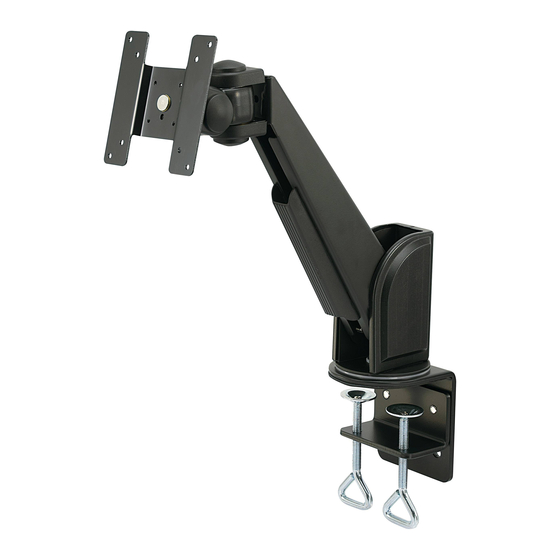

LCD-Monitorarm Economy Tischmontage
Best.-Nr. 416078
Bestimmungsgemäße Verwendung
Das Produkt dient zur Tischbefestigung eines LCD-Monitors mit „VESA-Wallmount-System" (75 mm oder
100 mm) und einem maximalen Gewicht bis 10 kg. Alternativ kann das Produkt auch an der Wand befestigt
werden. Geeignetes Montagematerial für die Wandmontage ist nicht im Lieferumfang enthalten.
Aus Sicherheitsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt
für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Lesen Sie sich
die Bedienungsanleitung genau durch und bewahren Sie diese auf.
Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Fir-
mennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Monitorarm
• Doppel-Schraubzwinge
• Innensechskantschlüssel
• 6 x Schraube
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung.
B ei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-
achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In
solchen Fällen erlischt die Gewährleistung/Garantie.
D as Symbol mit dem Ausrufezeichen weist auf wichtige Hinweise in der Bedienungs-
anleitung hin.
Das Symbol mit dem Pfeil kennzeichnet Tipps und Hinweise.
Personen / Produkt
• Überlasten Sie den Monitorarm nicht. Achten Sie auf die Angaben des Herstellers zum Maximalgewicht
des Monitors.
• Befestigen Sie den Monitorarm nur an einer ausreichend stabilen Tischplatte. Tische aus Glas, Kera-
mik- oder Steinplatten oder dünne kunststoffbeschichtete Holzfaserplatten sind für eine Befestigung nicht
geeignet. Weiterhin dürfen Sie den Monitorarm nicht an Regalbrettern o.ä. labilen oder wackeligen Ober-
flächen befestigen. Die Wahl eines nicht geeigneten Montageortes kann zu Personen- oder Sachschäden
führen.
• Überprüfen Sie gelegentlich die Schraubbefestigungen von Tischhalterung, Monitorarm und Monitor.
Durch das Verstellen und das Bewegen von Monitorarm und Monitor könnten sich die Schraubbefestigun-
gen mit der Zeit evtl. lösen.
• Befestigen Sie den Monitorarm nur an dazu geeigneten Positionen. Berücksichtigen Sie die starke Hebel-
wirkung des Monitorarms.
• Wenden Sie beim Bewegen/Verstellen des Monitors keine Gewalt an, der Monitor könnte dadurch beschä-
digt werden.
• Drücken Sie beim Bewegen/Verstellen nicht auf das Display des Monitors.
• Bei der Tischmontage soll sich der Monitorarm mit dem Monitor aus Sicherheitsgründen immer oberhalb
der Tischfläche befinden.
• Benutzen Sie den Monitorarm nicht, um sich abzustützen oder sich daran hochzuziehen.
• Für die Wandmontage ist geeignetes Montagematerial zu verwenden. Außerdem muss die Beschaffenheit
der Wand für eine Wandmontage geeignet sein. Wenn Sie über keine Fachkenntnisse verfügen, wenden
Sie sich an eine Fachkraft oder eine Fachwerkstatt.
• Stellen Sie im Fall einer Wandmontage sicher, dass sich keine Personen in dem Bereich unter dem Moni-
torarm und dem Monitor aufhalten.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Setzen Sie das Produkt keiner übermäßigen mechanischen Beanspruchung aus.
Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder die Mon-
tage des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw.
einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie
sich an unseren technischen Kundendienst oder an andere Fachleute.
Teileliste
Version 01/15
A. Monitorarm
B. Doppel-Schraubzwinge
C. Zierkappe (Sockel)
D. Innensechskantschraube
E. Linsenkopfschraube
F. Innensechskantschlüssel
G. Zierkappe (Kabelkanal)
Tischmontage
F ühren Sie nur die zur Montage (bzw. Einstellung) des Monitorarms erforderlichen Arbei-
ten durch. Führen Sie niemals Umbauarbeiten oder Reparaturversuche durch.
F ühren Sie die Montage sehr gewissenhaft durch, da ein Herabfallen von Monitor und
Monitorarm nicht nur zu teuren Folgeschäden führen kann, sondern außerdem erhöhte
Verletzungsgefahr besteht!
V erlegen Sie alle Kabel des Monitors so, dass sie nicht im Monitorarm eingequetscht
oder geknickt werden können.
G ehen Sie beim Zusammenbau bzw. bei der Montage vorsichtig vor. Das Produkt kann
teilweise scharfe Kanten haben. Hier besteht Verletzungsgefahr!
Verkratzen Sie Ihre Tischoberfläche beim Zusammenbau nicht! Verwenden Sie ggf. eine
Schutzmatte eine Decke oder mehrere Lagen dicke Zeitungen.
Für die Montage des Monitors am Monitorarm ist die Hilfe einer zweiten Person nötig. Diese
muss den Monitor festhalten, während Sie ihn an der Halterung befestigen.
• Je nach Tischstärke sind drei Befestigungsmöglichkeiten bei der Tischhalterung vorgesehen. Befestigen
Sie die Doppel-Schraubzwinge (B) mit den zwei Innensechskantschrauben (D) am Monitorarm (A), in
einer der drei Positionen:
- Obere Position für Tischplatten bis ca. 50 mm
- Mittlere Position für Tischplatten bis ca. 70 mm
- Untere Position für Tischplatten bis ca. 90 mm
Drehen Sie die Innensechskantschrauben (D) mit dem mitgelieferten Innensechskantschlüssel (F) gut
fest.
• Schrauben Sie die Tischhalterung an geeigneter Stelle am Tisch fest.
• Entfernen Sie bei Bedarf die Zierkappe (C) vom Sockel.
Lösen Sie den Monitorarm vom Sockel, indem Sie die 4 Befestigungsschrauben entfernen und befestigen
Sie den Monitorarm wieder in der für Sie geeignetsten Position an der Tischhalterung.
Hierbei sind verschiedene Positionen möglich, damit Sie den Monitor in der für Sie angenehmsten Höhe
verwenden können.
Drehen Sie die 4 Befestigungsschrauben wieder gut fest und stecken Sie anschließend die Zierkappe (C)
wieder auf den Sockel auf..
• Lassen Sie eine zweite Person den Monitor festhalten und befestigen Sie ihn mit den vier Linsenkopf-
schrauben (E) an der Halteplatte des Monitorarmes.
• Entfernen Sie die Zierkappe (G) des Kabelkanals, indem Sie sie in die aufgedruckte Pfeilrichtung schie-
ben, um die Haltehaken zu lösen. Ziehen Sie die Abdeckung nach vorne ab.
Führen Sie die Anschlusskabel des Monitors durch den Kabelkanal.
Stecken Sie die Zierkappe (G) wieder auf die Öffnungen und schieben Sie sie entgegen der aufgedruckten
Pfeilrichtung, bis die Haltehaken wieder greifen.
• Sie können den Monitor nun drehen, schwenken und neigen, um den idealen Blickwinkel zu erhalten.
Falls die Gelenke zu schwergängig sind, entfernen Sie die Zierkappen am horizontalen bzw. vertikalen
Drehgelenk hinter der Monitorhalteplatte und lockern Sie die Innensechskantschraube mit dem Innen-
sechskantschlüssel (F), bis sich das Gelenk drehen läßt. Halten Sie dabei stets den Monitor fest.
Stellen Sie die gewünschte Monitorposition ein und drehen Sie die gelöste Innensechskantschraube wie-
der so fest, dass sich der Monitor nicht selbständig verstellt.
Technische Daten
Höhe ............................................max. 33 cm
Traglast ........................................max. 10 kg
Tischplattenstärke .......................max. 9 cm
VESA-Standard ...........................75 x 75 mm, 100 x 100 mm
Gewicht ........................................ca. 3,77 kg
