Manuale installazione Sensore doppia tecnologia a tenda Art. DT01CW - Art. DT01CB

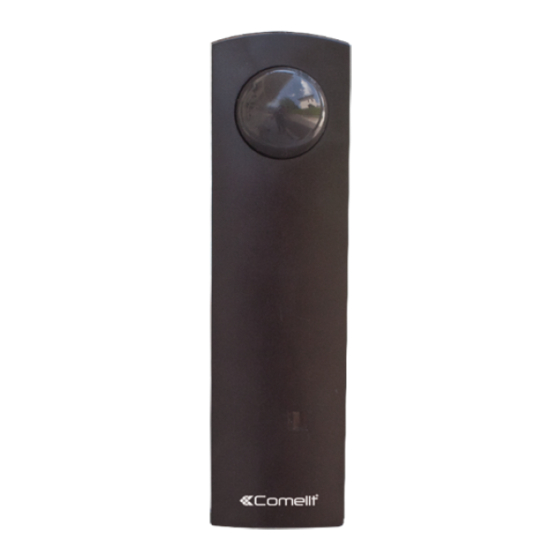

Installation manual Dual tech curtain intrusion detector Art. DT01CW - Art. DT01CB
1. INTRODUZIONE
Art. DT01CW - Art. DT01CB è un sensore a doppia tecnologia, Microonda e PIR, in grado di creare una barriera di protezione "a ten-
da" utile per porte e finestre. Ha una portata regolabile da 2mt a 3.5mt. Ed è dotato di un sistema di riconoscimento della direzione di
allarme selezionalbile e temporizzabile. La lente utilizzata nella sezione infrarosso ha la possibilità di essere ruotata in senso orizzontale
in modo di poter installare il sensore in 2 orientamenti diffrenti.
2. DESCRIZIONE DEL RICONOSCIMENTO DELLA DIREZIONE DI ALLARME
Il sensore è in grado di rilevare la direzione del movimento in modo da segnalare l'allarme solo quando il passaggio venga effettuato
in un dato senso. L'attivazione è effettuata tramite il DIP4 in ON. (con DIP4 in OFF il sensore genera allarme in entrambe le direzioni)
La selezione del senso di allarme è gestita tramite il DIP5.
Questa funzione è pensata per applicazioni ove il sensore è posizionato su finestre e/o porte spesso aperte, e vi è passaggio continuo
sul lato interno non protetto. In questo modo è possibile affacciarsi o addirittura uscire senza dare allarme.
Il passaggio nel senso NON CONSENTITO genera la segnalazione immediata dell'allarme con accensione del led esterno.
Il passaggio nel senso CONSENTITO genera l'attivazione del tempo di inibizione di 2 minuti con relativa segnalazione tramite breve flash
luminoso del led ogni 2 secondi. Durante questo periodo di tempo ogni violazione del sensore NON genererà allarme. Durante gli ultimi
10 secondi del periodo di inibizione il led esterno comincerà a lampeggiare velocemente per indicare che a breve il sensore ritornerà
operativo e sarà in grado di generare allarme.
Esempio: se il sensore è posto su l'accesso ad un terrazzo, la persona che si trova all'interno potrà uscire ed entrare entro 2
minuti senza generare allarme. Trascorso tale tempo il sensore risulterà operativo per ogni violazione dal terrazzo verso l'interno.
3. REGOLAZIONE DELLA LENTE E CONFIGURAZIONE DIP-SWITCH E LOGICA LED
Il sensore è stato progettato per essere installato a protezione di varchi, ad esempio tra finestra e persiana e/o tapparella, oppure per proteggere
porte e portoni. Visto l'elevato angolo di copertura, è possibile installarlo in diverse modalità, dall'alto verso il basso oppure su un lato (vedi figura).
lente a tenda
supporto della lente
Il sensore è dotato di un led esterno e di un led interno.
In caso di allarme della singola tecnologia si accende solo il led interno (breve flash per la microonda, accensione per 2 secondi per
l'infrarosso). A seguito di allarme della seconda tecnologia (allarme AND) si accende il led esterno per 4 secondi.
Le altre segnalazioni indicano la fase in cui si trova il sensore
- Lampeggio lento alternato led interno con esterno: fase di inizializzazione
- Breve flash led esterno: tempo di inibizione a seguito di un passaggio nel senso CONSENTITO quando è attiva la funzione di DIREZIONE (DIP 4 ON).
- Lampeggio rapido led esterno: ultimi 10 secondi del tempo di inibizione (DIP4 ON).
lamella di separazione
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the DT01CW and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Comelit DT01CW

  • Page 1 1. INTRODUZIONE Art. DT01CW - Art. DT01CB è un sensore a doppia tecnologia, Microonda e PIR, in grado di creare una barriera di protezione “a ten- da” utile per porte e finestre. Ha una portata regolabile da 2mt a 3.5mt. Ed è dotato di un sistema di riconoscimento della direzione di allarme selezionalbile e temporizzabile.
  • Page 2 PLASTIC ADAPTER FRESNEL LENS TOP VIEW SIDE VIEW DIP-SWITCH DIP 1 LED disabilitato LED abilitato DIP 2 1 impulso di allarme doppio impulso per allarme DIP 3 Portata a 2mt Portata 3.5mt DIP 4 direzione allarme disabilitata direzione allarme abilitata DIP 5 direzione da1 -->...
  • Page 3 5 4 3 2 1 TAMPER: LINEA TAMPER ANTIAPERTURA - 400mA 40Vdc ALARM: CONTATTO DI ALLARME 100 mA - 40 V - 16 Ω SUPPLY: TERMINALI DI ALIMETAZIONE 13.8Vcc 26mA Max Fissata la base posteriore fare scorrere il cavo nei fori scelti, fissare la scheda nella propria sede ad incastro e fissare i cavi negli ap- positi terminali, chiudere la cover superiore e bloccare il tutto con la vite in dotazione (fig.) Nella figura a fine manuale è...
  • Page 4 1. INTRODUCTION Art. DT01CW - Art. DT01CB is a dual technology curtain sensor, PIR and MW. It used for doors and windows protection. It has an adjustable range from 2mt to 3.5mt. And is equipped with a system for the recognition the direction of alarm. The lens used in the infrared has the ability to be rotated horizontally so you can install the sensor in 2 diffrenti guidelines (vertical and horizontal) 2.
  • Page 5: Installation And Connection

    PLASTIC ADAPTER FRESNEL LENS TOP VIEW SIDE VIEW DIP-SWITCH DIP 1 LED disable LED enable DIP 2 1 pulse for alarm 2 pulse for alarm DIP 3 2mt coverage 3.5mt coverage DIP 4 alarm from all direction Alarm from one direction* DIP 5 1 -->...
  • Page 6 1 2 3 4 5 TAMPER: TAMPER ANTIOPENING LINE - 400mA 40Vdc ALARM: ALARM CONTACT 100 mA - 40 V - 16 Ω SUPPLY: 13.8Vcc 26mA Max Fixed base rear slide the cable through the holes selected, secure the board in its housing interlocking and fix the cables into the appropriate terminals.
  • Page 7: Front View

    FRONT VIEW SIDE VIEW 90° 20cm FRONT VIEW SIDE VIEW 20cm...
  • Page 8 SPECIFICHE TECNICHE / SPECIFICATIONS Alimentazione / Input Voltage 10 to 15 Vdc Consumo / Current Drain (Alarm/Stand-By) (18 mA / 26mA) @ 13.8 Vdc Portata in lunghezza / Coverage 2 - 3,5 m Portata in larghezza / Angle 165° Piroelettrico / PIR 2 elementi / 2 elements Microonda classe ricevitore / microwave receiver class Lente (fasci e livelli) / Lens (beams and levels)
