Inline 89909F User Manual

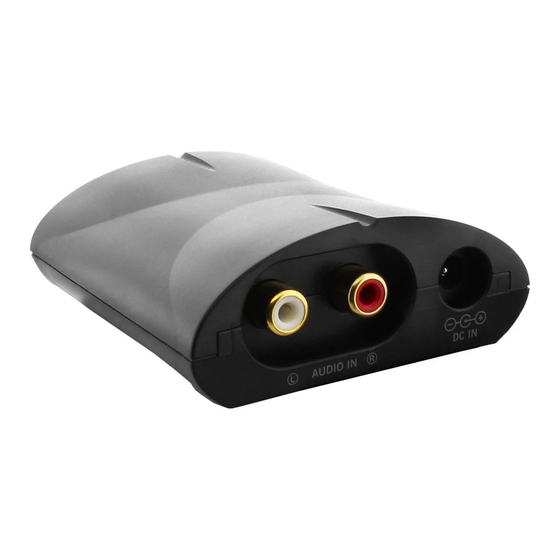

89909F - InLine® Analog zu Digital Audio Konverter
Eingang Cinch Stereo, Ausgang Toslink / Koaxial
Wandelt analoge Stereo Audiosignale in Koaxial S/PDIF und optische Toslink Signale
Benutzer-Anleitung, bitte vor der Verwendung dieses Gerätes durchlesen.
Produkt-Spezifikationen:
Eingang: Stereo LINE IN (zwei Cinch-Buchsen rot/weiß)
Ausgänge: S/PDIF Toslink optisch und S/PDIF Cinch koaxial
Unterstützte Wortlänge: 24 Bit
Unterstützte Abtastraten: 48 kHz und 192 kHz
Stromversorgung: DC 6V
Stromverbrauch: 100mA
Maße (LxBxH): 80,3 x 69,3 x 27,5 mm
Gewicht: 65 Gramm (Hauptgerät)
Packungsinhalt:
 Analog zu Digital Audio Konverter
 Netzteil
 Benutzerhandbuch
Anschlüsse:
1. Stereo LINE IN (zwei Cinch-Buchsen)
2. DC Buchse zur Stromversorgung
3. Schalter zur Auswahl der Abtastrate
4. S/PDIF Cinch Buchse (koaxial)
5. S/PDIF Toslink Buchse (optisch)
Produkteigenschaften:
 Ideal für den Anschluss älterer Geräte mit Standard-Cinch-Ausgang an neuere Sound-
Systeme mit S/PDIF
 Konverter zum „Erweitern" alter Geräte um einen digitalen Audio-Ausgang
 Wandelt analoge Stereo Audiosignale (Eingang) in optische (Toslink) oder koaxiale
(Cinch) S/PDIF-Audiosignale am Ausgang
 Liefert unkomprimierte 2-Kanal LPCM (Linear Pulse Code Modulation) Audiosignale
gemäß Standard
 Hochauflösende Audio-Abtastraten von 48 kHz oder 192 kHz einstellbar
 Betrieb bis zu 24 Bit/192kHz

Hochwertige Audio-Konvertierung
 Bietet eine saubere, rauschfreie Übertragung
Geräteinstallation
Schritt 1
