TriASS Korpusmöbel

Das Assmann Prinzip. Gute Arbeit.

TriASS Korpusmöbel

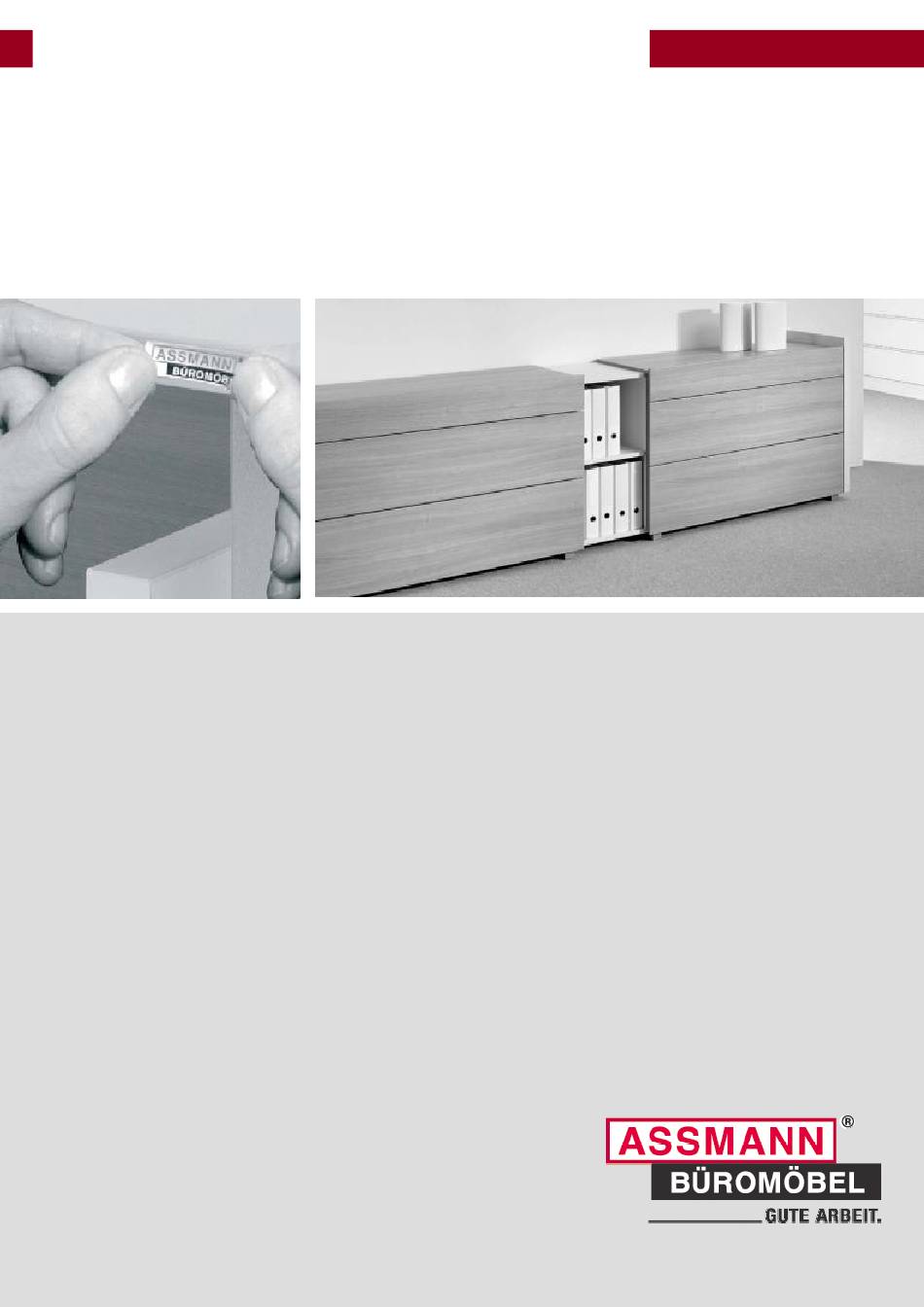

Montageanleitung

Need help?

Do you have a question about the TriASS Credenzas and is the answer not in the manual?

Questions and answers

Summary of Contents for Assmann Büromöbel TriASS Credenzas

Page 1 TriASS Korpusmöbel Das Assmann Prinzip. Gute Arbeit. TriASS Korpusmöbel Montageanleitung...
Page 2 TriASS Credenzas The Assmann Principle. Designed to work well. TriASS Credenzas Assembly Instructions...
Page 3 TriASS Korpusmöbel Das Assmann Prinzip. Gute Arbeit. Hochcontainer Justage der Drehtür und der Anschlagdämpfung Rolle mit (1)/ ohne (2) Feststeller Tür schließt zu leicht: Rad nach rechts drehen Tür schließt schwer: Rad nach links drehen Justieren der Drehtür Auflageverstellung Stellschraube (A) eindrehen, dadurch kann die Auflage bis zu 2 mm verringert werden.
Page 4 TriASS Credenzas The Assmann Principle. Designed to work well. Tall Pedestal Adjustment of Doors and Closing Protection Castors with (1)/ without (2) stopper Door locks too easily: Turn thumbwheel to right Door locks too firmly: Turn thumbwheel to left Adjusting the door Overlay adjustment Turn eccentric screw (A) to right, the overlay can be reduced max.
Page 5 TriASS Korpusmöbel Das Assmann Prinzip. Gute Arbeit. Sideboards Ausrichtung/ Bodennivellierung Ausrichten der Sideboards (Bodennivellierung) Mittels der Stellgleiter (A) ist der Schrank auf unebenem Fußboden oder bei Anreihung von Sideboards auszurichten (Verstellbereich 15 mm).
Page 6 TriASS Credenzas The Assmann Principle. Designed to work well. Sideboards Floor Levelling Aligning the sideboards to floor levels Sideboards can be aligned to uneven floors by means of the thumbwheels (A) under the frame legs (height adjustment up to 15 mm).
Page 7 TriASS Korpusmöbel Das Assmann Prinzip. Gute Arbeit. Sideboards Justage der Türklappen Falls erforderlich, Justierung der Klappentür durch Tiefen- und Höhen- verstellung vornehmen (Abstand zum Unterboden SF = 1 – 2 mm) Nach endgültiger Justierung den Magneteinsatz mit der Scharnier- position abgleichen.
Page 8 TriASS Credenzas The Assmann Principle. Designed to work well. Sideboards Adjustment of Flap Doors The brake housing must rest on the lower support when the flap is open. If necessary flap doors can be adjusted by shifting them in a lower resp. higher position (distance to bottom SF = 1 –...
Page 9 TriASS Korpusmöbel Das Assmann Prinzip. Gute Arbeit. Sideboards Justage der Drehtüren Auflagenverstellung Tiefenverstellung Höhenverstellung Push-to-open-Beschlag Schraube rechts drehen: Türauflage wird kleiner (-) Schraube links drehen: Türauflage wird größer (+) Direkte, stufenlose Tiefenverstellung über Exzenterschraube Direkte, stufenlose Höhenverstellung über Exzenterschraube Verstellbereich +/- 2,5 mm...
Page 10 TriASS Credenzas The Assmann Principle. Designed to work well. Sideboards Adjustment of Revolving Doors Overlay Adjustment Depth Adjustment Height Adjustment Push-to-open Buffer Aligning range Turn screw to right: overlay is minimized (-) Turn screw to left: overlay can be maximized (+)
Page 11 TriASS Korpusmöbel Das Assmann Prinzip. Gute Arbeit. Sideboards Hängerahmen und Breitwandschübe Rastschnäpper lösen (1) Hängeregistratur-Rahmen oder Die Rahmen oder Schübe waagerecht und Hängeregistratur-Rahmen oder Breitwandschübe soweit waagerecht soweit einschieben bis die Rastung Breitwandschübe leicht anheben (2). herausziehen bis die Position erreicht mit einem Klick erfolgt.
Page 12 TriASS Credenzas The Assmann Principle. Designed to work well. Sideboards File Frames and Wide Drawers Release the clip (1) and slightly lift Pull out the file frame or wide drawer Push in the file frame or drawer the file frame or wide drawer.
Page 13 TriASS Korpusmöbel Das Assmann Prinzip. Gute Arbeit. Sideboards Montage des Parallel-Systems...
Page 14 TriASS Credenzas The Assmann Principle. Designed to work well. Sideboards Mounting the Parallel-Systems...
Page 15 TriASS Korpusmöbel Das Assmann Prinzip. Gute Arbeit. Sideboards Montage Verkettungsregal Achtung: Bei der Montage des Verkettungsregales ist darauf zu achten, dass die Hinterkanten der Sideboarde und des Verkettungsregales bündig stehen!
Page 16 TriASS Korpusmöbel Das Assmann Prinzip. Gute Arbeit. Sideboards Assembly linking shelf Attention: While assembling the linking shelf, please note that the trailing edges of the shelf need to be flush to those of the sideboards!
Page 17 TriASS Korpusmöbel Das Assmann Prinzip: Gute Arbeit Liebe Kundin, lieber Kunde, wir bedanken uns für das Vertrauen, das Sie in uns gesetzt haben. Damit Sie lange Freude an diesem Echtholz-Möbel haben, gibt es Hinweise, die beachtet werden sollten. Wissenswertes über Echtholz ·...
Page 18 TriASS Credenzas The Assmann Principle. Designed to work well. Maintenance of veneer products Dear customer, we would like to give you some advice about the maintenance of your veneer product. Important to know about veneer - Wood is a natural product! Differences in colour and structure cannot be avoided.
