Summary of Contents for Axor Starck 10929007

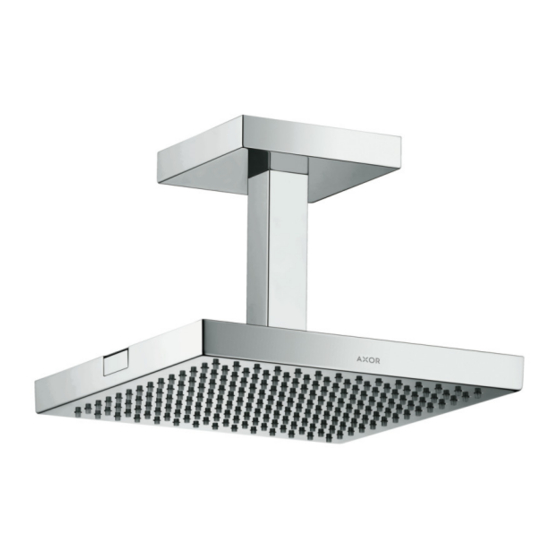

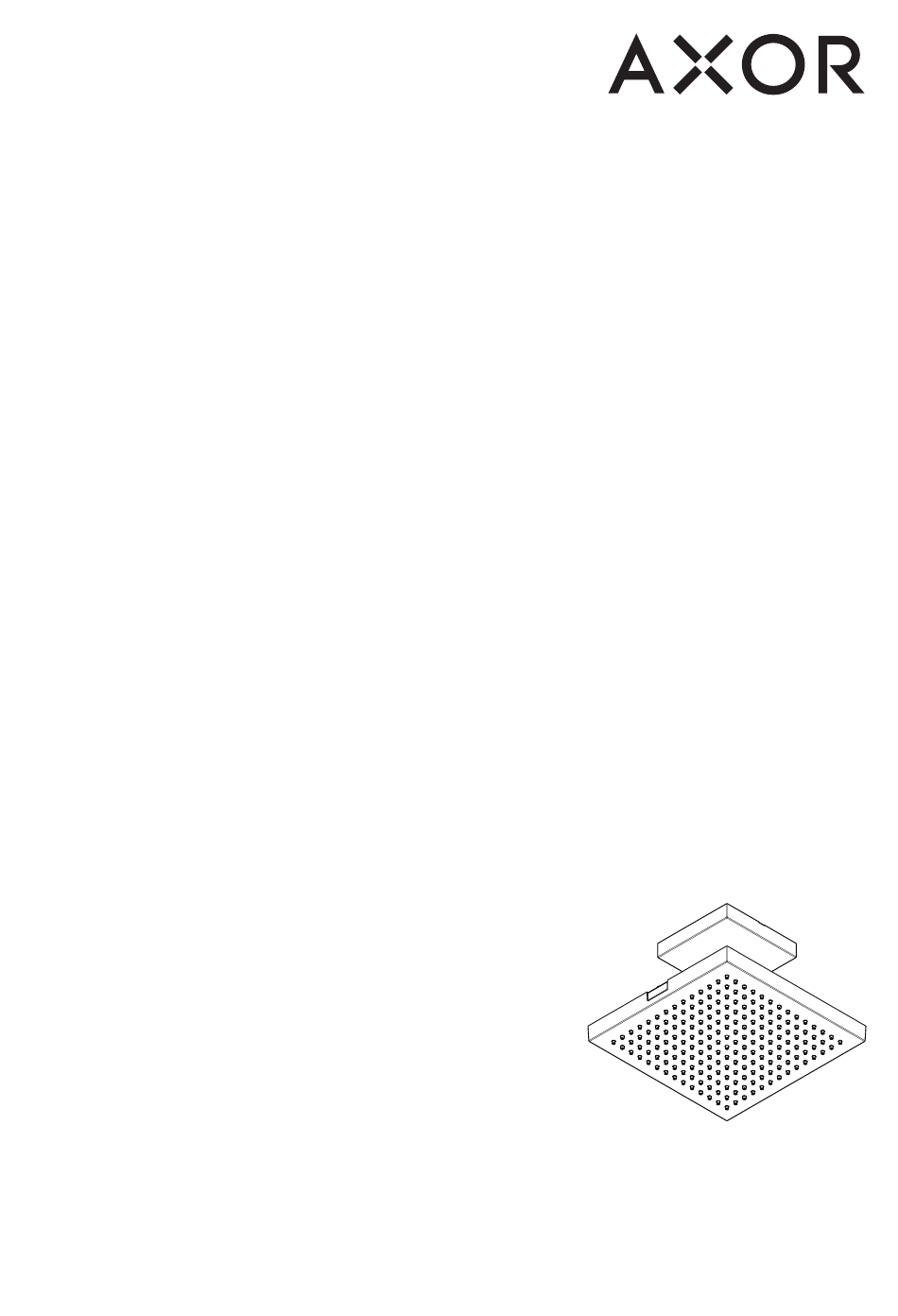

- Page 1 A XOR Starck Z H ⁄ 用户手册 ⁄ 组装说明 10929007 E N ⁄ Instructions for use ⁄ assembly instructions I N S T A L L A T I O N...
- Page 2 安全技巧 符号说明 装配时为避免挤压和切割受伤，必须戴上手套。 请勿使用含有乙酸的硅胶！ 本产品只允许作为洗浴、卫生和洁身之用。 头顶花洒应当安装到天花板上，天花板必须有足 大小 (参见第页 13) 够的承重能力。 钻孔时请注意电线和水管！ 流量示意图 (参见第页 13) 安装提示 ⁄ 安装前必须检查产品是否受到运输损害。 安装后 将不认可运输损害或表面损伤。 备用零件 (参见第页 14) ⁄ 管道和阀门必须根据通用标准进行安装、冲洗和 清洗 (参见第页 08) 检查。 ⁄ 请遵守当地国家现行的安装规定。 ⁄ 仅可使用合适的紧固材料！附带的螺丝和木钉仅 适用于混凝土。 技术参数 0,6 MPa 工作压强： 最大 0,2 - 0,4 MPa 推荐工作压强： (1 MPa = 10 bar = 147 PSI) 60°C 热水温度： 最大 ...
- Page 3 S A F E T Y N O T E S S Y M B O L D E S C R I P T I O N Gloves should be worn during installation to prevent Do not use silicone containing acetic acid! crushing and cutting injuries. The product may only be used for bathing, hygienic and body cleaning purposes. D I M E N S I O N S (see page 13) The ceiling to which the overhead shower is to mounted must have sufficient bearing capacity.
- Page 4 19 - 24 mm...
- Page 5 Ø 8 mm 19 - 24 mm SW 8 mm SW 10 mm...
- Page 6 SW 4mm SW 4 mm (2 Nm) SW 8 mm (10 Nm)
- Page 7 click...
- Page 8 汉 斯 格 雅 产 品 的 清 洁 建 议 重 要 说 明 肥皂， 洗发水、 沐浴液、 染发剂、 香水、 刮胡水、 指甲油 现代的卫浴龙头、 厨房龙头、 花洒、 配件、 盥洗台、 浴盆 的残留也会对产品造成损伤。 和加热器采用的制造材料非常迥异， 以适应产品外形 此处： 使用后要小心地用清水将剩余物冲洗干净。 设计和使用功能的市场需求。 同样在产品下方不得存放洗涤剂和化学药品， 例如不 为了避免产品损坏和由此引发的投诉及争议， 必须在 可放在用于洗脸盆的梳洗柜中否则挥发气体将损坏 使用和清洁产品时遵循有关规程。 产品。...
- Page 9 C L E A N I N G R E C O M M E N D A T I O N F O R ⁄ After cleaning rinse thoroughly with clean water to H A N S G R O H E P R O D U C T S remove any cleaner residue.
- Page 10 SW 4mm...
- Page 11 SW 4 mm (2 Nm)
- Page 12 click...
- Page 13 A XOR Starck 10929007 A XOR Starck 10929007 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Q = l/min 9 12 15 18 21 24 27 30 Q = l/sec...
- Page 14 A XOR Starck 10929007 98127000 (11x2) 98129000 95887000 (14x2) 98408000 (130x2,5) 98156000 (36x2) 95888000 95889000 (M6x12) SW 4 mm 97735000 95802007 95890000...
- Page 16 A XOR ⁄ Hansgrohe SE Auestraße 5–9 77761 Schiltach Deutschland info@axor-design.com axor-design.com...
