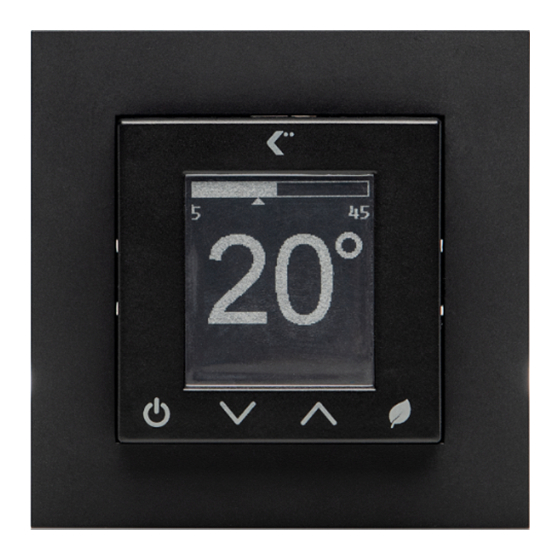

ECO Thermostat EP 10A Black
Trådløst styrt gulvvarme-termostat for veggboksmontering
Bruker- og installasjonsveiledning
Pakkens innhold
1 stk trådløst styrt gulvvarme-termostat.
1 stk Hvit Elko RS16 ramme (leveres kun med hvit modell)
1 stk 47KOhm gulvsensor, gulv, 3 m kabel (Microsafe)
Beskrivelse
Passer inn i veggboks og Elko RS16 rammesystem. Termostaten
kan styres via Sikoms ECO sentraler. Gulvsensor medfølger. Kan
også benytte innebygd luftsensor. Man kan enkelt bytte mellom en
sparetemperatur (Eco) og en normaltemperatur (Comfort).
Temperaturene er justerbare.
Termostaten har ikke galvanisk skille. Alle delene, også gulvsensor
må derfor betraktes som sterkstrømsdeler. Installasjon av
gulvsensor må følge gjeldende forskrifter.
Termostaten bryter begge faser når den slås helt av.
Trådløs rekkevidde
Trådløs rekkevidde må alltid testes på installasjons-stedet.
Generelt: Trådløs rekkevidde mellom termostat og Sikom ECO
fjernstyrings-sentral er maksimalt 60 m i fri sikt. Vegger og
etasjeskiller vil begrense rekkevidden. Rekkevidde i en vanlig bolig
oppført i bindingsverk, er normalt maksimalt 15 meter. Plasser
fjernstyrings-sentralen nært eller sentralt i forhold til termostatene.
Montering
Gulvsensor monteres i støpte gulv, inne i et tett rør. Midt mellom to
varmekabelsløyfer og så tett opp mot gulvoverflaten som mulig.
Etiketten under bunndel beskriver tilkobling av 230V og last. Koble
gulvsensor til to-polt tilkoblingsklemme ved behov. Monter først
bunndelen av termostaten i veggboks. Sett på ramme. Trykk på
plass den røde kontakten fra bunndel til kontakten på termostatens
front-kretskort. En styretapp på kontakten sikrer at kabelen kun kan
monteres rett vei. Sett på plass termostatfronten i rammen. Bruk et
flat-skrujern for å trykke fronten på plass i rammen.
Display og touchpanel
Displayet viser innstilt temperatur. Termostaten har et touchpanel
under displayet som reagerer på berøring. Panelet har 4 symboler:
av/på pil ned pil opp
Touchpanelet blir låst etter 30 sekunder uten aktivitet.
Ved å berøre touchpanelet, viser displayet et låsesymbol.
For å låse opp, berør symbolene og
I opplåst tilstand, viser displayet også et varmesymbol
hvis varmekabler er innkoblet,
et spare-symbol hvis Eco / sparetemperatur er aktivert
Displayet viser et horisontalt termometer på toppen av displayet.
Termometerets mørke felt indikerer hvor høy den målte
temperaturen er. Pil under termometer indikerer innstilt temperatur.
Innmelding mot sentral
Aktiver innmelding på Sikom -sentralen. Se sentralens manual for
hvordan dette gjøres.
Innen 1 minutt, - Lås opp touchpanel. Slå termostaten AV og
deretter PÅ igjen.
Hold fingeren på av/på-symbol i 2 sek. for å slå AV eller PÅ.
En vellykket innmelding indikerer at trådløs rekkevidde er ok.
Prosedyren repeteres for hver enkelt termostat som meldes inn.
Manuell betjening
Termostaten kan kontrolleres med touchpanelet under displayet:
Veksle mellom Eco og Comfort temperatur:
Lås opp touchpanel. Berør sparesymbolet på touchpanel for å bytte
mellom Eco og Comfort temperatur. Displayet viser sparesymbolet
når termostaten står i Eco/sparetemperatur.
Justere temperatur manuelt:
Lås opp touchpanel.Sett termostaten i den modus det skal justeres
for, enten Comfort eller Eco. Juster temperaturen ned og opp ved å
berøre knappene merket med pil ned og pil opp. Termostaten lagrer
innstillingene automatisk etter 30 sekunders inaktivitet.
NB: Ved bruk av gulvsensor, må man ofte stille Eco og comfort-
temperatur en god del høyere enn forventet for å oppnå ønsket
rom-temperatur. Årsaken er at gulvet må være varmere enn lufta i
rommet for å kunne tilføre varme. Gulvet er selve varmekilden. Still
ikke temperaturene for lavt slik at man risikerer frostskader.
Bruk av gulvsensor gir som regel mest stabil varme i gulvet.
Meny avansert oppsett
Termostaten har en meny for avansert oppsett:
Sørg for at termostaten er slått på og at touchpanel er låst opp.
Berør av/på-symbol samtidig med sparesymbol i
2 sekunder. Termostat vil nå vise innstillingsmeny.
Berør pil ned og pil opp for å bla i menyvalgene.
Berør sparesymbol for å gå inn og justere på et menyvalg.
Juster verdien ved å berøre pil ned og pil opp-symbol.
sparesymbol
Gå tilbake til menyvalg ved å berøre sparesymbol.
Avslutt avansert oppsett ved å berøre av/på-symbol,
eller vent i 30 sek. Termostaten vil da gå tilbake i normal modus.
Forklaring meny avansert oppsett: Neste side
i 2 sekunder.
Forklaring meny avansert oppsett
Meny: Funksjon: Verdier fra/til
Sensor Gulvsensor type 1
Maxtemp Maksimal temperatur i gulv 25
Adjust Kompensering av temperatur -5
Type Velg målesensor-type Flo Air Max
Cycle Syklustid regulering 5
Invert Display invertert No
Remote Ikke i bruk. Må stå til Off Off
EasyLock Touchpanel lås av No
ShowReal Vis målt temp. i display No
Sensor: Gulvsensor type
Termostaten støtter seks forskjellige gulvsensorer:
1 = Microsafe (std) 2 = Microtemp 3 = Devi
4 = Elko 5 = Ebeco 6 = SI-2 termostat
Maxtemp: Maksimal temperatur i gulv
Hvis målesensor-type - "Max" er valgt, kan du sette grenseverdien
for maksimal temperatur i gulv her. Standardverdi er 27 grader.
Gulvsensor er påkrevd.
Adjust: Kompensering av temperatur
Kompenser temperaturmåling inntil +- 5 grader Celsius.
Kompensering kan brukes både ved regulering med luftsensor og
gulvsensor.
Type: Velg målesensor-type
Flo: Floor. Termostaten måler og regulerer med gulvsensor.
Air: Termostaten måler og regulerer med luftsensor.
Max: Parkettfunksjon.Termostaten måler og regulerer med
luftsensor, men benytter gulvsensor for å sikre at temperatur i gulvet
ikke overstiger temperaturen satt i meny "Maxtemp".
Cycle: Syklustid regulering
Syklustiden for regulering av varme kan justeres. Små rom kan
trenge kortere syklustid for å regulere korrekt.
Invert: Display invertert
Display kan inverteres, slik at bakgrunnen blir mørk og teksten hvit.
Remote: Ikke i bruk. Må stå til OFF
EasyLock:
Med Easlylock aktivert, slås touchpanel-lås av. Touchpanel låses da
opp med en enkel berøring av touchpanelet.
Showreal:
Med Showreal aktivert, vil målt temperatur bli vist på skjermen når
touchpanel er låst. Temperatur oppdateres jevnlig når temperaturen
endrer seg. Kan brukes under testing av temperaturmåling.
