Exemples système

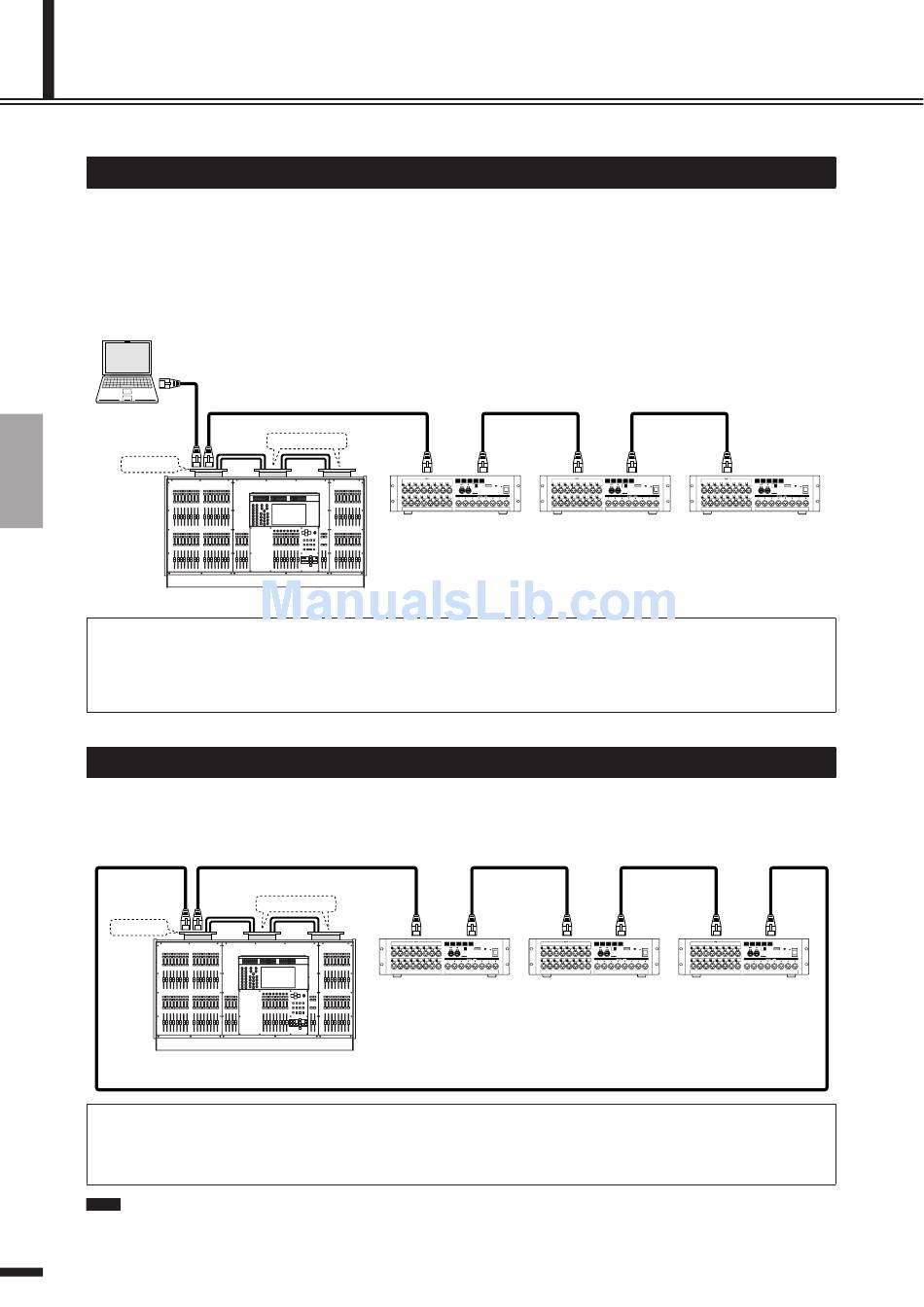

Connexion en marguerite

Dans cet exemple, une carte d'interface EtherSound MY16-ES64 est installée sur une console de mixage numérique Yamaha
M7CL ou LS9, et connectée à plusieurs appareils SB168-ES. Dans ce type de système, une carte d'extension E/S MY16-EX est
également requise pour chaque appareil SB168-ES supplémentaire connecté en marguerite (par ex., pour trois appareils
SB168-ES, une carte MY16-ES64 et deux cartes MY16-EX sont requises).
Le connecteur [OUT] EtherSound sur la carte MY16-ES64 est relié au connecteur [IN] du premier appareil SB168-ES et les
appareils suivants sont connectés en marguerite comme illustré dans le schéma ci-dessous. Un ordinateur peut être relié au con-
necteur [IN] EtherSound de la carte MY16-ES64 et fonctionne alors comme maître principal.
Ordinateur
EtherSound
IN OUT
MY16-ES64
Console de mixage Yamaha
Caractéristiques de la connexion en marguerite
• Quatre appareils SB168-ES connectés en marguerite proposent un total de 64 canaux d'entrée et 32 canaux de sortie.
• L'ordinateur peut rester connecté en continu, ce qui rend possible l'utilisation de l'application AVS-ESMonitor pour contrôler les préamplis micro
SB168-ES et surveiller en permanence le réseau EtherSound.
• Dans un réseau en marguerite, si une connexion est rompue, le transfert du signal est interrompu à ce niveau et aucun signal ne sera transmis au-
delà.

Connexion en anneau

Comme dans l'exemple de la connexion en marguerite ci-dessus, une carte d'interface EtherSound MY16-ES64 est utilisée pour
connecter la console de mixage numérique aux appareils SB168-ES. Le connecteur [OUT] EtherSound est relié au connecteur
[IN] EtherSound de l'appareil suivant, et le connecteur [OUT] EtherSound du dernier appareil SB168-ES est relié au connecteur
[IN] EtherSound de la carte MY16-ES64.
EtherSound
IN OUT
MY16-ES64
Console de mixage Yamaha
Caractéristiques de la connexion en anneau
• Les caractéristiques EtherSound limitent le nombre total de canaux d'entrée et de sortie à 64 dans ce type de réseau.
• L'application AVS-ESMonitor ne peut pas être utilisée lorsque le système est activé. Un périphérique EtherSound équipé d'un troisième port est
requis pour connecter en anneau un ordinateur exécutant l'application AVS-ESMonitor.
• Un problème à un emplacement du réseau n'affecte pas le fonctionnement de l'ensemble du réseau.
• Dans les connexions en anneau, il est particulièrement important de vérifier que tous les périphériques EtherSound exécutent
NOTE
le dernier micrologiciel (page 46).
52
SB168-ES Mode d'emploi
MY16-EX
EtherSound
IN
SB168-ES (ID n˚ 1)
Entrées : canaux 1 à 16
Sorties : canaux 1 à 8
MY16-EX
EtherSound
IN
SB168-ES (ID n˚ 1)
Entrées : canaux 1 à 16
Sorties : canaux 1 à 8
OUT IN OUT
SB168-ES (ID n˚ 2)
Entrées : canaux 17 à 32
Sorties : canaux 9 à 16
OUT IN OUT
SB168-ES (ID n˚ 2)
Entrées : canaux 17 à 32
Sorties : canaux 9 à 16
IN
SB168-ES (ID n˚ 3)
Entrées : canaux 33 à 48
Sorties : canaux 17 à 24
IN OUT
SB168-ES (ID n˚ 3)
Entrées : canaux 33 à 48*
Sorties : aucun canal*
* Les affectations de canaux
peuvent être modifiées selon
vos besoins, dans une plage
de 64 canaux d'entrée et de
sortie maximum.
