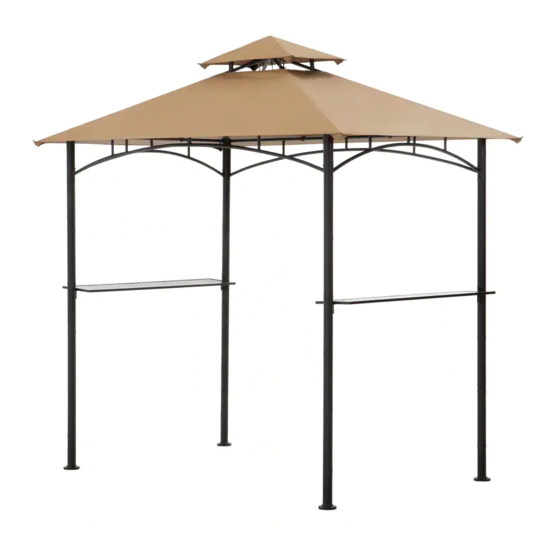

grill gazebo
model no. 085-1243-4
Assembly Instructions
IMPORTANT: Please read and understand this manual before proceeding with
assembly.Before beginning assembly of product, make sure all parts
are present.Compare parts with package contents list.
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for for Living 085-1243-4
Summary of Contents for for Living 085-1243-4
- Page 1 085-1243-4 Assembly Instructions IMPORTANT: Please read and understand this manual before proceeding with assembly.Before beginning assembly of product, make sure all parts are present.Compare parts with package contents list.
- Page 2 When it comes to products for your home, it’s essential they stand up to the realities of everyday family life. Designed with your family in mind, forLIVING™ products combine timeless style and family-friendly features. Now you can focus on what’s important – creating lasting memories with your family.
- Page 3 Table of Contents Important Safety Instructions Parts List Assembly preparation Assembly instructions Care and Maintenance Technical Data Warranty Warning! In order to reduce the risk of personal injury and damage to equipment, basic safety precaution should always be followed when assembling and using this product. Read all instructions carefully before assembly and use.
- Page 4 085-1243-4 Post（1）- M6X20 bolt TBZ00106020HQ - Post（2） - 2 M6 flat washer TBZ10406HQ - Long screen - M6X40 screwTBZ00306040HQ - Short screen - M6 nutTBZ20106HQ - Top bar - M6 wrench - Φ8X180MM stake - Large top connector -...
- Page 5 Caution! • Proper placement of your gazebo is essential. Do not place the product underneath electrical lines. Keep child • ren away during assembly. This product contains small parts which can be swallowed by children. • Keep fingers away from the places where they can be pinched or trapped.
- Page 6 085-1243-4 Step 1 Fig.4 Fig.5 Fig.2 Fig.6 Fig.3 Fig.1 Fig. 1 - requires C, B, A1,A2,AA,BB Attach screens ( C ) and ( B ) to posts ( A1 ) and ( A2 ) by bolt ( AA ) and flat washer ( BB ).
- Page 7 Fig. 3 - requires D, A1, A2,CC,BB,DD Attach top bar ( D ) to the top of the posts (A1, A2) by screw ( CC ), flat washer ( BB ) DD BB and nut ( DD ). Fig. 4 - requires G,F Insert bar ( G ) into small top connector ( F ).
- Page 8 085-1243-4 Step 2 Fig.7 Fig.8 Fig. 7 - requires H, AA,BB Attach countertop ( H ) to the post by bolt ( AA )and flat washer ( BB ). BB AA Fig. 8 - requires FF Attach the gazebo securely to the ground. If using...
- Page 9 22 kg 48.4 lb This For Living™ product carries a one (1) year warranty against defects in workmanship and materials. Trileaf Distribution agrees to replace the defective product free of charge within the stated warranty period, when returned by the original purchaser with proof of purchase.
-
Page 10: Instructions D'assemblage
085-1243-4 Instructions d’assemblage IMPORTANT:Veuillez lire attentivement et bien comprendre le présent guide avant d'assembler cet article. Avant de commencer l'assemblage, assurez-vous que toutes les pièces sont présentes. Comparez les pièces à la liste du contenu de l’emballage. - Page 11 Lorsqu’il s’agit d’articles pour la maison, il est essentiel qu’ils puissent faire face aux réalités de la vie quotidienne. Conçus en fonction de la famille, les articles forLIVING allient un aspect traditionnel à des caractéristiques de conception soucieuses des besoins de la famille. Vous pouvez maintenant vous concentrer sur ce qui important, soit de créer des souvenirs mémorables dans votre famille.
- Page 12 Table des matières Consignes de sécurité importantes Liste des pièces Préparation de l'assemblage Instructions d'assemblage Entretien Fiche technique Garantie AVERTISSEMENT! Afin de réduire les risques de blessures et de dommages matériels, des précautions de base doivent être prises lors de l’assemblage et de l’utilisation de cet article. Veuillez lire attentivement toutes les instructions suivantes avant de monter et d’utiliser cet abri.
- Page 13 085-1243-4 Mât （ 1）- M6X20 Boulon TBZ00106020HQ - 24 Mât （ 2） - 2 M6 Rondelle plate TBZ10406HQ - 36 Écran long - M6X40 VisTBZ00306040HQ - 8 Écran court - M6 ÉcrouTBZ20106HQ - 8 Tube supérieur - 4 M6 Clé...
- Page 14 Attention! • Il est essentiel que l’abri de jardin soit installé à un endroit adéquat. Ne l’installez pas en dessous de lignes électriques. • Quand vous installiez le panneau de polycarbonate, suivez le guide imprimé sur le film protecteur pour confirmer que le côté convenable est exposé...
- Page 15 085-1243-4 Étape 1 Fig.4 Fig.5 Fig.2 Fig.6 Fig.3 Fig.1 Fig. 1 - requiert C, B, A1,A2,AA,BB Fixez les écrans C (B) aux mâts (A1) et (A2) à l’aide de boulons (AA) et de rondelles plates (BB). C(B) Fig. 2 - requiert E, D, J Fixez le crochet ( J ) au grand raccord (E), et insérez le tube supérieur (D) dans le grand...
- Page 16 Fig. 3 - requiert D, A1, A2,CC,BB,DD Fixez le tube supérieur (D) au-dessus des mâts (A1, A2) avec une vis (CC), une rondelle plate DD BB (BB) et un écrou (DD). Fig. 4 - requiert G,F Insérez les tubes (G) dans le petit raccord (F). Fig.
- Page 17 085-1243-4 Étape 2 Fig.7 Fig.8 Fig. 7 - requiert H, AA,BB Fixez la tablette (H) au mât avec des boulons (AA) et des rondelles plates (BB). BB AA Fig. 8 - requiert FF Ancrez fermement l’abri au sol. Si l’abri est posé sur A1 A2 la terre ou le gazon, utilisez les piquets (FF).
- Page 18 Entretien Les composants en acier des meubles et accessoires de jardin sont traités à l’aide de peinture antirouille. Cependant, de par sa nature, l’acier s’oxydera en surface (rouillera) si cette couche de peinture protectrice est égratignée. L’oxydation est une réaction naturelle. Afin d’en minimiser l’intensité, il est recommandé de faire preuve de prudence lors de l’assemblage et de la manipulation de l’article afin d’éviter d’égratigner la peinture.
