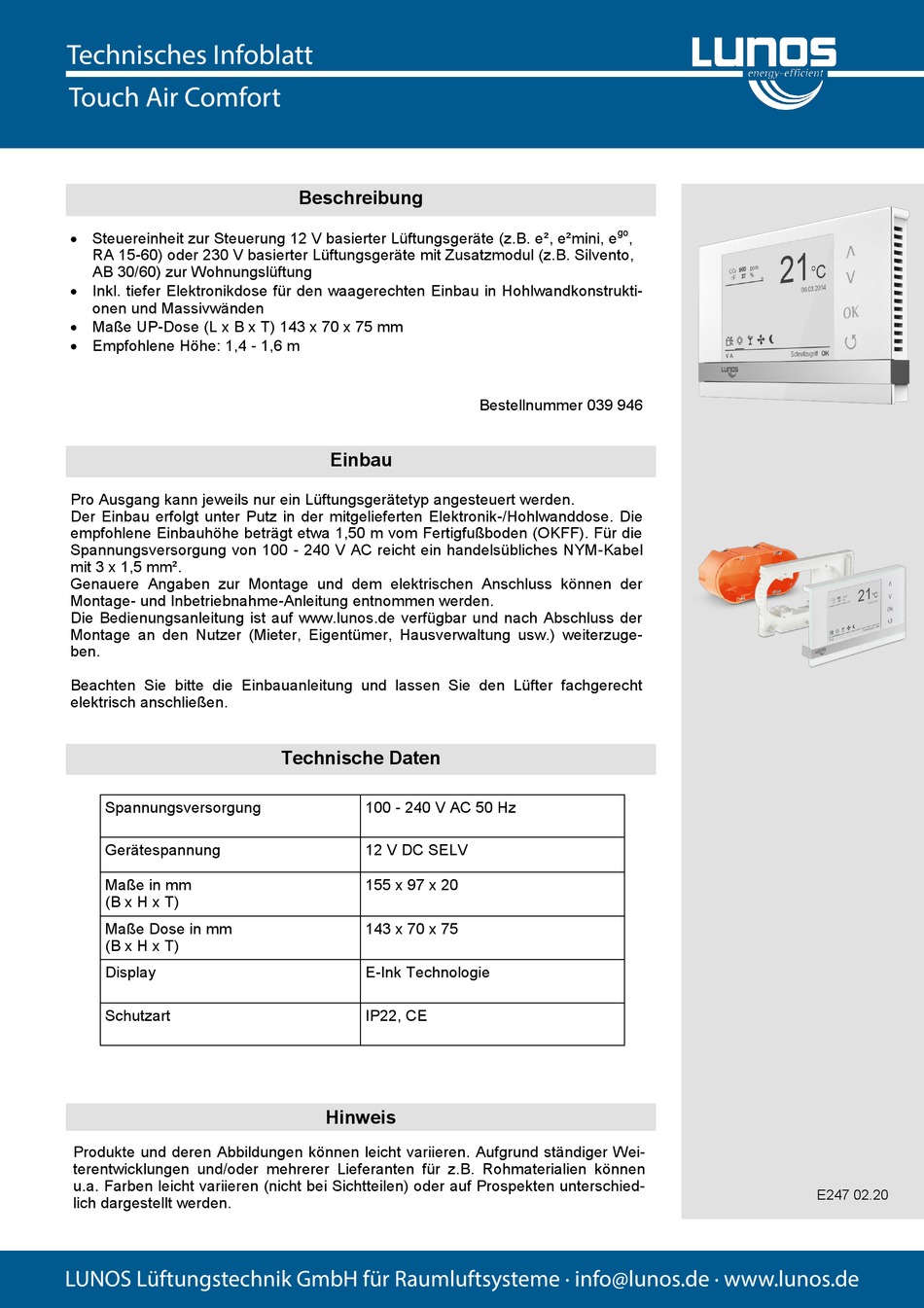

Lunos Touch Air Comfort Technical Information Sheet

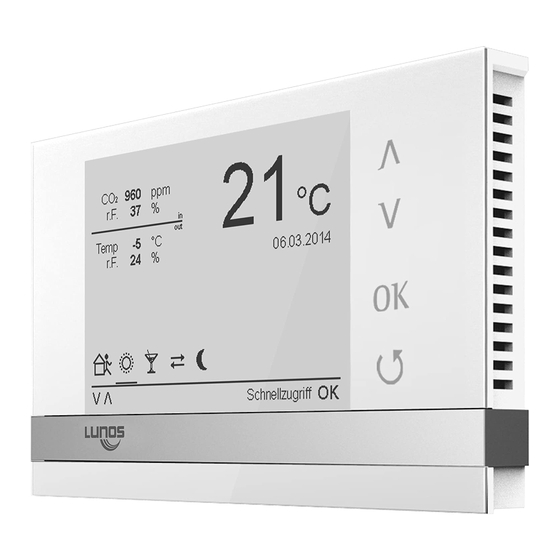

 Steuereinheit zur Steuerung 12 V basierter Lüftungsgeräte (z.B. e², e²mini, e
RA 15-60) oder 230 V basierter Lüftungsgeräte mit Zusatzmodul (z.B. Silvento,
AB 30/60) zur Wohnungslüftung
 Inkl. tiefer Elektronikdose für den waagerechten Einbau in Hohlwandkonstrukti-
onen und Massivwänden
 Maße UP-Dose (L x B x T) 143 x 70 x 75 mm
 Empfohlene Höhe: 1,4 - 1,6 m
Pro Ausgang kann jeweils nur ein Lüftungsgerätetyp angesteuert werden.
Der Einbau erfolgt unter Putz in der mitgelieferten Elektronik-/Hohlwanddose. Die
empfohlene Einbauhöhe beträgt etwa 1,50 m vom Fertigfußboden (OKFF). Für die
Spannungsversorgung von 100 - 240 V AC reicht ein handelsübliches NYM-Kabel
mit 3 x 1,5 mm².
Genauere Angaben zur Montage und dem elektrischen Anschluss können der
Montage- und Inbetriebnahme-Anleitung entnommen werden.
Die Bedienungsanleitung ist auf www.lunos.de verfügbar und nach Abschluss der
Montage an den Nutzer (Mieter, Eigentümer, Hausverwaltung usw.) weiterzuge-
ben.
Beachten Sie bitte die Einbauanleitung und lassen Sie den Lüfter fachgerecht
elektrisch anschließen.
Spannungsversorgung
Gerätespannung
Maße in mm
(B x H x T)
Maße Dose in mm
(B x H x T)
Display
Schutzart
Produkte und deren Abbildungen können leicht variieren. Aufgrund ständiger Wei-
terentwicklungen und/oder mehrerer Lieferanten für z.B. Rohmaterialien können
u.a. Farben leicht variieren (nicht bei Sichtteilen) oder auf Prospekten unterschied-
lich dargestellt werden.
Beschreibung
Einbau
Technische Daten
100 - 240 V AC 50 Hz
12 V DC SELV
155 x 97 x 20
143 x 70 x 75
E-Ink Technologie
IP22, CE
Hinweis
go
,
Bestellnummer 039 946
E247 02.20
