User's Manual
Please read this User's Manual carefully to familiarize yourself with safe and effective usage.
Please retain this manual for future reference.
PRECAUTIONS
WARNING
If the unit begins to emit smoke, smells like something is burning, or makes strange noises,
disconnect all connections immediately and contact your dealer for advice.
Attempting to use a malfunctioning unit may result in fire, electric shock, or equipment damage.
Do not disassemble or modify the unit and cable.
Not doing so may result in damage, fire or electric shock.
Package Contents
Please contact your local EIZO representative for assistance if any of the listed items are missing
or damaged.

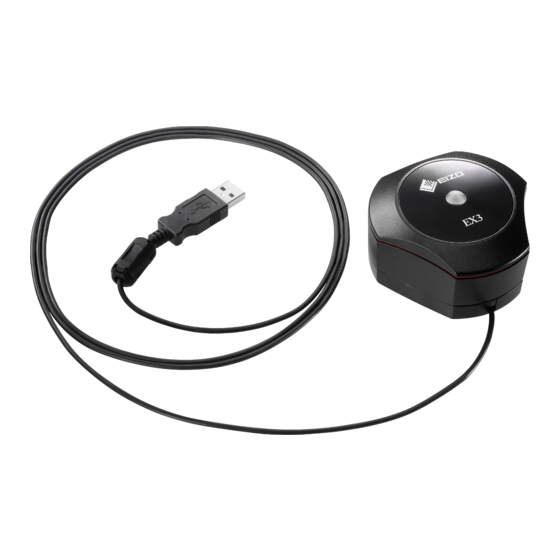

• EX3 (sensor)
• User's Manual (This manual)
No part of this manual may be reproduced, stored in a retrieval system, or transmitted, in any
form or by any means, electronic, mechanical, or otherwise, without the prior written permission
of EIZO Corporation. EIZO Corporation is under no obligation to hold any submitted material or
information confidential unless prior arrangements are made pursuant to EIZO Corporation's
receipt of said information. Although every effort has been made to ensure that this manual
provides up-to-date information, please note that EIZO monitor specifications are subject to
change without notice.
EIZO, EIZO Logo and ScreenManager are registered trademarks of EIZO Corporation in Japan and other countries.
ColorNavigator is a trademark of EIZO Corporation.
All other company and product names are trademarks or registered trademarks of their respective owners.
1
