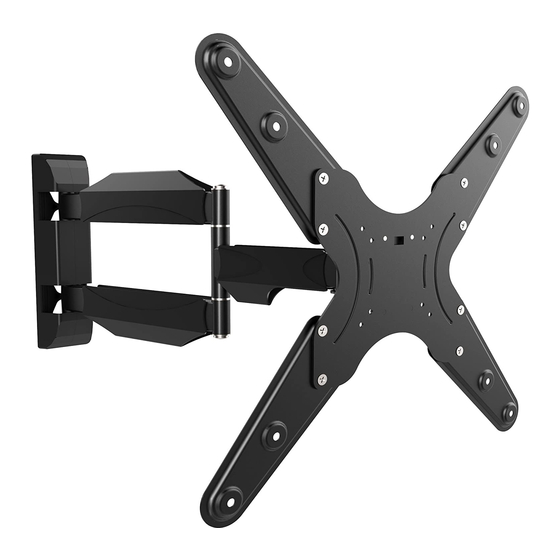

ricoo S0144 Quick Start Manual

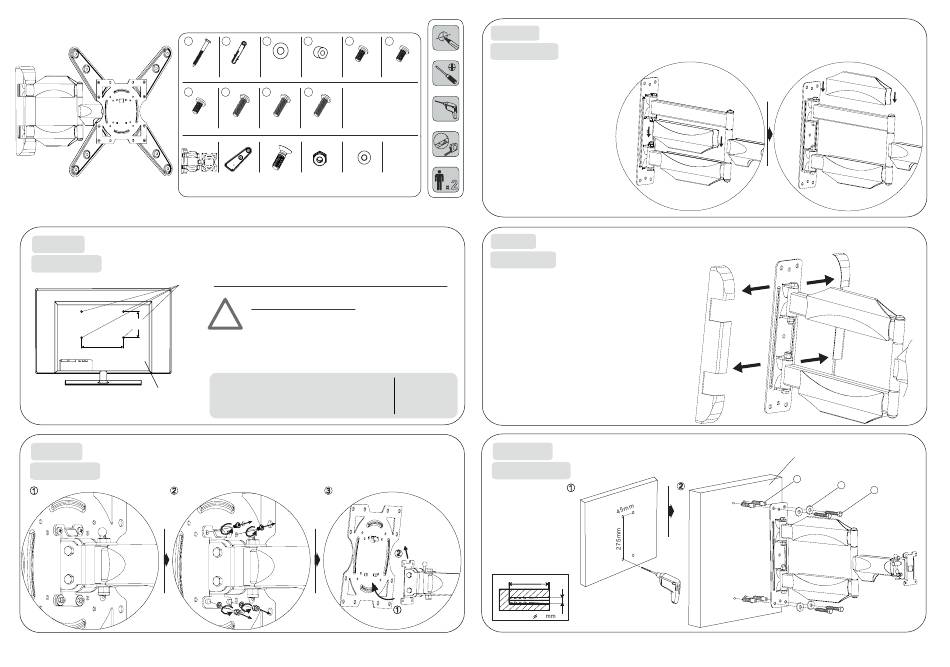

Scope of delivery

Typ: S0144
Lieferumfang
A
M6 x 50MM
4 pcs/Stk.
G
M8 x 16MM
4 pcs/Stk.
G1
Basic framework
Grundgerüst
1 pcs/Stk.
Please measure distance between mounting holes
STEP 1
Bitte den Lochabstand vor der Montage nachmessen
SCHRITT 1
Mounting holes
Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
TV / monitor back
TV / Monitor Rückseite

Removing the front panel

STEP 2
Demontage der Frontplatte
SCHRITT 2
1
B
C D E
Plain washers Plastic cylinder
Unterlegscheiben Plastikzylinder M5 x 16MM
S8 x 50MM
4 pcs/Stk. 4pcs/Stk. 8 pcs/Stk. 4 pcs/Stk.
I
H J
M5 x 30MM M6 x 30MM M8 x 30MM
4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk.
G2 G3 G4 G5
Adapter plates Mounting screw Metal nut Metal washer
Adapterplatten Montageschraube Metallmutter Metallscheibe
4 pcs/Stk. 8 pcs/Stk. 8 pcs/Stk. 8 pcs/Stk.
Please note: The numbering on the plastic bag may differ!
Bitte beachten: Die Durchnummerierung auf dem Plastikbeutel kann abweichen!
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes / VESA:
Diese Wandhalterung unterstützt folgende VESA / Lochabstände:
Horizontal / Waagerecht: 75mm, 100mm, 200mm
Vertical / Senkrecht : 75mm, 100mm, 200mm
STEP 3*
F
SCHRITT 3*
* optional
M6 x 16MM
4 pcs/Stk.
If necessary, you can unplug the plastic
covers, turn around and plug back to
the wall mount joint.
Bei Bedarf können Sie die Plastik-
abdeckungen abstecken, umdrehen und
wieder an das Wandhaltergelenk
montieren.
STEP 4
SCHRITT 4
Pull out the two plastic covers from the wall plate.
Later, after step 8, you put both plastic covers on the wall
plate back on.
Ziehen Sie die zwei Plastikabdeckungen an der Wandplatte
ab.
Später, nach dem Schritt 8, stecken Sie beide Plastik-
with adapter abdeckungen an die Wandplatte wieder auf.
mit Adapter
300mm, 400mm
300mm, 400mm
STEP 5 A
SCHRITT 5 A
Drilling
Bohrung
50 mm
1
8

Fitting plastic cover

Montage der Plastikabdeckung

Preparation of the wall panel

Vorbereitung der Wandplatte

Solid concrete mounting

Befestigung an der Massivbetonwand
1
Concrete Wall
Betonwand
B
C
A
