MDT JAL DC Series Operating Instructions

Technische Daten Jalousieaktor JAL DC -
Technische Daten
Technical Data
Konfiguration
Configuration
Anzahl Ausgänge
Number of outputs
Nennspannung
Power Supply
Versorgungsspannung
Mains voltage
Ausgänge
Output voltage
Leistungsaufnahme typ.
Power Consumption
Maximale Schaltleistung
Output switching current
Ohmsche Last
Ohmic load
Kapazitive Last
Capacitive load
Maximale Last
Maximum load
Rolladenmotoren **
Shutter motor **
mech. Schalthäufigkeit
Output life expectancy
Absicherung
Permitted fuse breaker
Max. Kabelquerschnitt
Permitted wire gauge
Schraubklemmen
Screw terminal
KNX Busklemme
KNX busconnection terminal
Umgebungstemperatur
Operation temperature range
Schutzart
Enclosure
Abmessungen
Design
Hinweis: Bei Jalousieaktoren JAL teilen sich jeweils 2 Jalousien/Rolladen eine Zuleitung.
Note: Shutter Actuator JAL uses one power supply terminal for 2 shutters.
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0711
Technical Data Shutter Actuator JAL DC
JAL-0410D.01 JAL-0810D.01
4
230VAC 230VAC
24VDC 24VDC
< 0,5W <0,5W
8A
---
200W
200W
1.000.000
1.000.000
10A
2,5mm² 2,5mm²
0,8mm² 0,8mm²
0 bis + 45°C 0 bis + 45°C
IP 20 IP 20
4TE
E-Mail: automation@mdt.de www.mdtautomation.de
• •
Betriebsanleitung Jalousieaktor JAL DC
nur für autorisiertes Elektrofachpersonal
Operating Instructions Shutter Actuator JAL DC
8
for authorised electricans
Allgemeine Sicherheitshinweise -
Lebensgefahr durch elektrischen Strom -
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
directives, regulations and instructions must be observed. Use in USA is prohibited.
8A
• Nach dem Einbau des Gerätes und Zuschalten der Netzspannung kann an den Ausgängen Spannung anliegen.
---
Über eingebauten Kanaltaster lassen sich die Ausgänge ausschalten.
supply the outputs can be alive. The outputs can be switched OFF using the push buttons on top of the device.
• In eingebauten Zustand kann ein KNX-Bustelegramm die Ausgänge jederzeit spannungsführend schalten.
After installation a KNX bus telegram can switch the outputs alive.
• Vor Arbeitsbeginn am Gerät immer über die vorgeschalteten Sicherungen spannungsfrei schalten.
10A
Disconnect the mains power supply prior to installation or disassembly.

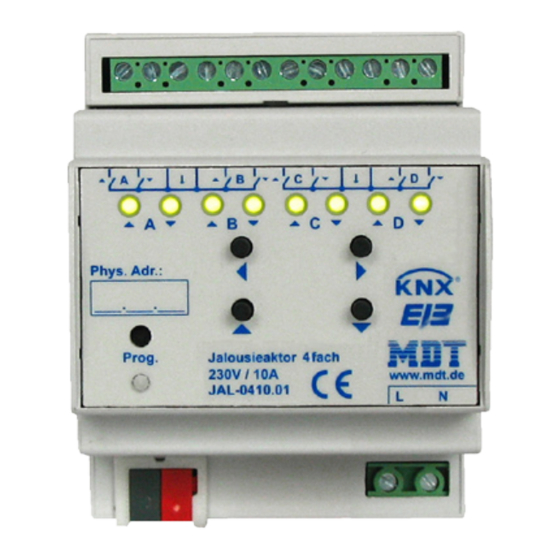

Anschlußklemmen, Bedien- und Anzeigeelemente Jalousieaktor JAL DC
Terminals, Operating and Display Shutter Actuator JAL DC
JAL-0410D.01
4
8TE
6
2
3
1 7
1 - Busanschlußklemme
- KNX busconnection terminal
2 - Programmiertaster
- Programming key
Important safety notes
Danger High Voltage
After Installation and connecting mains power
JAL-0810D.01
4
5
6
2
3
1
3 - Rote Programmier LED 5 - Grüne Kanalanzeige LED
- Red programming LED - Green ON/OFF Led
4 - Anschlußklemmen 6 - Taster Handbetätigung
- Output power terminal - Buttons for manual actuation
4
5
7
7 - Netzanschlußklemmen
- mains power supply terminal
