Lindy 25180 Installation Instructions

Verlegen des POF-Kabels
Das POF-Kabel kann nahezu unsichtbar hinter Fußleisten, unter
Teppichen, hinter Türzargen oder hinter Regalen verlegt werden. Es
besteht aus einem transparenten Kunststoffkern zur optischen
Datenübertragung, der durch eine Kunststoffummantelung geschützt wird.
Bei der Befestigung des POF-Kabels beachten Sie bitte, dass
keine metallischen Gegenstände wie Büroklammern, Nägel
•
oder Ähnliches verwendet werden, die starken Druck auf das
POF-Kabel ausüben.
nur lösungsmittelfreie Klebstoffe oder Silikon eingesetzt
•
werden.
keine Heißkleber benutzt werden, da extreme Temperaturen
•
über 80 ° C den transparenten Kunststoffkern des Kabels
beschädigen können.
Sie mechanische und chemische Belastungen der
•
Kabelummantelung vermeiden, um sie nicht zu beschädigen
oder zu zerstören.
es weder gequetscht noch geknickt wird.
•
ein Biegeradius von ca. 25 mm nicht unterschritten wird.
•
Wenn das POF-Kabel zusammen mit der Elektroinstallation in Leerrohre
eingezogen werden soll oder sonstige Eingriffe in die Elektroinstallation
notwendig werden, beachten Sie bitte, dass diese Arbeiten nur von einem
autorisierten Fachmann ausgeführt werden dürfen!
Laying the POF cable
The POF-cable can be laid nearly invisible behind base boards, under
carpets, behind door cases, or shelves. The POF-cable consists of a
polymer core for data transmission which is protected by a plastic coating.
When fastening the POF-cable, mind the following:
Do not use metallic objects like paper clips, nails,or similar things
•
which could exert strong pressureonto the POF-cable.
Use only solvent-free adhesives or silicone.
•
Do not use not-melt adhesives because temperatures of more then
•
80 ° C could damage the transparent plastic core of the cable.
Avoid any mechanical and chemical strain on the cable coating in
•
order not to damage or destroy it.
Make sure that the cable is neither squeezed nor bent.
•
Make sure that the bend radius is at least app.25 mm.
•
In case the POF-cable is supposed to be drawn into empty cable ducts
together with the electrical installation or in case any other operations on
the electrical installation will be necessary, note, that this work must be
performed exclusively by authorized and experienced professionals.

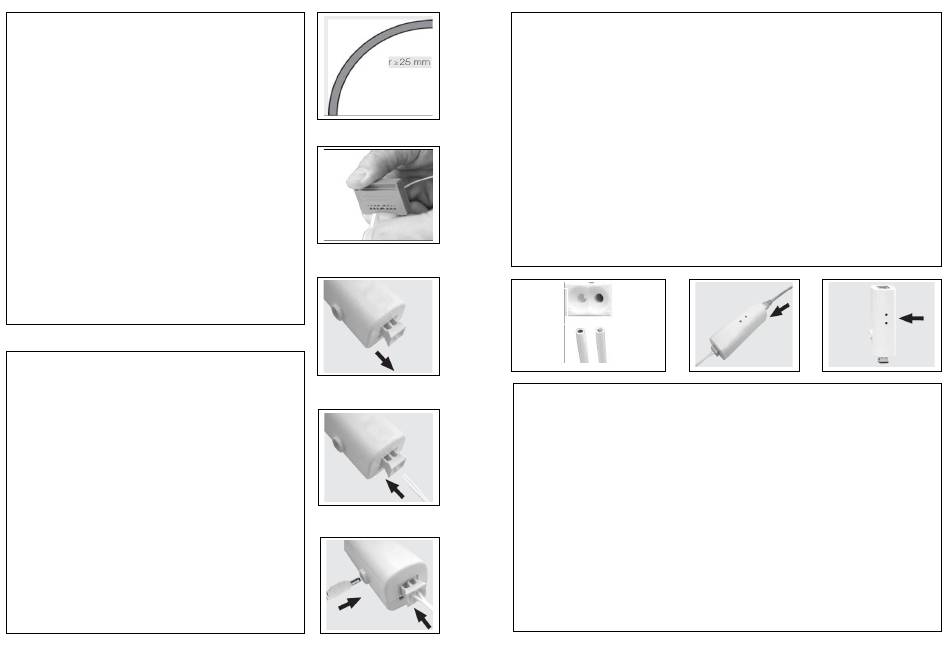

Zuschneiden und Anschließen
Nach dem Verlegen des Kabels längen Sie es mit dem POF-Schneidewerkzeug folgendermaßen ab und
achten Sie darauf, dass beide Adern gleich lang sind:
1. Trennen Sie das Kabel vorsichtig in der Mitte auf und achten Sie darauf, dass keine Unebenheiten
des Mantels das Einführen des Kabels behindern können.
2. Führen Sie es in das POF-Schneidewerkzeug ein und schneiden Sie es durch Druck auf die Klinge ab.
3. Öffnen Sie die POF-Klemme durch leichtes Ziehen am weißen Anschluss.
4. Entfernen Sie die rote Schutzkappe.
5. Führen Sie das POF-Kabel ein und achten Sie darauf, dass es bis zum Anschlag geschoben wird, um
eine sichere Verbindung zu gewährleisten.
6. Schieben Sie die POF-Klemme zum Fixieren des Kabels in die Geräteöffnung.
7. Stecken Sie das Steckernetzgerät seitlich in den Adapter und verbinden Sie es mit der
Netzversorgung.
8. Schließen Sie den zweiten Adapter an die Netzversorgung
Kabels darauf, dass die leuchtende Ader in die nicht leuchtende (dunkle) Klemme und die nicht
leuchtende Ader in die leuchtende Klemme gesteckt wird. Die zugehörige LED leuchtet.
9. Schließen Sie Ihre Ethernet-Geräte (z. B. PC, Router, Set-Top-Box) über die beiliegenden Patchkabel
am RJ-45-Anschluss an.
Prüfen der Installation
Achten Sie darauf, dass nach Anschluss des POF-Kabels an beiden Adaptern die rote LED auf dem Gerät (s.
Pfeil) leuchtet. Sie signalisiert die ordnungsgemäße Verbindung. Weitere Link-Aktionen werden nach
Anschluss von Ethernet-Geräten mit derselben LED angezeigt (s. Tabelle).
dunkel /
leuchtet/
dark
lighting
leuchtet/
dunkel /
lighting
dark
Cutting and connecting the POF-cable
After having laid the POF-cable shorten it to the appropriate length byusing the POF cutting tool as describe
below and make sure that bothwires are equally long:
1. Cautiously split the cable down the middle and make sure that there is no unevenness on the coating
which could hinder the inserting of the cable.
2. Insert the cable into the POF cutting tool and cut it by pressing the blade.
3. Open the POF terminal by slightly pulling it out.
4. Remove the red protection cap.
5. Insert the POF-cable. Make sure that it is pushed all the way up to the stop in order to guarantee a
safe connection.
6. Push the POF terminal into the opening of the devicethus fastening the cable.
7. Insert the plug power supply into the Adaptor's power jack and connect it with the power supply.
8. Connect the 2nd Adaptor with its power supply. When connecting the POF-cable make sure to insert
the bright wire into the dark (not bright) terminal and the dark (not bright) wire into the bright terminal.
The respective LED will be on.
9. Connect your Ethernet devices (PC, router, set top box e. g.) up to the RJ-45 terminal jack via the
enclosed patch cables.
Testing the Installation
Make sure that after having connected the POF-cable to both adapters, the red LED on the device (see arrow)
lights. This indicates the correct connection. Further link actions after having connected Ethernet devices will
be signalled by the same LED (see table).
an.Achten Sie beim Anschluss des POF-
