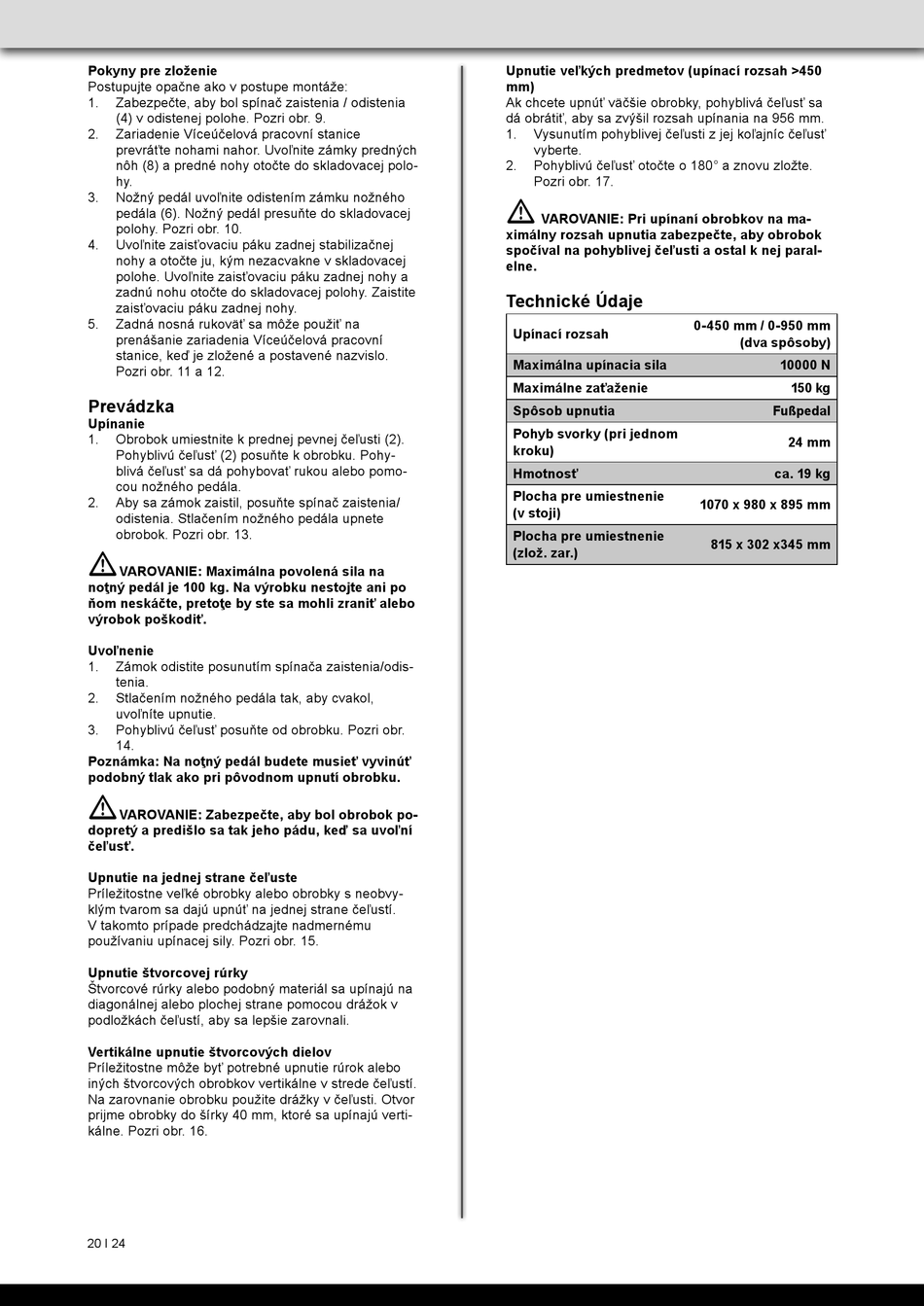

Pokyny pre zloženie
Postupujte opačne ako v postupe montáže:
1. Zabezpečte, aby bol spínač zaistenia / odistenia
(4) v odistenej polohe. Pozri obr. 9.
2. Zariadenie Víceúčelová pracovní stanice
prevráťte nohami nahor. Uvoľnite zámky predných
nôh (8) a predné nohy otočte do skladovacej polo-
hy.
3. Nožný pedál uvoľnite odistením zámku nožného
pedála (6). Nožný pedál presuňte do skladovacej
polohy. Pozri obr. 10.
4. Uvoľnite zaisťovaciu páku zadnej stabilizačnej
nohy a otočte ju, kým nezacvakne v skladovacej
polohe. Uvoľnite zaisťovaciu páku zadnej nohy a
zadnú nohu otočte do skladovacej polohy. Zaistite
zaisťovaciu páku zadnej nohy.
5. Zadná nosná rukoväť sa môže použiť na
prenášanie zariadenia Víceúčelová pracovní
stanice, keď je zložené a postavené nazvislo.
Pozri obr. 11 a 12.
Prevádzka
Upínanie
1. Obrobok umiestnite k prednej pevnej čeľusti (2).
Pohyblivú čeľusť (2) posuňte k obrobku. Pohy-
blivá čeľusť sa dá pohybovať rukou alebo pomo-
cou nožného pedála.
2. Aby sa zámok zaistil, posuňte spínač zaistenia/
odistenia. Stlačením nožného pedála upnete
obrobok. Pozri obr. 13.
m
VAROVANIE: Maximálna povolená sila na
noţný pedál je 100 kg. Na výrobku nestojte ani po
ňom neskáčte, pretoţe by ste sa mohli zraniť alebo
výrobok poškodiť.
Uvoľnenie
1. Zámok odistite posunutím spínača zaistenia/odis-
tenia.
2. Stlačením nožného pedála tak, aby cvakol,
uvoľníte upnutie.
3. Pohyblivú čeľusť posuňte od obrobku. Pozri obr.
14.
Poznámka: Na noţný pedál budete musieť vyvinúť
podobný tlak ako pri pôvodnom upnutí obrobku.
m
VAROVANIE: Zabezpečte, aby bol obrobok po-
dopretý a predišlo sa tak jeho pádu, keď sa uvoľní
čeľusť.
Upnutie na jednej strane čeľuste
Príležitostne veľké obrobky alebo obrobky s neobvy-
klým tvarom sa dajú upnúť na jednej strane čeľustí.
V takomto prípade predchádzajte nadmernému
používaniu upínacej sily. Pozri obr. 15.
Upnutie štvorcovej rúrky
Štvorcové rúrky alebo podobný materiál sa upínajú na
diagonálnej alebo plochej strane pomocou drážok v
podložkách čeľustí, aby sa lepšie zarovnali.
Vertikálne upnutie štvorcových dielov
Príležitostne môže byť potrebné upnutie rúrok alebo
iných štvorcových obrobkov vertikálne v strede čeľustí.
Na zarovnanie obrobku použite drážky v čeľusti. Otvor
prijme obrobky do šírky 40 mm, ktoré sa upínajú verti-
kálne. Pozri obr. 16.
20 І 24
Upnutie veľkých predmetov (upínací rozsah >450
mm)
Ak chcete upnúť väčšie obrobky, pohyblivá čeľusť sa
dá obrátiť, aby sa zvýšil rozsah upínania na 956 mm.
1. Vysunutím pohyblivej čeľusti z jej koľajníc čeľusť
vyberte.
2. Pohyblivú čeľusť otočte o 180° a znovu zložte.
Pozri obr. 17.
m
VAROVANIE: Pri upínaní obrobkov na ma-
ximálny rozsah upnutia zabezpečte, aby obrobok
spočíval na pohyblivej čeľusti a ostal k nej paral-
elne.
Technické Údaje
Upínací rozsah
Maximálna upínacia sila
Maximálne zaťaženie
Spôsob upnutia
Pohyb svorky (pri jednom
kroku)
Hmotnosť
Plocha pre umiestnenie
(v stoji)
Plocha pre umiestnenie
(zlož. zar.)
0-450 mm / 0-950 mm
(dva spôsoby)
10000 N
150 kg
Fußpedal
24 mm
ca. 19 kg
1070 x 980 x 895 mm
815 x 302 x345 mm
