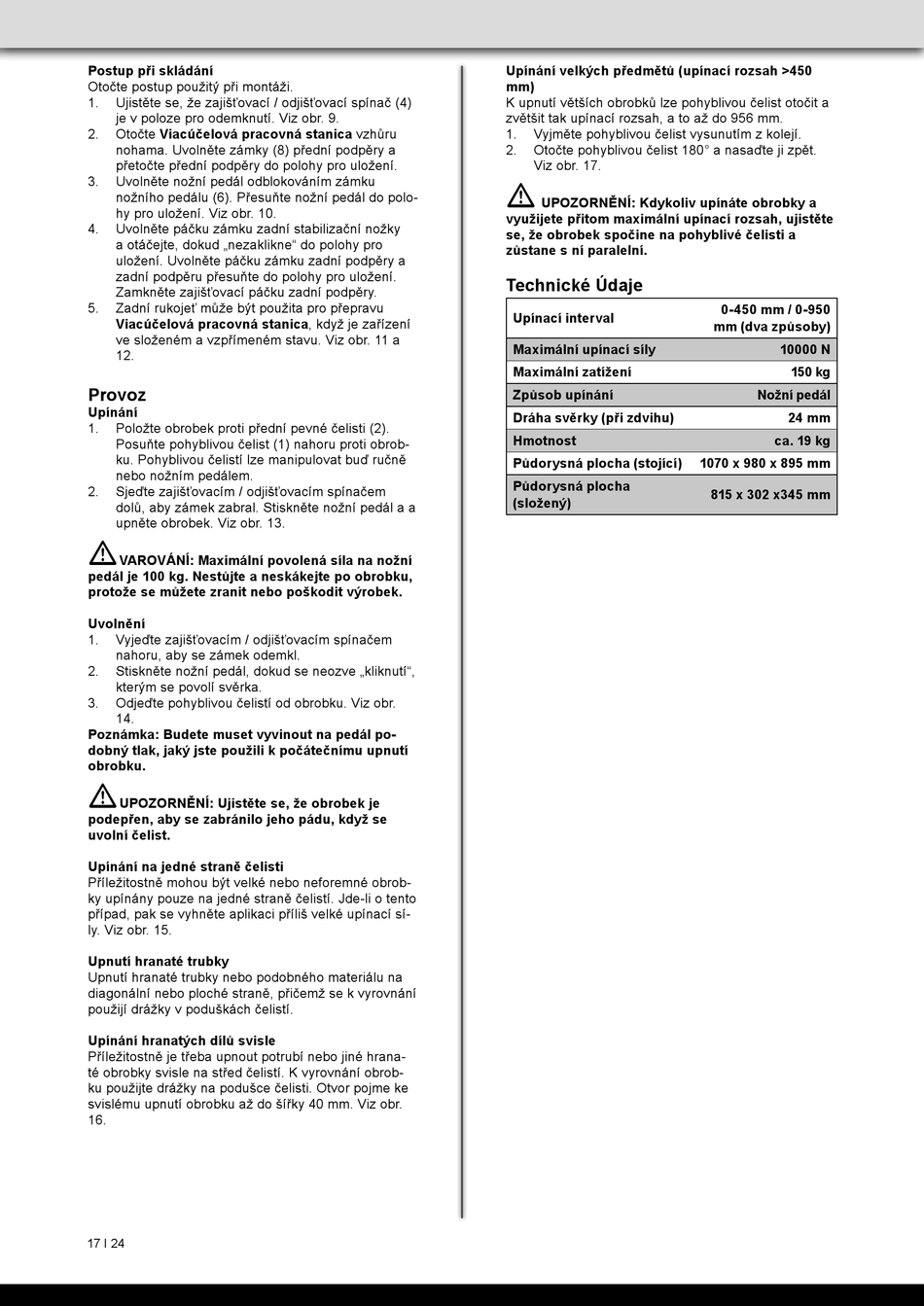

Postup při skládání
Otočte postup použitý při montáži.
1. Ujistěte se, že zajišťovací / odjišťovací spínač (4)
je v poloze pro odemknutí. Viz obr. 9.
2. Otočte Viacúčelová pracovná stanica vzhůru
nohama. Uvolněte zámky (8) přední podpěry a
přetočte přední podpěry do polohy pro uložení.
3. Uvolněte nožní pedál odblokováním zámku
nožního pedálu (6). Přesuňte nožní pedál do polo-
hy pro uložení. Viz obr. 10.
4. Uvolněte páčku zámku zadní stabilizační nožky
a otáčejte, dokud „nezaklikne" do polohy pro
uložení. Uvolněte páčku zámku zadní podpěry a
zadní podpěru přesuňte do polohy pro uložení.
Zamkněte zajišťovací páčku zadní podpěry.
5. Zadní rukojeť může být použita pro přepravu
Viacúčelová pracovná stanica, když je zařízení
ve složeném a vzpřímeném stavu. Viz obr. 11 a
12.
Provoz
Upínání
1. Položte obrobek proti přední pevné čelisti (2).
Posuňte pohyblivou čelist (1) nahoru proti obrob-
ku. Pohyblivou čelistí lze manipulovat buď ručně
nebo nožním pedálem.
2. Sjeďte zajišťovacím / odjišťovacím spínačem
dolů, aby zámek zabral. Stiskněte nožní pedál a a
upněte obrobek. Viz obr. 13.
m
VAROVÁNÍ: Maximální povolená síla na nožní
pedál je 100 kg. Nestůjte a neskákejte po obrobku,
protože se můžete zranit nebo poškodit výrobek.
Uvolnění
1. Vyjeďte zajišťovacím / odjišťovacím spínačem
nahoru, aby se zámek odemkl.
2. Stiskněte nožní pedál, dokud se neozve „kliknutí",
kterým se povolí svěrka.
3. Odjeďte pohyblivou čelistí od obrobku. Viz obr.
14.
Poznámka: Budete muset vyvinout na pedál po-
dobný tlak, jaký jste použili k počátečnímu upnutí
obrobku.
m
UPOZORNĚNÍ: Ujistěte se, že obrobek je
podepřen, aby se zabránilo jeho pádu, když se
uvolní čelist.
Upínání na jedné straně čelisti
Příležitostně mohou být velké nebo neforemné obrob-
ky upínány pouze na jedné straně čelistí. Jde-li o tento
případ, pak se vyhněte aplikaci příliš velké upínací sí-
ly. Viz obr. 15.
Upnutí hranaté trubky
Upnutí hranaté trubky nebo podobného materiálu na
diagonální nebo ploché straně, přičemž se k vyrovnání
použijí drážky v poduškách čelistí.
Upínání hranatých dílů svisle
Příležitostně je třeba upnout potrubí nebo jiné hrana-
té obrobky svisle na střed čelistí. K vyrovnání obrob-
ku použijte drážky na podušce čelisti. Otvor pojme ke
svislému upnutí obrobku až do šířky 40 mm. Viz obr.
16.
17 І 24
Upínání velkých předmětů (upínací rozsah >450
mm)
K upnutí větších obrobků lze pohyblivou čelist otočit a
zvětšit tak upínací rozsah, a to až do 956 mm.
1. Vyjměte pohyblivou čelist vysunutím z kolejí.
2. Otočte pohyblivou čelist 180° a nasaďte ji zpět.
Viz obr. 17.
m
UPOZORNĚNÍ: Kdykoliv upínáte obrobky a
využijete přitom maximální upínací rozsah, ujistěte
se, že obrobek spočine na pohyblivé čelisti a
zůstane s ní paralelní.
Technické Údaje
Upínací interval
Maximální upínací síly
Maximální zatížení
Způsob upínání
Dráha svěrky (při zdvihu)
Hmotnost
Půdorysná plocha (stojící)
Půdorysná plocha
(složený)
0-450 mm / 0-950
mm (dva způsoby)
10000 N
150 kg
Nožní pedál
24 mm
ca. 19 kg
1070 x 980 x 895 mm
815 x 302 x345 mm
