- Page 1 Westfalia Bedienungsanleitung Nr. 105141...
- Page 2 Bedienungsanleitung Temperaturgeregelte Elektronik-Lötstation JLT-01 Artikel Nr. 28 57 67 Instruction Manual Temperature-controlled Soldering Station JLT-01 Article No. 28 57 67...
- Page 3 Sehr geehrte Damen und Herren Diese Elektronik-Lötstation ermöglicht die Ausführung verschiedenster Lötarbeiten in der Elektronik und anderen Anwendungen. Die Lötspitzen- temperatur ist zwischen 150 und 420°C einstellbar. Der Lötkolben wird über einen Sicherheitstransformator mit ungefährlicher 24 V-Kleinspannung betrieben. Die elektronische Regelung verhindert Schaltspitzen und schützt empfindliche Bauteile vor Überlastung.
- Page 4 Übersicht | Overview...

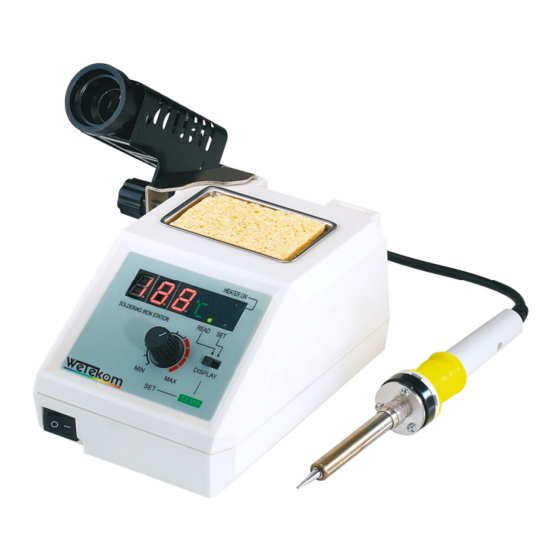

- Page 5 Übersicht | Overview Lötkolbenhalterung Iron Holder Winkelhalterung Angle Bracket Halterungsschlitz Slot for Bracket Holder Ablage für Reinigungsschwamm Tray for Cleaning Sponge Lötkolben Soldering Iron Displayanzeige Display Temperaturregler Temperature Controller Ist/Soll-Umschalter Preset/Read Switch EIN/AUS-Wippschalter ON/OFF Rocker Switch Lötkolben-Anschlussbuchse Socket for Soldering Iron Gummifüße Rubber Feet Digitalanzeige...
-
Page 6: Table Of Contents
Inhaltsverzeichnis Sicherheitshinweise................Seite 2 Vor dem ersten Gebrauch ..............Seite 3 In Betrieb nehmen ................Seite 3 Temperatur einstellen................Seite 3 Lötspitze verzinnen ................Seite 3 Ausschalten..................Seite 4 Lötspitze ersetzen ................Seite 4 Wartung des Lötkolbens..............Seite 5 Reinigung .................... Seite 5 Technische Daten ................ -
Page 7: Sicherheitshinweise
Sicherheitshinweise Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen die folgende Hinweise: Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und benutzen Sie das Gerät ausschließlich gemäß dieser Anleitung. Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhal-... -
Page 8: Vor Dem Ersten Gebrauch
Bedienung Vor dem ersten Gebrauch Entnehmen Sie das Gerät aus der Verpackung und entsorgen Sie das nicht benötigte Verpackungsmaterial (z.B. Folien) oder bewahren Sie dieses an einem für Kinder unzugänglichen Ort auf. Es besteht Erstickungsgefahr! In Betrieb nehmen 1. Stellen Sie die Lötstation auf eine ebene und standfeste Fläche auf. 2. -
Page 9: Ausschalten
Bedienung Verwenden Sie zum Löten nur Elektronik-Lötdraht mit Kolophoniumseele. Verwenden Sie je nach Lötaufgabe die richtige Lötspitzentemperatur, damit Sie einerseits kalte Lötstellen vermeiden und andererseits zu hohe Lötstellentemperaturen vermeiden, die zum Verbrennen des Flussmittels und damit zu einer unsauberen und unsicheren Lötstelle führen. Auch das zu lötende Bauteil kann beschädigt werden. -
Page 10: Wartung Des Lötkolbens
Bedienung wieder fest auf den Heizkörper. Verwenden Sie kein Werkzeug, um die Schraube festzudrehen, sondern ziehen Sie diese nur mit der Hand an. Wartung des Lötkolbens Reinigen Sie die Lötspitze alle 20 Betriebsstunden, nachdem Sie diese demontiert haben. Reinigen Sie die Spitze von Oxydrückständen mit feinem Schmirgelpapier (600 –... -
Page 11: Technische Daten
Technische Daten Nennspannung: 230 V AC / 50 Hz Ausgangsspannung: 24 V Ausgangsleistung: 48 W (max.) Lötspitzentemperatur: 150 - 420 °C Abmessungen (B x T x H): 120 x 100 x 170 mm (ohne Halter) Gewicht: 1925 g Lötspitze bleistiftspitz 0,4 mm (für SMD), Artikel Nr. -
Page 13: Safety Notes
Safety Notes Please note the following safety notes to avoid malfunctions, damage or physical injury: Make sure the voltage corresponds to the type label on the unit. Please read this manual carefully and use the unit only according to this manual. -
Page 14: Before First Use
Operation Before first Use Take the unit out of the package and dispose of the packaging material (e. g. plastic bags) or store it out of the reach of children. There is a danger of suffocation! Operating 1. Place the soldering iron station on a level and solid surface. 2. -
Page 15: Switching Off
Operation Take only electronic solder with resin or activated resin fluxes. Do not use fluxes containing chloride or acid. Use always the correct soldering tem- perature to avoid cold solder joints or burned flux. If the temperature is too low the solder will not flow correctly and will cause cold solder joints. If the temperature is too high the flux will be burned and not allow the solder to flow. -
Page 16: Maintaining The Soldering Iron
Operation 2. Insert a new or cleaned tip as far as it will go into the heater. Screw the knurled nut barrel assembly to the heater. Do not use a tool to tighten the knurled nut, only screw by hand. Maintaining the Soldering Iron Dismount and clean the tip every twenty hours of use. -
Page 17: Technical Data
Operation Rated Voltage: 230 V AC / 50 Hz Operating Voltage: 24 V / AC Nominated Power: 48 W (max.) Soldering Tip Temperature: 150 - 420 °C Dimensions (W x D x H): 120 x 100 x 170 mm (without holder) Weight: 1925 g Soldering tip pencil point... - Page 18 EG-Konformitätserklärung Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen, erklären in alleiniger Verantwortung, dass das Produkt Lötstation, JLT-01 Artikel Nr. 28 57 67 den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien 2006/95/EG (Niederspannungsrichtlinie) 2004/108/EG (EMV-Richtlinie) und deren Änderungen festgelegt sind.
- Page 19 Please do not discharge it in the rubbish bin, but check with your local council for recycling facilities in your area. Gestaltung urheberrechtlich geschützt © Westfalia 09/08...
