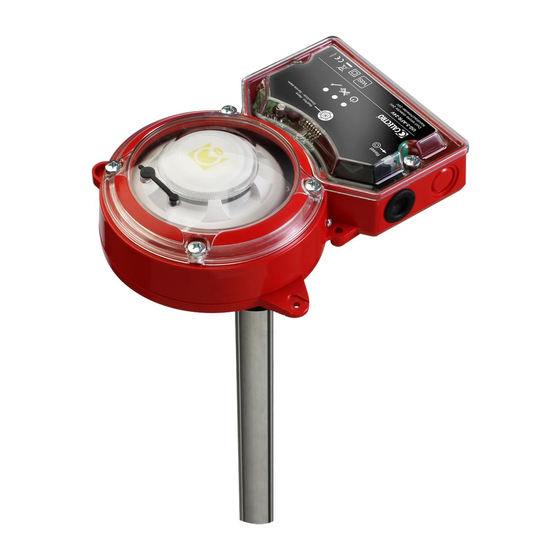

CALECTRO Uniguard Superflow UG-5-AFR Series Installation Instruction

Installationsanleitung
Uniguard UG-5-AFR Serie
Superflow
Montage und Einbauposition.
Der Uniguard muss gemäß den unten gezeigten Anweisungen
installiert werden. Es ist möglich, den Uniguard an allen Seiten des
Luftkanals zu installieren.
Wir empfehlen, den Uniguard-Rauchmelder in gleichem Abstand zu
Heiz-, Kühl- oder Feuchtigkeitsgeräten und an ähnlicher Stelle wie den
Luftstromüberwachungen zu installieren.
Es wird empfohlen einen Abstand in Höhe des dreifachen
Kanaldurchmessers vor einer Klappe, einem Filter oder einer
Kanalrichtungsänderung sowie einen Abstand in Höhe des fünffachen
Kanaldurchmessers hinter diesen Vorrichtungen einzuhalten.
Richtung des Luftstroms
Air flow direction
Das Unterteil, auf dem der Rauchmelder sitzt, muss
immer gegen den Luftstrom montiert werden...
The base with the smoke detector is always installed in
the same direction, pointing towards the air flow direction...
d
h Beispiel für eine Einbauposition
hinter einer Kanalrichtungsänderung.
Example of location after
change of duct direction.
5 d
h
Hydraulischer Durchmesser
Beispiel für die Installation
an Störquellen:
- Ventilator
- Jalousieklappe
- Schalldämpfer
- Batterie
- Lüftungsanlage
- Kanalbogen
- Kanalabzweig
- Kanalverjüngung oder -erweiterung
Phone: +46 31-69 53 00 Fax: +46 31-29 32 91 info@calectro.se www.calectro.se
Installation instruction
DE
Uniguard
...während das elektrische Gehäuse in
verschiedenen Positionen installiert werden kann.
...while the connection housing can be installed
in optional position, across or along the duct.
Beispiel für eine Einbauposition
vor einer Luftzufuhr.
Example of location before
air inlet.
RUNDKANAL
CIRCULAR DUCT
d = D
h
d =
h
Ø D
MIN 3xd h MIN 5xd h
UG-5 UG-5
VENTILATOR
FAN
MIN 3xd h
MIN 5xd h
UG-5
MIN 5xd h
UG-5
MIN 3xd h
KANALABZWEIGUNG
LÜFTUNGSANLAGE
DUCT BRANCHING
AIR HANDLING UNIT
UG-5-AFR series
Superflow

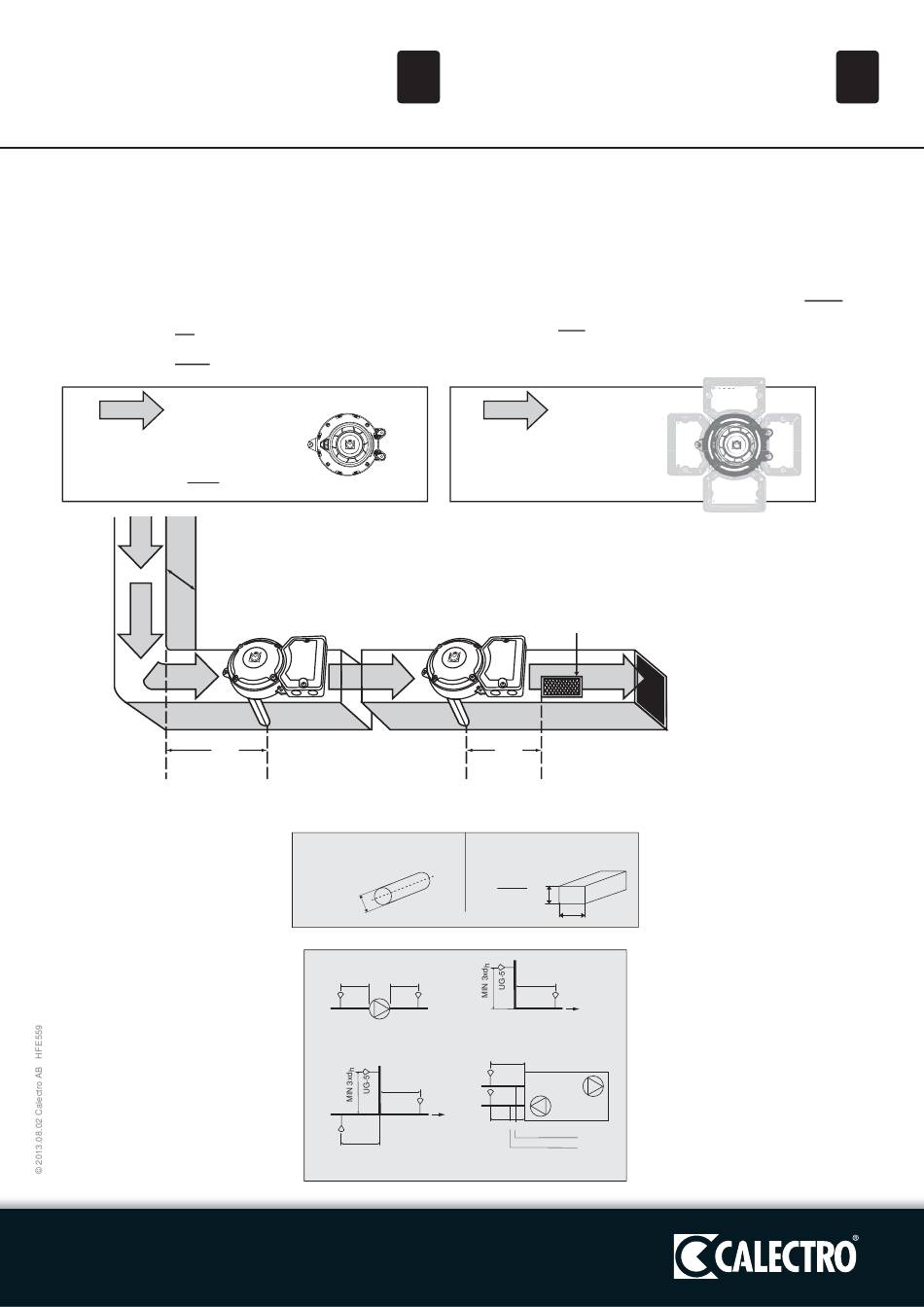

Mounting and positioning.
The Uniguard should be installed according to the drawing below.
The Uniguard can be installed on any side of the duct.
We recommend that the Uniguard is mounted at an equal distance
from heating, cooling, or humidity devices, and similar to the siting
for flow monitors.
A distance of 3 times the duct diameter should be left before a
damper, filter or change of the duct direction, and 5 times the
diameter after these devices.
Richtung des Luftstroms
Air flow direction
Luftzufuhr.
Air inlet.
Bei großen Temperaturschwankungen, z. B. im Außenbereich
3 d
h
oder in Bereichen, die Außentemperaturen ausgesetzt sind (Dach,
Dachböden) ist der Uniguard-Rauchmelder zu isolieren, siehe Abs. 8.
Where large temperature variations occur, e.g. on outdoor
locations or in areas subject to external temperatures (roof,
attics), the Uniguard should be insulated, see para 8.
VIERKANTKANAL
RECTANGULAR DUCT
2xHxW
H+W
H
W
MIN 5xd h
UG-5
KANALBIEGUNG
DUCT BEND
UG-5
UG-5
RÜCKLUFT / RETURN AIR
ZULUFT / INLET AIR
EN
180°
90°
270°
0°
Hydraulic diameter
Example of installation at
sources of interference:
- fan
- damper
- silencer
- battery
- air handling unit
- duct bend
- duct branching
- duct narrowing or expansion
