Summary of Contents for WimTec SanTec OCEAN U6

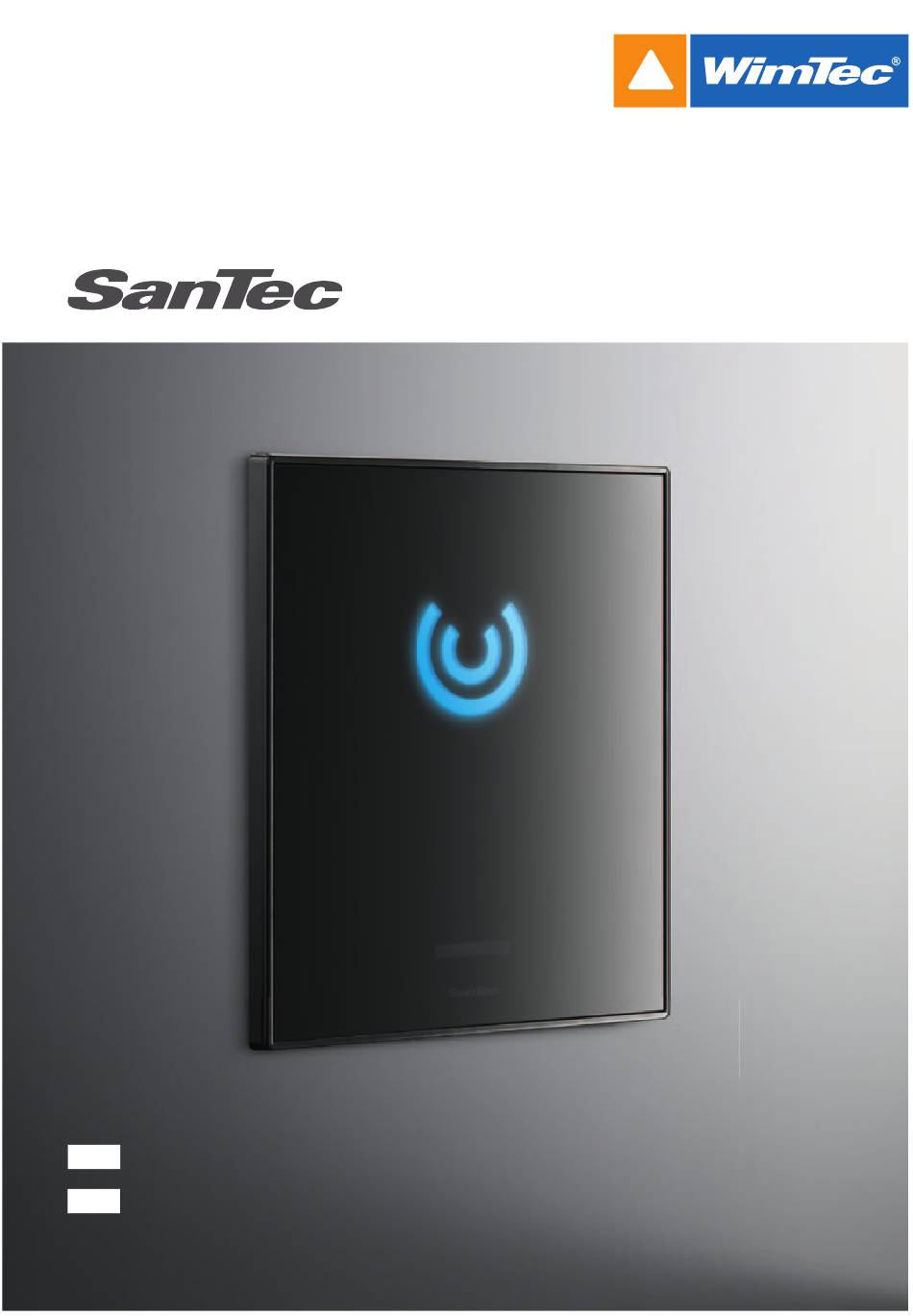

- Page 1 OCEAN U6 Montage- und Bedienungsanleitung Installation and operating instructions...
-
Page 2: Allgemeine Hinweise
Reinigungs- oder Desinfektionsmittel verwenden nur mit weichem Schwamm oder Tuch behandeln keine Reinigung mit Dampfstrahlgeräten Diese Anleitung ist gültig für folgende Produkte: SanTec OCEAN U6 230 V weiß Art.Nr. 112 375 weiß/chrom Art.Nr. 112 368 schwarz Art.Nr. -
Page 3: Technische Daten
182,5 x 210,5 mm Wandeinbaukasten: 135 x 165 x 77 mm Einbaumaße Maße in cm 10-19 min 100 51,5 Höhe Mitte Sensor 100 (im Element ca. 100-120) Zulauf DN 15 ca. 50 aktiver Bereich Ablauf DN 50 OK-FFB OK-RFB Urinalsteuerung SanTec OCEAN U6... -
Page 4: Montage
OCEAN U6 Montage ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Urinalsteuerung SanTec OCEAN U6... - Page 5 Gegebenenfalls Spülzeit und Reichweite einstellen (siehe Seite 6) Glasplatte schräg aufsetzen und mit Druck nach hinten in die waagrechte Position drehen. Glasplatte mit Sicherungsschraube unten links fixieren und unten rechts befestigen. SanTec OCEAN U6 ist nun betriebsbereit. Spülmengen-Übersicht Spülmenge in l Fließdruck...
- Page 6 Dient zum Einstellen der Spülzeit der Urinalsteuerung. 3. Intervall für Hygienespülung: Zum Einstellen des Zeitintervalls für die Hygienespülung. Wird das Urinal für die voreingestellte Zeit nicht benutzt, löst die Urinalsteuerung selbstständig eine Spülung für die am Spülzeitregler (2) eingestellte Spülzeit aus. Urinalsteuerung SanTec OCEAN U6...
- Page 7 Minute wird nur eine Spülung ausgelöst. Funktion Mindestverweilzeit: Intelligente Vorspülung: Einstellbare Hygienespülung: 1 s, wenn Urinal länger als Hauptspülung: bei 24 Stunden 5 min nicht benutzt von 1 bis 10 s Nichtbenutzung Ersatzteile siehe Seite 14/15 Urinalsteuerung SanTec OCEAN U6...
-
Page 8: General Notes
Make the feeder by a 2-pin main switch with minimum 3 mm connection opening and protect with maximum 6A! When planning and installing sanitary systems, the relevant local, national and international standards and regulations must be complied with! The “general installation conditions” at www.wimtec.com are valid. Urinal control SanTec OCEAN U6... -
Page 9: Technical Specifications
135 x 165 x 77 mm Installation dimensions Dimensions in cm 10-19 min 100 51,5 height middle sensor 100 (in element approx. 100-120) Zulauf DN 15 Approx. 50 active range Ablauf DN 50 OK-FFB OK-RFB Urinal control SanTec OCEAN U6... -
Page 10: Installation
OCEAN U6 Installation ATTENTION! Following steps must be done in order as described necessarily! Urinal control SanTec OCEAN U6... - Page 11 Attach glass front plate slant and swivel under pressure in level position. Lock glass front plate by protect screw at the left bottom and fix at the right bottom. SanTec OCEAN U6 is ready for operation. Diagram - Flushing quantity...
- Page 12 For adjusting the time interval for the hygiene flushing. If the urinal is not used for the adjusted time the urinal releases a flushing for the on flushing stop controller adjusted (2) time by itself. Urinal control SanTec OCEAN U6...
- Page 13 Function Minimum stay time: Intelligent pre-flushing: Adjustable main Hygiene flushing: 1 s, if urinal was not used for flushing at 24 h non-use longer than 5 min from 1 – 10 s Urinal control SanTec OCEAN U6...
-
Page 14: Ersatzteile / Spare Parts
107 074 Filter, Filter 231 205 Magnetventil 6 V, Magnetic valve 6 V 221 312 Magnetventil-Adapter, Magnetic valve adapter 222 074 Dichtung, Sealing 221 053 Anschluss verschraubung R 1/2“ AG, Connecting screw R 1/2” outside thread Urinal control SanTec OCEAN U6... - Page 15 Glas-Frontplatte weiß, Glass-front plate white 112 900 Glas-Frontplatte weiß/chrom, Glass-front plate white/chromium 112 894 Glas-Frontplatte schwarz, Glass-front plate black 115 666 Glas-Frontplatte schwarz/chrom, Glass-front plate black/chromium 112 931 Netzteil, Power supply 230 611 Netzstecker, Power plug Urinal control SanTec OCEAN U6...
- Page 16 WIMTEC Elektronische Steuerungs- u. Meßgeräte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
