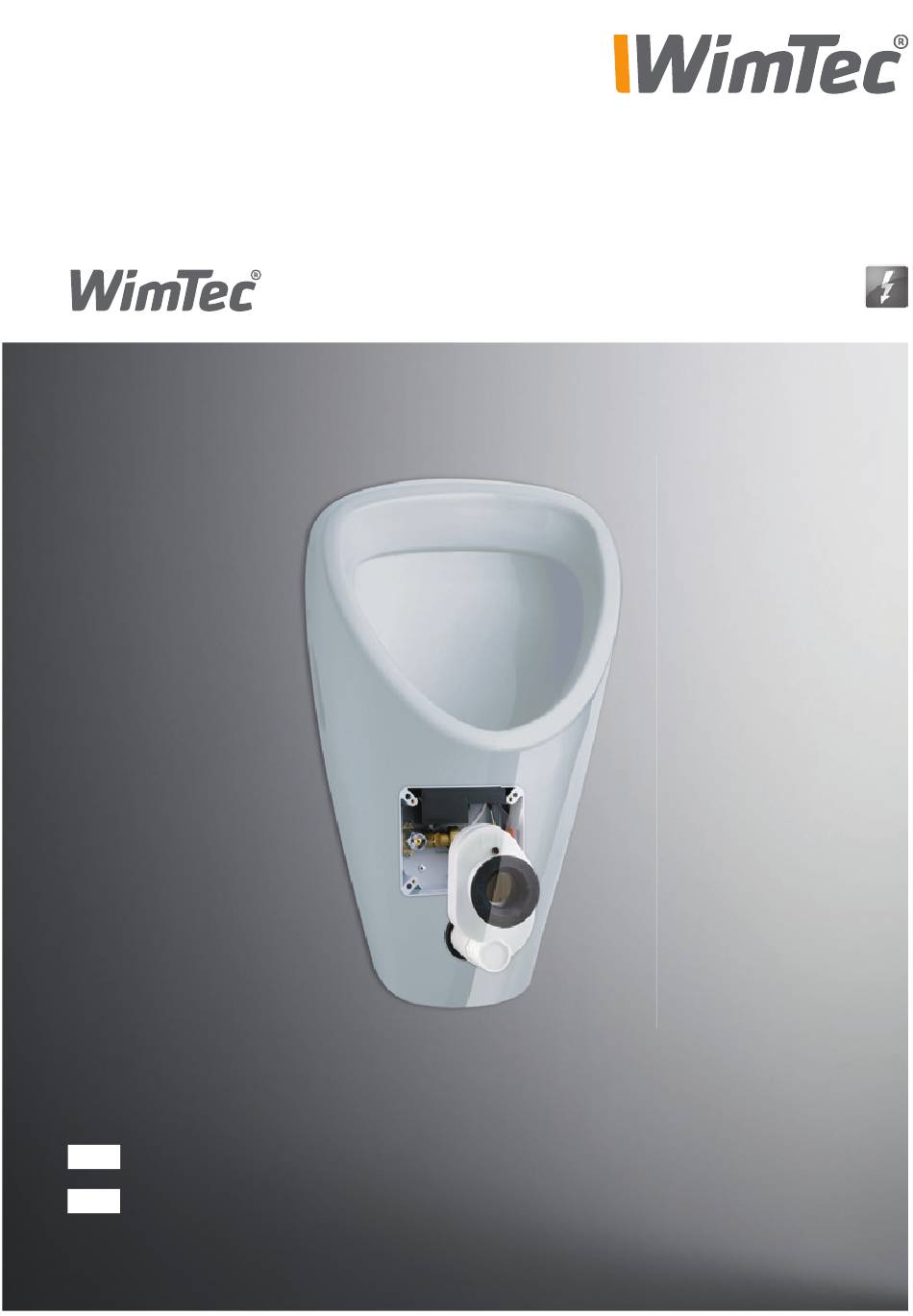

- Page 1 INSIDE Montage- und Bedienungsanleitung Installation and operating instructions...
-
Page 2: Allgemeine Hinweise
INSIDE Allgemeine Hinweise Gratulation zum Kauf Ihrer Urinalsteuerung WimTec INSIDE. Lieferumfang: Sensorsiphon, Steuerelektronik und Magnetventil. Wichtige Installationshinweise: Passend für Urinale mit waagrechtem Urinalabgang hinten. Um ein Ausspülen der Reinigungsmittel in der Keramik zu ver- meiden, sollte bauseits eine zentrale Wasserabsperrung bzw. -
Page 3: Technische Daten
Einwirken zu ermöglichen, sollte bauseits eine zentrale Wasserabsperrung bzw. Stromabschaltung für die Urinale vorgesehen werden. Montage 10-17,5 51,5 Steuerelektronik und Ventileinheit sind hinter der Keramik montiert Zulauf DN 15 Ablauf DN 50 Sensorsiphon OK-FFB OK-RFB Maße in cm Urinalsteuerung WimTec INSIDE... - Page 4 Maße in mm Ablauf Zufluss R ½" AG R ½“ IG Einstellungen Einstellelemente am Elektronikmodul: Zeit-Regler für die Hauptspülzeit 5 s voreingestellt (1 s bis 10 s einstellbar). Anschluss Sensorsiphon Anschluss Magnetventil Anschluss für 230 V Spannungsversorgung Urinalsteuerung WimTec INSIDE...
- Page 5 ACHTUNG! Wasserzuleitung nicht öffnen bevor die Steuerung sowie die Keramik vollständig fachgerecht montiert sind. Magnetventil mit Dichtungen lt. Abbildung einsetzen. Achtung! Flussrichtung bei Magnetventil beachten. Vorabsperrung öffnen. (Wasserzuleitung zu Gerät abgesperrt lassen). Länge des Sensorsiphons an den Ablauf anpassen. Urinalsteuerung WimTec INSIDE...
- Page 6 INSIDE Montage ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Netzanschluss herstellen. Falls gewünscht - Spülzeit einstellen. Sensorsiphon am Elektronimodul anstecken. Elektronikmodul in den UP-Kasten einschieben. Urinalsteuerung WimTec INSIDE...
- Page 7 Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Magnetventil anschließen. Sensorsiphon einstecken. Keramik aufsetzen. Achtung - Kabel nicht einklemmen! Hauptwasserabsperrung öffnen und Strom einschalten. Funktionstest durchführen (Spülung mit mind. 1 Liter Wasser) Wasserdichte Silikonverfugung rund um die Urinalkeramik herstellen. Urinalsteuerung WimTec INSIDE...
- Page 8 3,0 s 4,5 s 6,0 s 4 bar 2,5 s 4,0 s 5,5 s 5 bar 2,5 s 4,0 s 5,0 s Darstellung Sensorsiphon Normalzustand Benützung: Benützung: Spülung Siphon füllt sich Flüssigkeit fließt ab Austrocknungsschutz Spülabbruch Verstopfungsschutz Urinalsteuerung WimTec INSIDE...
- Page 9 1,5 Minuten geht die Steuerung in den Stadion- Modus und spült minütlich. Auslöseautomatik Austrocknungsschutz: Spülstopp: zur Funktionskontrolle: zum Wiederherstellen des Spülabbruch bei Bei Eingabe von mind. Geruchsverschlusses Verstopfung 1 l Wasser wird eine Spülung ausgelöst Urinalsteuerung WimTec INSIDE...
- Page 10 107 074 Filter 221 008 Magnetventil 24V 222 074 Dichtung 221 053 Anschlussverschraubung R 1/2“ AG 102 567 WimTec INSIDE Elektronik 231 328 WimTec INSIDE Sensorsiphon 231 311 Sifonadapter für Urinale mit senkrechtem Abgang (zB Laufen Taro Nova) Urinalsteuerung WimTec INSIDE...
- Page 11 INSIDE Urinalsteuerung WimTec INSIDE...
-
Page 12: General Notes
INSIDE General notes Congratulations on purchasing your urinal control WimTec INSIDE. Delivery scope: Siphon with integrated sensor, control electronics and magnetic valve. Important installation notes: For urinals with a level urinal outlet at the back. Urinals with a vertical siphon e.g. Laufen Taro Nova only with siphon adaptor. -
Page 13: Technical Specifications
Installation dimensions All dimensions in cm 10-17,5 51,5 Control electronics and valve unit are installed behind the ceramics Inlet DN 15 Outlet DN 50 Sensor siphon Finished floor level Structural floor level Urinal control WimTec INSIDE... - Page 14 R ½" AG R ½“ IG Adjustments Setting elements on the electronics module Flushing time controller 5 s pre-adjustet (1 s bis 10 s adjustable). Sensor siphon connection Magnetic valve connection 230 V power supply connection Urinal control WimTec INSIDE...
- Page 15 ATTENTION! Do not restore water supply until mounting of control and ceramics are com- pletely finished. Insert magnetic valve and fictions according to illustration. ATTENTION! Mind flow direction of the magnetic valve. Open shut-off valve (keep water supply shut down). Adjust sensor siphon length to outlet. Urinal control WimTec INSIDE...
- Page 16 INSIDE Assembly ATTENTION! Following steps must be done in order as described necessarily! Restore power supply. Adjust flush time as desired. Connect sensor siphon to electronics module. Insert electronics module into wall recess mounted box. Urinalsteuerung WimTec INSIDE...
- Page 17 Connect magnetic valve. Connect sensor siphon. Attach ceramics. ATTENTION! Don‘t clamp calbes. Restore water and power supply. Perform function test (flush with min. 1 liter of water). Establish waterproof silicon pointing araound the ceramics. Urinalsteuerung WimTec INSIDE...
- Page 18 6,0 s 4 bar 2,5 s 4,0 s 5,5 s 5 bar 2,5 s 4,0 s 5,0 s Sensor siphon view normal condition Usage: Usage: Flush siphon filling fluid drain off Dry-out protection Flush termination Blockage protection Urinal control WimTec INSIDE...
- Page 19 Automatic release for Dry-out protection: Flush stop: function check: for odour barrier recovery in case of blockage By pooring min. 1 l of water into the urinal a flushing takes place. Urinal control WimTec INSIDE...
-
Page 20: Replacement Parts
Dirt filter 221 008 Magnetic valve 24 V 222 074 Fiction 221 053 Screw connection R 1/2“ AG 102 567 Electronics module 231 328 INSIDE sensor siphon 231 311 Siphon adapter (for urinals with vertical outlet) Urinal control WimTec INSIDE... - Page 21 INSIDE Urinal control WimTec INSIDE...
- Page 22 INSIDE Urinal control WimTec INSIDE...
- Page 23 INSIDE Urinal control WimTec INSIDE...
- Page 24 WIMTEC Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
