Siemens GAMMA instabus AP 422/3 Operating And Mounting Instructions

GAMMA instabus
AP 422/3 IR Wandsender, 4-fach, titanweiß
AP 422/3 IR wall switch, quadruple, titanium
white
5WG1 422-3AB13
Bedien- und Montageanleitung
Operating and Mounting Instructions
Stand: April 2009
Issued: April 2009

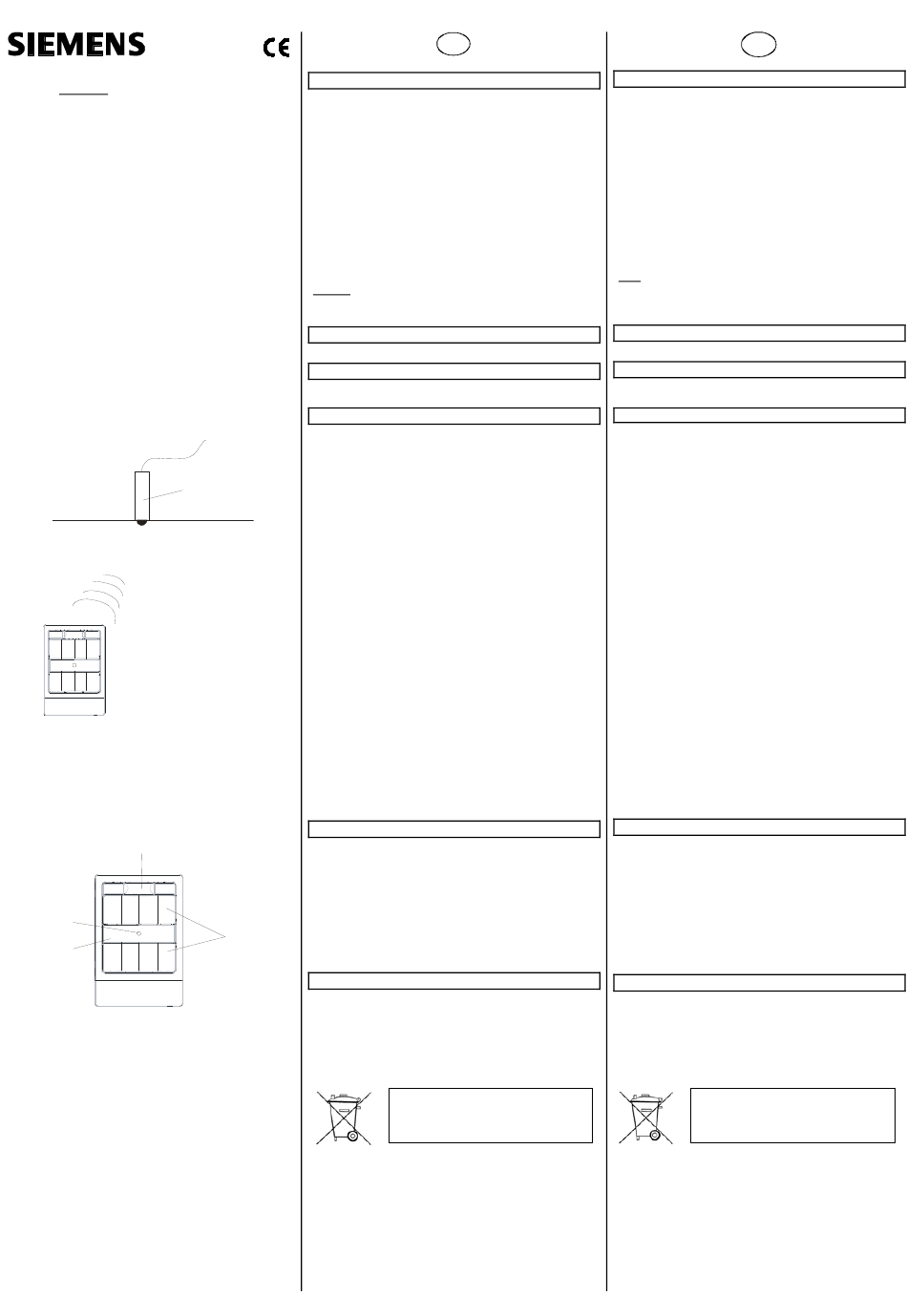

Bild / Figure 1
A1
A2
A3
Bild / Figure 2
A5E02194350A
DS02
Produkt- und Funktionsbeschreibung
Der IR-Wandsender AP 422/3 im Design DELTA style ist in der
Farbe titanweiß mit schwarzer Abdeckung der IR Dioden erhält-
lich.
Zur leitungslosen Ansteuerung von Aktoren sendet der IR-
Wandsender
Empfängerdekoder S 450 oder einem Taster mit IR Empfänger-
dekoder aufgenommen und von diesem in entsprechende Bus-
telegramme umgesetzt werden. Dadurch können mit dem IR-
Wandsender z.B. Befehle an Aktoren zum definierten Ein-
/Ausschalten oder zum Dimmen von Leuchten, zum Auf-
/Abfahren oder zum Lamellenverstellen von Jalousien gegeben
werden.
Er wird über zwei Batterien vom Typ Alkaline (LR03/AAA; 1,5V)
mit Strom versorgt.
Hinweis
Die Batterien (Alkaline LR03/AAA, 1,5V) gehören nicht zum Lie-
ferumfang und sind separat zu beschaffen.
Weitere Informationen
http://www.siemens.de/gamma
Anschlussbeispiel
siehe Bild 1
Technische Daten
Spannungsversorgung
zwei Batterien Alkaline LR03/AAA, 1,5V
IR-Sendeeinheit
S 450
• Lichtwellenlänge: 890 nm
• Sendefrequenz: 455 kHz
• Senderreichweite:
(direkte optische Verbindung zum Empfänger nötig)
schwarze LED-Abdeckung: ca. 8 m ungerichtet
• einstellbare Kanäle: 4 von 64
Einstellelemente
zur Kanaleinstellung:
Schiebeschalter (befinden sich im Gehäuse), zugänglich nach
Abnahme des Unterteils
Mechanische Daten
• Abmessungen: (B x H x T): 82 x 115 x 21 mm
• Gewicht: ca. 80 g (ohne Batterie)
Elektrische Sicherheit
• Schutzart (nach EN 60529): IP 20
Umweltbedingungen
• Klimabeständigkeit: EN 50090-2-2,
• Umgebungstemperatur im Betrieb: - 5 ... + 45 °C
• Lagertemperatur: - 25 ... + 70 ° C
• rel. Feuchte (nicht kondensierend): 5 % bis 93 %
Prüfzeichen
CE
Lage- und Funktion der Anzeige- und Bedienelemente
A1 IR-Sendedioden
A2 LED zur Sende- und Batteriekontrolle:
leuchtet bei Betätigung der Wippe;
keine Anzeige beim Drücken der Wippe:
Batterie ersetzen
A3 Beschriftungsfeld
A4 Betätigungswippen
A4
oben drücken (1)= EIN / AUF / HELLER
unten drücken (0)= AUS / AB / DUNKLER
Batteriewechsel
Ein erforderlicher Batteriewechsel wird nach Betätigung einer
Taste durch ein fünf Sekunden andauerndes Blinken der LED sig-
nalisiert.
-
Demontage des Wandsenders
-
Die leeren Batterien entnehmen und durch neue Batterien
(Alkaline LR03/AAA, 1,5V) ersetzen
-
Montage des Wandsenders
-
HINWEIS:
Wird innerhalb von zwei Sekunden nach Einlegen der Batte-
rien die Taste unter der SIEMENS Marke fünf Sekunden lang
gedrückt, stellt sich der Wandsender so ein, dass IR Signale
unmittelbar mit dem Tastendruck gesendet werden. Damit
kann in Verbindung mit dem neuen S 450 IR Empfängerde-
koder eine schnellere Reaktion auf Schalt- oder Dimmbefehle
erreicht werden. Diese Einstellung ist bis zum nächsten Bat-
teriewechsel aktiviert.
D
AP 422/3 Infrarot-Signale, die
Die verbrauchten Batterien sind ent-
sprechend den geltenden Vorschriften
zu entsorgen
Seite 1 von 2
Product and Applications Description
The AP 422/3 IR wall switch in the design DELTA style is avail-
able with the color titanium white and with a black cover over
the IR diodes.
For wireless control of actuators the AP 422/3 IR wall switch
transmits IR signals that are received by the S 450 IR receiver
vom IR-
decoder or a wall switch with IR receiver-decoder, which trans-
poses them into corresponding bus telegrams. Thus the IR wall
switch can send e.g. commands to actuators for defined on/off
switching or dimming of lamps, or for moving Venetian blinds
up/down or moving their slats.
The IR wall switch is powered by two batteries of type Alkaline
(LR03/AAA; 1,5V).
Note
The batteries (Alkaline LR03/AAA, 1,5V) are not included and
have to be sourced separately.
Additional Information
http://www.siemens.com/gamma
Example of Operation
see figure 1
Technical Specifications
Power supply
two batteries Alkaline LR03/AAA, 1,5V
IR transmission unit
• light wave length: 890 nm
• transmission freq.: 455 kHz
• transmission range:
(the receiver must be within uninterrupted optical reach)
black LED cover: approx. 8 m unfocused
• adjustable channels: 4 of 64
Configuration elements
for channel selection:
slide switches (built in the device), access is possible after re-
moving the bottom part
Physical specifications
• dimensions (W x H x D): 82 x 115 x 21 mm
• weight: approx. 80 g (without battery)
Electrical safety
protection (according to EN 60529): IP 20
Environmental specifications
• climatic conditions: EN 50090-2-2
• ambient temperature operating: - 5 ... + 45 °C
• ambient temperature non-op.: - 25 ... + 70 ° C
• relative humidity (non-condensing): 5 % to 93 %
Markings
CE
Location and Function of the Display and Operating Elements
A1 IR transmission diodes
A2 LED for transmission and battery observance
flashing on rocker depression;
no display when depressing rocker: replace battery
A3 label field
A4 rocker switch
top depression (1)
bottom depression (0) = OFF/DOWN/DARKER
Battery change
The LED flashes for five seconds after a rocker has been de-
pressed if a battery change is required.
-
Dismount the wall switch
-
Remove the empty batteries and replace these with new bat-
teries (Alkaline LR03/AAA, 1,5V)
The exhausted battery must be dis-
posed of in accordance with the appro-
priate regulations
-
Mount the wall switch
-
NOTE:
If within two seconds after inserting the batteries the button
below the SIEMENS logo is pressed for five seconds, the wall
switch is set to send IR signals immediately when a button is
pressed. In conjunction with the new S 450 IR receiver de-
coder swicthing and dimming commands can be issued
faster by the remote. This setting is active until the next bat-
tery change.
GB
= ON/UP/BRIGHTER
page 1 of 2
