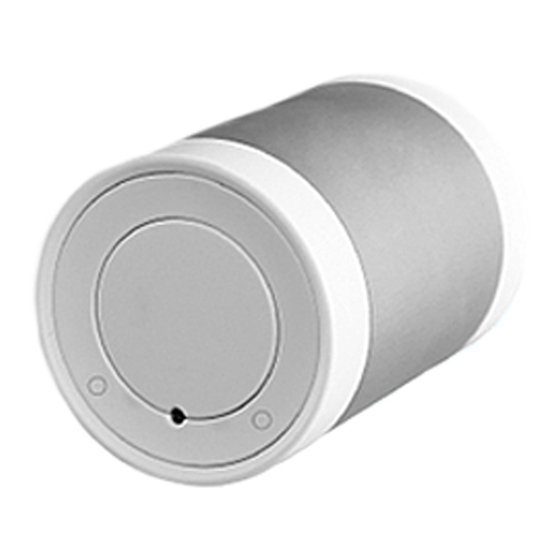

Micropelt MVA-004 Quick Start

MVA-004
Schnelleinstieg –
Heizkörper-Stellantrieb
iTRV
1.
Manuelles Teach-in
Einlern-Modus am Raumregler
starten. Siehe Bedienungsanleitung
Raumregler.
EnOcean EEP A5-20-01
2.
Einlernen
Taster 1 oder 2 für 5 Sek. drücken und ggf. wiederholen.
Siehe Blinkmuster.
Blinkmuster LED
grün Blinken = erfolgreiches Einlernen
3 x Blinken = Fehler, zum Beispiel missglücktes Einlernen
3.
Montage und Referenzfahrt
Antrieb montieren, Taster 1 oder 2 kurz drücken. Der
Stellantrieb regelt sich auf das Ventil ein und geht in den
Normalbetrieb.
>
Was Sie sonst noch wissen sollten
Ventilanschluss M30 x 1,5; für andere Ventiltypen sind
•
Adapter verfügbar
Ventile müssen funktionstüchtig sein
•
EnOcean Protokoll A5-20-01
•
Der iTRV wird alle 10 Minuten aktiv und fragt
•
beim Raumregler die Stellposition oder Solltemperatur an.
Anschließend stellt er das Ventil entsprechend der
Antwort des Raumreglers ein.
Sommermodus: Kommunikationsintervall von 10 Minuten
•
auf 8 Stunden erhöht
Demontage: Taster 1 oder 2 für 5 Sek. drücken (Tasten-
•
sperre beachten), Motorstopp abwarten, dann Rändelmutter
lösen und iTRV abnehmen.
Tel: +49 (0)7665 93 21 83-0
E-Mail: info@micropelt.com
www.micropelt.com
Raumregler
Ventilanschluss
M30 x 1,5
Seriennummer
EnOcean Funk ID
Während der folgenden
10 Minuten (nach Aktvierung)
arbeitet der Antrieb im
10-Sekunden-Takt.
Unmontiert fährt der Antrieb
in die Montageposition zurück.
Nach 1 Stunde sperren sich
die Tasten automatisch.
Entsperrung: Beide Taster für
10 Sek. gleichzeitig drücken.
Temperatursensor
LED-Anzeige
(versenkt)
Taster 1 und 2
