TE Connectivity 234170-1 Instruction Sheet

Instruction Sheet
取扱説明書

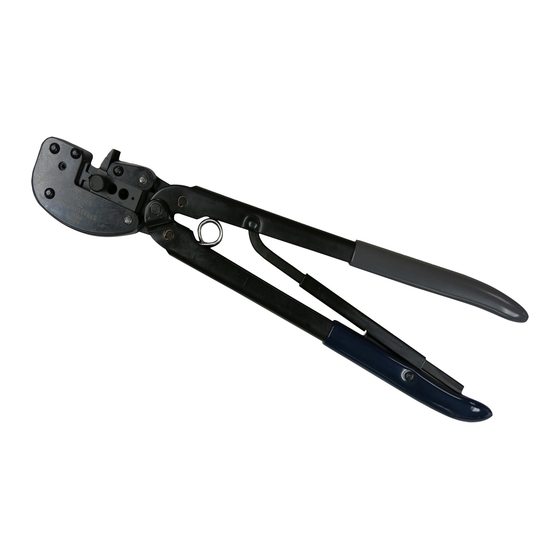

Heavy head hand tool for dynamic contact. D-5 (S)
ﾀﾞｲﾅﾐｯｸ D-5 (S)用 ﾍﾋﾞｰ･ﾍｯﾄﾞ手動工具
TOOL P/N: 234170-1
１． はじめに
この取扱説明書は、手動工具 234170-1 の取扱
いと保守について説明するものです。
圧着にとりかかる前に必ず本説明書をよくお読み
下さい｡

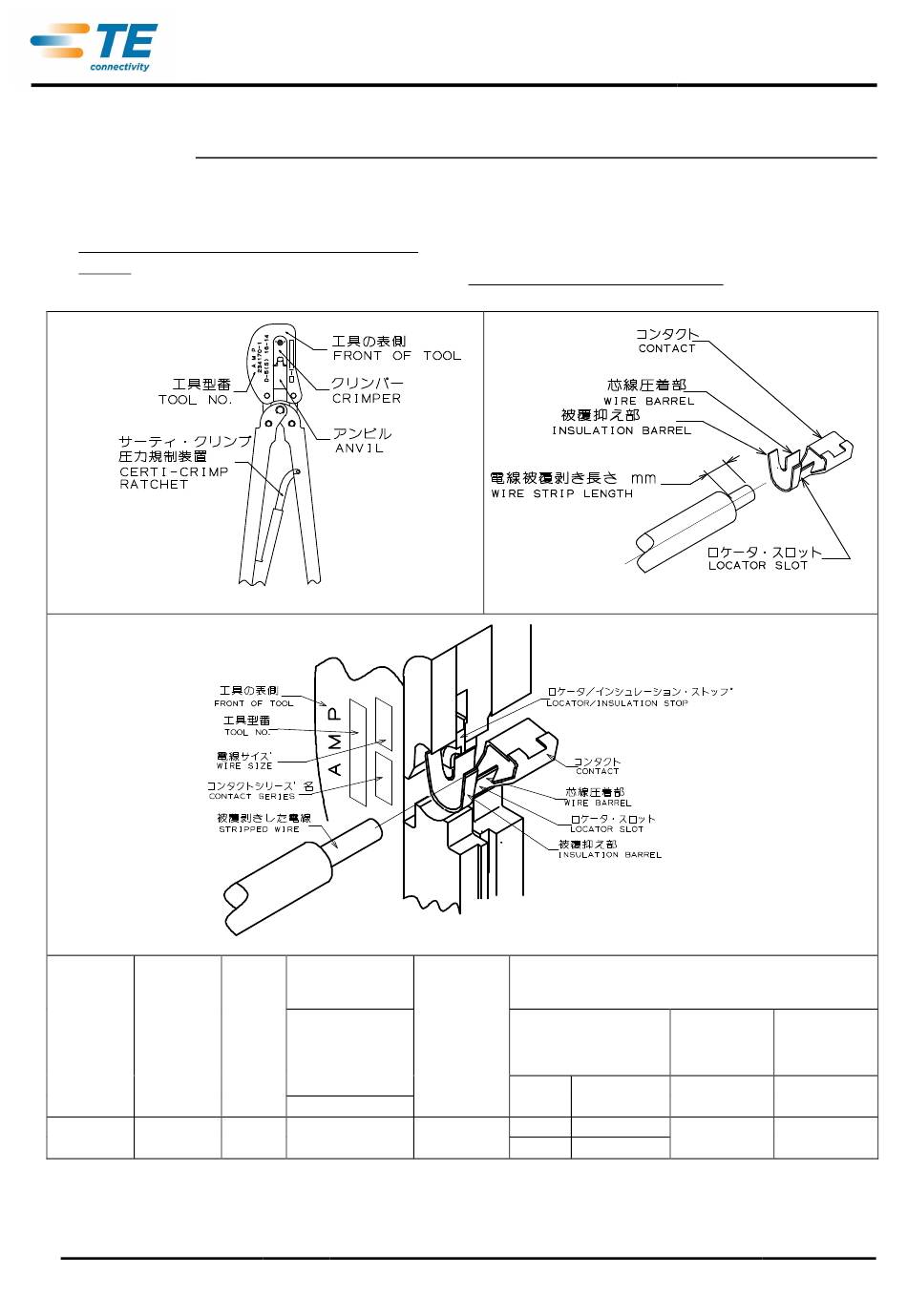

図-1(Fig.1)
ｺﾝﾀｸﾄｼﾘｰ
工具型番 ｽﾞ名
TOOL P/N CONTACT
SERIES
234170-1 D-5(S)
'X'には、１桁の数字が入り型番を構成します。
ﾌﾟﾘﾌｨｯｸｽが０(ｾﾞﾛ)の場合は省略されます。
©2013 Tyco Electronics Japan G.K.,
a TE Connectivity Ltd. Company
All Rights Reserved
TE logo is a trademark.
ｺﾝﾀｸﾄ型番
CONTACT P/N
電線
ｻｲｽﾞ
WIRE
L. P.
SIZE
ﾊﾞﾗ状
X-316040-X
16-14
X-917804-X
表-1(Table-1)
タイコエレクトロニクス ジャパン合同会社、TE Connectivity Ltd. グループ
* Trademark
Other products, logos, and company names might be trademarks of their respective owners.
１． INTRODUCTION
This instruction sheet describes use
and maintenance of the hand tool(P/N234170-1)
READ THIS INSTRUCTION CAREFULLY
BEFORE CRIMPING ANY CONTACT
図-3(Fig.3)
圧着部
記号
芯線ｻｲｽﾞ
CRIMP
SIZE
SYMBOL
AWG
16 1.23-2.00
16-14
14 2.00-2.27
'X' means one numeric number. When prefix
number is 0(zero) , prefix omitted.
411-5712
19 NOV 2013 Rev D
図-2(Fig.2)
電線
WIRE
絶縁被覆径
INSULATION
DIA
2
mm mm
3.0-3.8
電線被覆剥き
WIRE STRIP
LENGTH
mm
4.3-5.3
1 of 4
LOC B
