Meta System Wi 3.0 Installation Instructions page 2

Wi Meta Telematics
Wi 3.0
FR
Module de blocage
du démarrage
INSTRUCTIONS D'INSTALLATION
1. CARACTÉRISTIQUES TECHNIQUES:
Alimentation: ..............................................................................................................12Vdc
Dimensions: ..............................................................................................
Absorption: ..............................................................< 0,5 mAmp (avec tableau OFF)
Signal radio codifié bidirectionnel: ....................Random Rolling Code 128 bit
Fréquence radio (système multicanaux): .......de 863,1 MHz à 868,9 MHz
Courant max. de blocage du démarrage: ...................................................25 Amp
Température de fonctionnement: .......................................................-30°C +85°C
2. FONCTIONNEMENT DU MODULE DE BLOCAGE DU DÉMARRAGE:
Le module de BLOCAGE DU DÉMARRAGE Wi 3.0 associé à une centra-
le télématique a été étudié pour activer à distance un dispositif électroni-
que de blocage du démarrage du véhicule.
L'association du module à des appareils télématiques s'effectue par
liaison sans fil, à travers un protocole bidirectionnel propriétaire appelé
Wi Meta.
La modalité contrôle du module dépend du type de service souscrit.
Grâce à sa résistance à l'eau, le module de BLOCAGE Wi 3.0 peut être
installé à l'intérieur comme à l'extérieur de l'habitacle.
Il est conseillé de l'installer à proximité du point d'interruption du démar-
rage +50.
Le branchement du fil ORANGE à une borne positive sous le tableau de
bord(+15/54) permet l'envoi à distance à la centrale télématique, d'une
information sur l'état du tableau. Cette donnée permettra au dispositif
télématique d'être plus précis lors du relevé de l'historique.
Une fois la commande reçue, le module active le blocage du démarrage
après 30 secondes et, si le tableau du véhicule est allumé, le blocage est
activé 30 secondes après l'extinction de ce dernier. Le désactivation est
instantanée dès lors que la commande est reçue.
3. ASSOCIATION:
Pour permettre l'association du module de BLOCAGE Wi 3.0, celui-ci doit
être correctement installé et alimenté. Communiquer au Centre d'Assi-
stance habilité à effectuer les associations (pairing), l'ADDRESS CODE
indiqué sur l'étiquette située sur le boîtier du module.
Une fois l'association (pairing) effectuée, le module devient une annexe
de la centrale télématique qui le contrôle et, pour pouvoir l'utiliser dans
un nouveau système (par ex. en cas de remplacement de la centrale
télématique), il sera nécessaire de faire effacer l'ID (delete) par le Centre
d'Assistance habilité. S'il est impossible d'effectuer cette opération, le
module sera inutilisable.

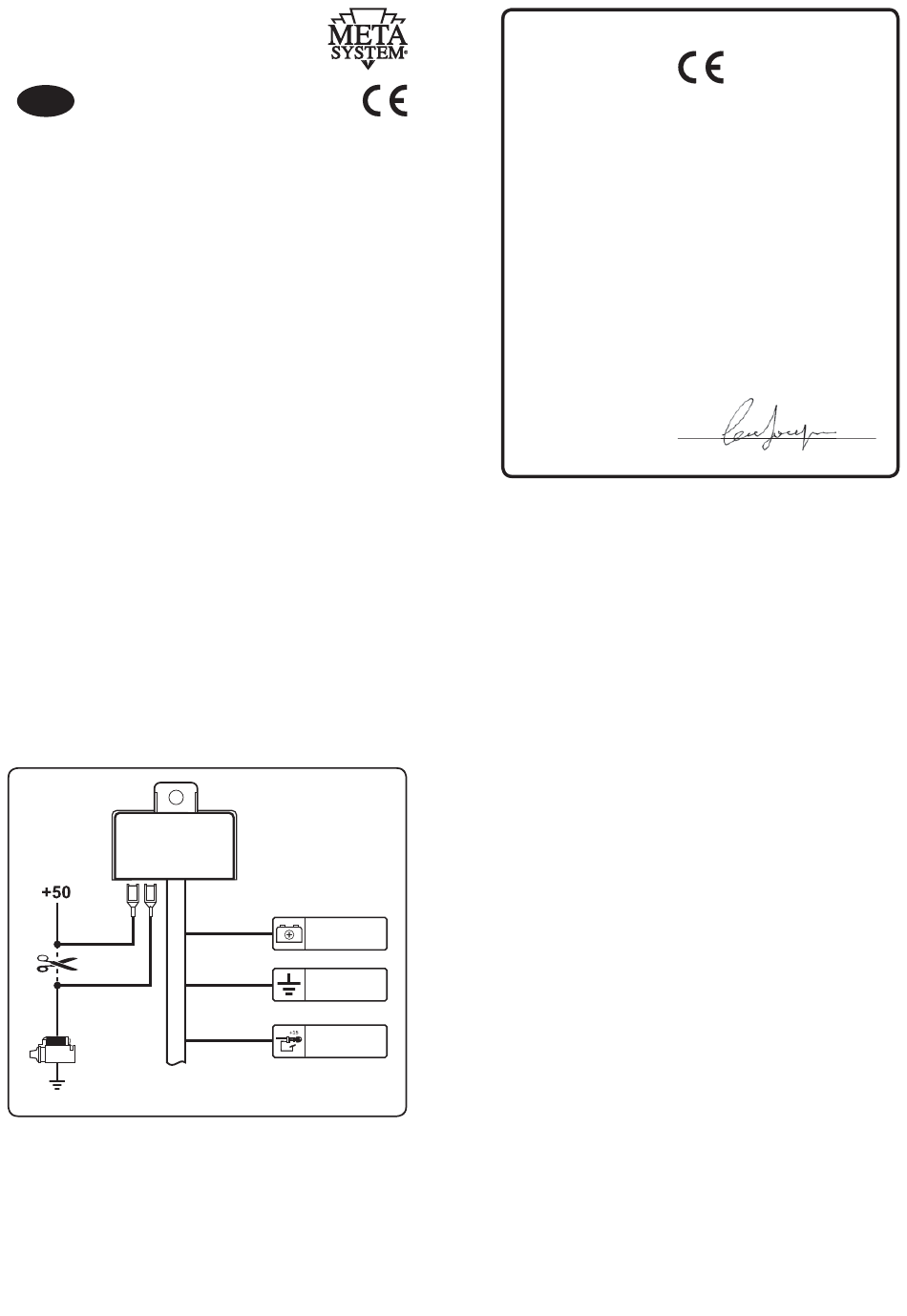

4. SCHÉMA GÉNÉRAL:
Wi 3.0
5. AVERTISSEMENTS:
• Suivre exclusivement les instructions mentionnées dans ce manuel.
• L'installation doit être effectuée exclusivement par un professionnel.
• Vérifier que l'alimentation du produit soit branchée à une ligne pro-
tégée électroniquement ou à un fusible et, dans le cas contraire,
protéger le module de manière appropriée.
• Le personnel préposé à l'installation n'est pas autorisé à effectuer
des modifications et/ou des adaptation du produit.
• Le fabricant décline toute responsabilité quant aux dommages
causés aux personnes et/ou aux biens, dérivant d'une mauvaise
installation du produit.
50 x 20 x 30 mm
ROUGE
POSITIF
BATTERIE (+30)
NOIR
NÉGATIF
ORANGE
POSITIF
SOUS-CLÉ
Fig. 1
R&TTE Declaration Of Conformity (DoC)
We: Meta System S.p.A.
with the address: Via Galimberti 5 42124
Reggio Emilia –Italy
Declare
Under own responsibility that the product:
Wi 3.0
To which this declaration relates is in conformity with the es-
sential requirements and other relevant requirements of the
R&TTE Directive (1999/5/EC).
This product is in conformity with the following standards:
• Health & Safety (art.3.1a)
• EMC (art.3.1b)
• Spectrum (art.3.2)
According to Directive 1999/5/CE
Reggio Emilia, 07/10/2014
Cesare Lasagni - Tecnichal Director
EN 60950-1:2006 +
A11:2009 + A1:2010 +
A12:2011 , EN 62479:2010
EN 50130-4:2011,
ETSI EN 301 489-1 V1.9.2,
ETSI EN 301 489-3 V1.6.1,
ETSI EN 300 220-2 V2.4.1
