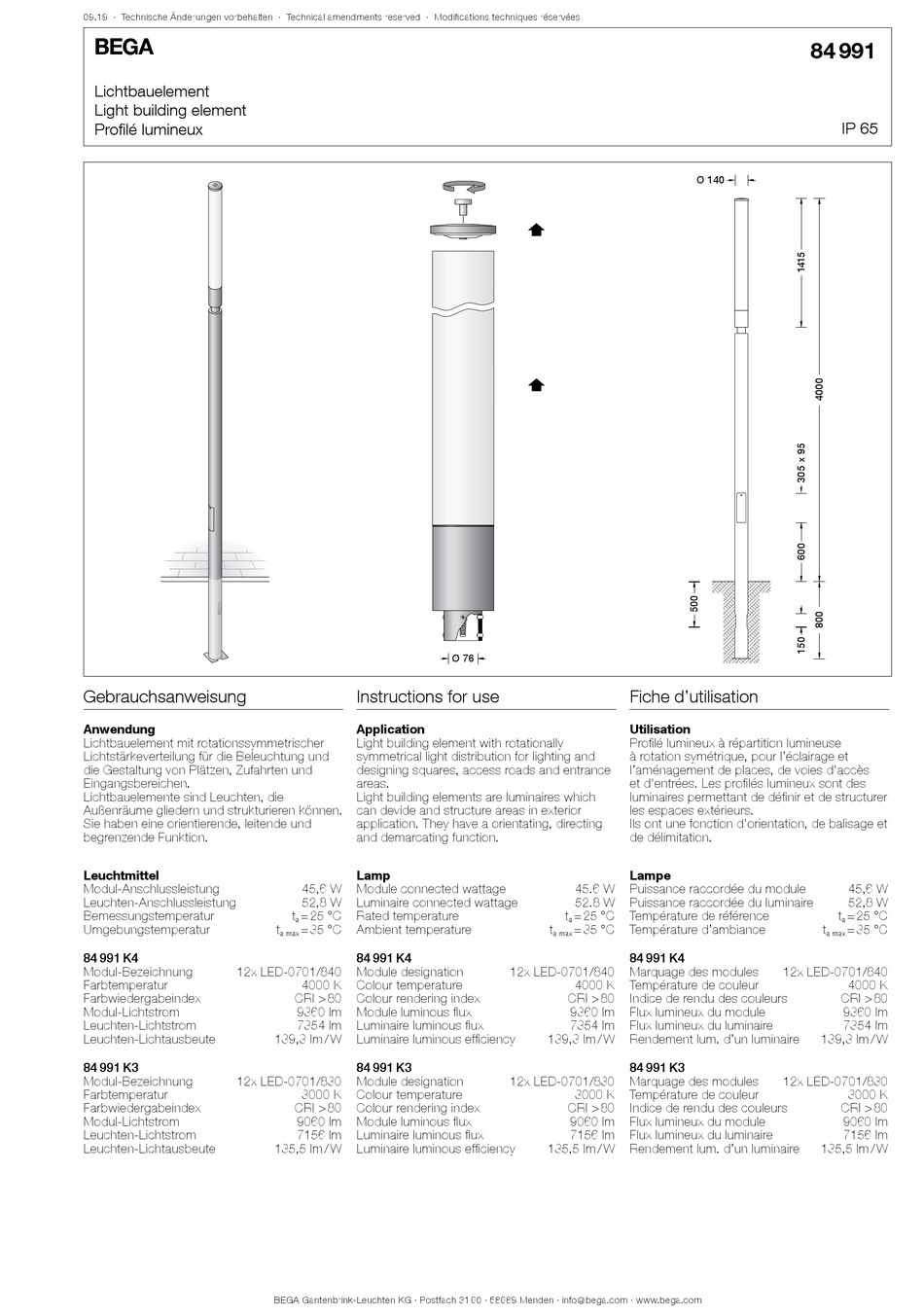

BEGA 84 991 Instructions For Use

09.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtbauelement
Light building element
Profilé lumineux
Gebrauchsanweisung
Anwendung
Lichtbauelement mit rotationssymmetrischer
Lichtstärkeverteilung für die Beleuchtung und
die Gestaltung von Plätzen, Zufahrten und
Eingangsbereichen.
Lichtbauelemente sind Leuchten, die
Außenräume gliedern und strukturieren können.
Sie haben eine orientierende, leitende und
begrenzende Funktion.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
84 991 K4
Modul-Bezeichnung 12x LED-0701/840
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
84 991 K3
Modul-Bezeichnung 12x LED-0701/830
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Instructions for use
Application
Light building element with rotationally
symmetrical light distribution for lighting and
designing squares, access roads and entrance
areas.
Light building elements are luminaires which
can devide and structure areas in exterior
application. They have a orientating, directing
and demarcating function.
Lamp
45,6 W Module connected wattage
52,8 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 35 °C Ambient temperature
a max
84 991 K4
Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
9360 lm Module luminous flux
7354 lm Luminaire luminous flux
139,3 lm / W Luminaire luminous efficiency
84 991 K3
Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
9060 lm Module luminous flux
7156 lm Luminaire luminous flux
135,5 lm / W Luminaire luminous efficiency
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 76
45.6 W
52.8 W
t = 25 °C
a
t = 35 °C
a max
12x LED-0701/840
4000 K
CRI > 80
9360 lm
7354 lm
139,3 lm / W
12x LED-0701/830
3000 K
CRI > 80
9060 lm
7156 lm
135,5 lm / W
Ø 140
Fiche d'utilisation
Utilisation
Profilé lumineux à répartition lumineuse
à rotation symétrique, pour l'éclairage et
l'aménagement de places, de voies d'accès
et d'entrées. Les profilés lumineux sont des
luminaires permettant de définir et de structurer
les espaces extérieurs.
Ils ont une fonction d'orientation, de balisage et
de délimitation.
Lampe
Puissance raccordée du module
Puissance raccordée du luminaire
Température de référence
Température d'ambiance
84 991 K4
Marquage des modules 12x LED-0701/840
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
84 991 K3
Marquage des modules 12x LED-0701/830
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
84 991
IP 65
45,6 W
52,8 W
t = 25 °C
a
t = 35 °C
a max
4000 K
CRI > 80
9360 lm
7354 lm
139,3 lm / W
3000 K
CRI > 80
9060 lm
7156 lm
135,5 lm / W
