Summary of Contents for Excel U.S. Brown Bear VCMB50

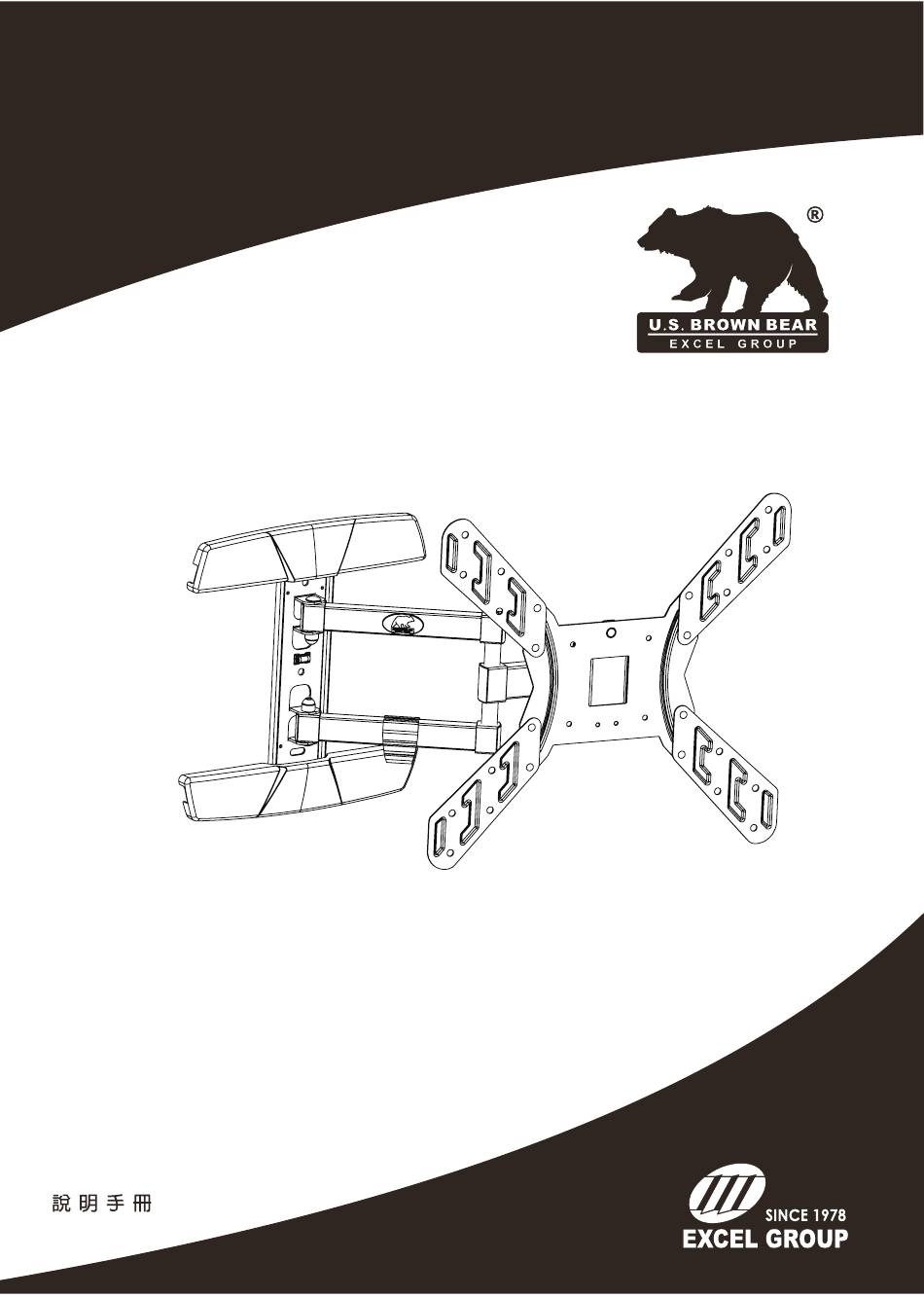

- Page 1 Full-Motion Mount with tilt Instruction Manual VCMB50...
- Page 2 注意事項 U.S. Brown Bear Product Warranty 請安裝人員在安裝前請務必詳讀以下注意事項 如果安裝或組裝不當，可能導致重傷、死亡和財產損毀。 ‧ 未依以下說明操作規定而造成的產品問題，意外傷害與損失，本公司一概不予以負責。 ‧ 對產品外觀的修改、不適當的安裝、超出限重範圍內，而造成之所有品質異常，非敝司應負責任。 ‧ 針對所有不適當的安裝產生的危害，本公司將免於相關責任歸屬，亦無需負責修繕費用。 ‧ 如果您不瞭解說明或者遇到任何疑問，請與具備資格的安裝人員聯繫。可通過電話號碼 07-359-5931或電子郵件servicetw@usbrownbear.com與客戶服務部門聯繫。 ‧ 如果產品或硬體有受損或缺失，請不要安裝或組裝。如果您需要更換零件，請通過電話號碼或電子 郵件與客戶服務部門聯繫。 ‧ 對於壁掛式產品:此產品限在由木牆柱結構或砌築結構(實心混泥土)搭建的豎直牆面上使用。規定的 牆壁立木柱最小尺寸為5cm x 10cm，立柱間距最大為61cm，最小為41cm，牆壁外殼材質(木板牆 、立木柱 、水泥牆)厚度為19CM，且木版牆面厚度需大於3公分。如果您不知道牆壁類型或者需要 與其他牆面(金屬立柱、實心混泥土和實心磚)有關的資訊，請與具備資格的安裝人員聯繫。為確保 安全安裝，用於安裝產品的牆壁必須能夠支撐相當於總荷重4倍的重量。否則必須強化牆面以便符合 此標准。安裝人員負責確認牆壁結構/表面以及安裝中使用的螺絲能夠安全的支持總荷重。 ‧ 本產品不適用於承載CRT。不要將此產品用於超出指定應用範圍的任何應用，也不要安裝超過此產 品的最大荷重。 ‧ 安裝時請謹慎的避開牆內管線:如天然氣/水管/電線。 ‧ 若您的產品需寄回檢測，需自行負擔送修運費，運送替換之新產品所需運費，需由送修者負擔。 ‧ 規格如有變更請詳見於本公司網站Web : www.excelglobal.com.tw，恕不另外通知。 需要的工具...
- Page 3 載重範圍與螢幕尺寸範圍 Weight & Size Capacity *Recommended use with Wood Stud & Concrete Wall 建議在木立柱與水泥牆上使用 35 kg 26”~47” *Be careful of in-wall utilties: 77 lbs plumbing / natural gas / electrical 要謹慎地避開牆内管線:如 管/天然汽管線/電線 最大尺寸 最大承重 螺絲配件包 Hardware Kit 螢幕螺絲Monitor Kit 牆板螺絲Wall Kit 螺絲...
- Page 4 螢幕支架安裝步驟 Flat Screen Bracket Attachment Steps 安裝前置作業 Before the Installation Steps Identify your VESA pattern on the back of Flat Screen. Use appropriate configuration to match. 了解螢幕背孔孔距，以下為面板延伸片排列组合方式。 *Use Only Flat Screen Bracket for VESAhole patterns 200x200mm or smaller. *螢幕背孔距離为200x200mm請直接 使用面板安裝。 100x100 200x100 300x200...
- Page 5 墊片 襯套 Not Included 安裝平板電視不要太過用力旋緊螺絲，並確保螺絲長度不要超過面板孔深! Install The Monitor Bracket And Extensions 安裝面板延伸片 Align extensions with monitor bracket hole and secure with nut. 將延伸片的螺釘對齊面板件的孔位，並用螺母 固定。 Extensions-A 此圖為螢幕側面 延伸片A The side view of screen Extensions-B 延伸片B 開口扳手 Open-end Wrench M6mm Screen Bracket 面板件...
- Page 6 Install The Monitor Bracket On Flat Screen. 面板件與螢幕組裝步驟 Align VESA hole pattern on back of Flat Screen. Secure with appropriate screw size and washers from Monitor Kit as illustrated. 先將面板對齊螢幕背面的孔位，再從螢幕螺絲配件中挑選適合您螢幕尺寸的螺絲，並以十字螺絲起子 旋緊四個螺絲。 Screws from Monitor Kit 適合螢幕尺寸的螺絲 *Extensions installation way. *延伸片安装方向 Options 此圖為螢幕側面...
- Page 7 找出牆版件鑽孔的高度 To Find Out The Screws Drilling Position With Wall Bracket Align the TV Mount body to proper position with extension bars and measure from center of the TV Mount wall plate to the edge of the screen to find out the distance. This "A" distance will tell you after TV is mounted where the edge of theTV will be on the wall.
- Page 8 水泥牆安裝步驟 Wall Bracket Installation Steps for Concrete Select desired height. Use Wall Bracket as template The wall bracket holes(x4 . to mark drilling locations with pencil(x4). 選擇牆板安裝孔位(x4)。 Use level to ensure proper alignment. 標註牆板位置，使用水平尺測量以確保水平。 Concrete 水泥牆 必要固定螺絲點 Indispensable screw hole 擇一螺絲安裝點...
- Page 9 木立柱牆安裝步驟 Wall Bracket Installation Steps for Wood Studs Locate studs with stud finder. Mark stud The wall bracket holes(x4) . edge and center location with pencil. 選擇牆板安裝孔位(x4)。 使用木條感應器測量出木立柱中心點並標註。 必要固定螺絲點 Indispensable screw hole 擇一螺絲安裝點 A1 or A2 or A3 Choose one hole A1 、...
- Page 10 組裝面板件與牆版件 Installation Monitor & Wall Bracket Lift and hook flat screen with attached brackets to the wall brackets. Use Philips Screwdriver to tightening the screw. 將螢幕件掛置於牆板件上。使用十字螺絲起子鎖固螺絲。 Assistance may be the required to lift your flat screen into position. 您可能需要他人協助將螢幕件掛上定位。 Philips Screwdriver 十字螺絲起子...
- Page 11 To adjust Tilt or Alignment of Flat Screen use open-end wrench. 若螢幕面板部份不平整，請使用開口扳手鬆開螺絲，調整面板角度至 水平後，再將螺絲旋緊。 Tighten screw to secure Adjust tilt or angle of Flat Screen. Loosen screw on 調整面板角度至水平 into place (x2). mounting plate (x2). 將螺絲旋緊(x2)。 鬆開螺絲(x2) Maneger lines. 整理線材。...
- Page 12 感謝您購買U.S. BROWN BEAR 的產品。...
