FXA FXAMLD50 Instruction Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

FXAMLD50 - 502129370
GB Instruction manual pg. 02-20
Original instructions
FI Käyttöohje s. 21-39
Alkuperäisten ohjeiden käännös
SE Bruksanvisning s. 40-58
Översättning av originalinstruktionerna
NO Bruksanvisning s. 59-77
Oversettelse av de opprinnelige
instruksjonene
EE Kasutusjuhend l. 78-96
Tõlgitud originaaljuhendist
LV Instrukcijas l. 97-115
Tulkojums no oriģinālvalodas
LT Naudojimo instrukcija p. 116-134
Vertimas originali instrukcija
PL Instrukcja obsługi s. 135-155
oryginalna instrukcja

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FXAMLD50 and is the answer not in the manual?

Questions and answers

Related Manuals for FXA FXAMLD50

Summary of Contents for FXA FXAMLD50

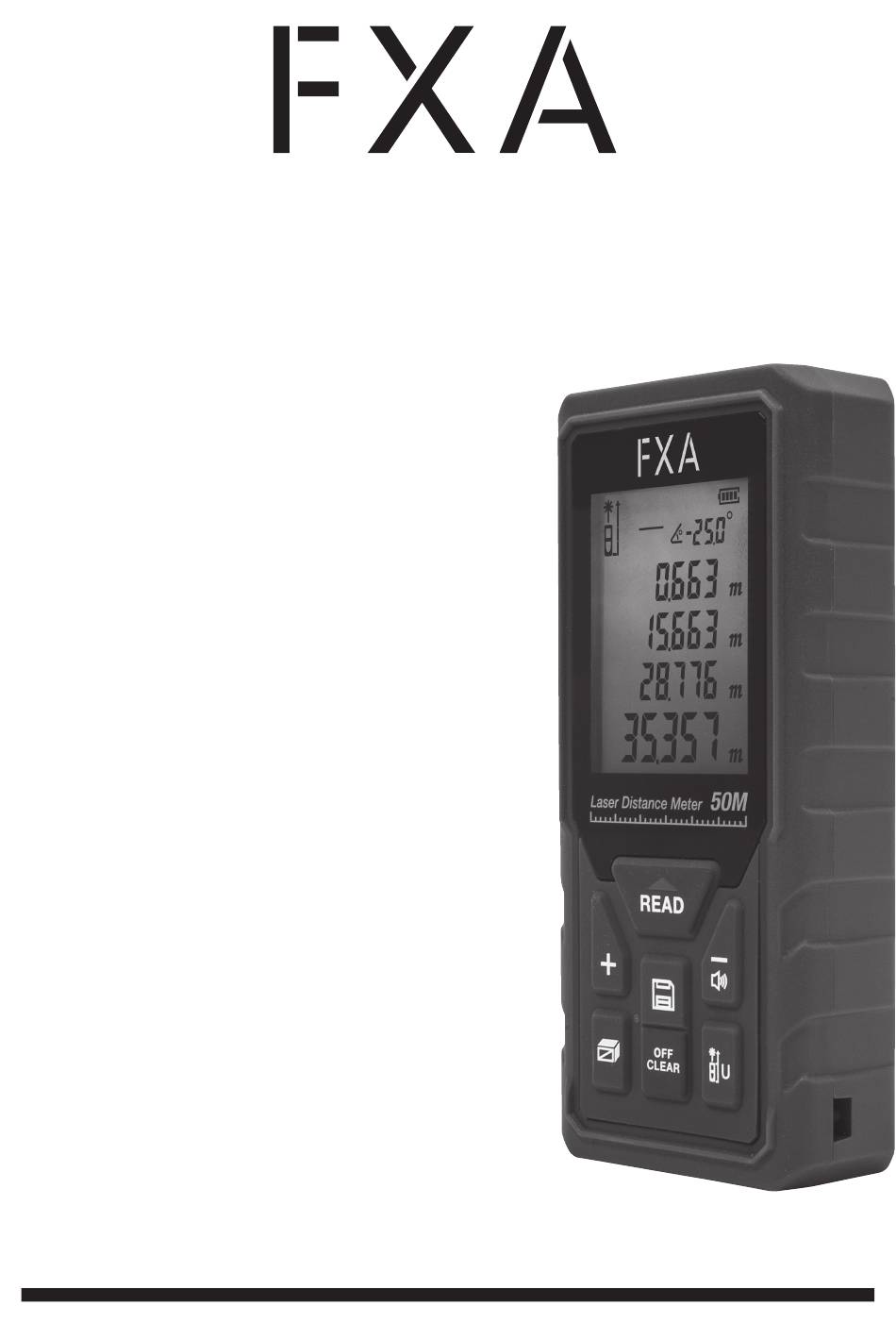

  • Page 1 FXAMLD50 - 502129370 GB Instruction manual pg. 02-20 Original instructions FI Käyttöohje s. 21-39 Alkuperäisten ohjeiden käännös SE Bruksanvisning s. 40-58 Översättning av originalinstruktionerna NO Bruksanvisning s. 59-77 Oversettelse av de opprinnelige instruksjonene EE Kasutusjuhend l. 78-96 Tõlgitud originaaljuhendist LV Instrukcijas l. 97-115 Tulkojums no oriģinālvalodas...
  • Page 19 TECHNICAL SPECIFICATION Max. measuring range 0.1~50m Measuring accuracy ± (2.0 mm +1x10 Tilt measuring accuracy 1°+0.01xD Angle range +/- 90º Memory 30 values Measuring reference Front/Rear Measuring units m/ft+in Laser class Class 2 Protection class IP65 Laser type 630-670nm, <1mW Operating temperature 0ºC~40ºC Storage temperature...
  • Page 20 EU DECLARATION OF CONFORMITY 1. Product model: FXAMLD50 2. Name and address of the manufacturer or his authorised representative: NAP BRANDS LTD. Office 20, Fleming Court Business Centre, Leigh Road, Eastleigh, Hampshire SO50 9YN Tel: +44 (0)2380 649650. Email: sales@napbrands.co.uk 3.
  • Page 38 TEKNISET TIEDOT 0.1~50m Mittausalue, maks. ± Mittaustarkkuus (2.0 mm +1x10 Kallistuksen mittaustarkkuus 1°+0.01xD Kulma-asteikko +/- 90º Muisti 30 arvoa Mittausviite Etuosa/takaosa Mittausyksiköt m / ft + in Laserluokitus Luokka 2 Suojausluokka IP65 Lasertyyppi 630-670 nm, < 1 mW Käyttölämpötila 0-40 ºC Säilytyslämpötila -20-60 ºC Paristotyyppi...
  • Page 39 EU-VAATIMUSTENMUKAISUUSVAKUUTUS 1. Tuotteen malli: FXAMLD50 2. Valmistajan tai valtuutetun edustajan nimi ja osoite: NAP BRANDS LTD. Office 20, Fleming Court Business Centre, Leigh Road, Eastleigh, Hampshire SO50 9YN Tel: +44 (0)2380 649650. Email: sales@napbrands.co.uk 3. Tämä vaatimustenmukaisuusvakuutus on julkaistu yksinomaan valmistajan vastuulla.
  • Page 57 TEKNISKA SPECIFIKATIONER Max. mätområde 0.1~50m Precision vid avståndsmätning ± (2.0 mm +1x10 Precision vid vinkelmätning 1°+0.01xD Vinkelskala +/- 90º Minne 30 värden Mätreferens Fram/Bak Måttenheter m/fot+tum Laserklass Klass 2 Skyddsklass IP65 Lasertyp 630–670 nm, <1 mW Drifttemperatur 0 ºC ~ 40 ºC Lagringstemperatur -20 ºC ~ 60 ºC Batterityp...
  • Page 58 3. Denna deklaration om överensstämmelse utfärdas på eget ansvar av tillverkaren. 4. Målet med deklarationen: Utrustning: Laser Distance Measurer Namn på varumärke: FXA Modell/typ: MLD50 5. Målet med ovanstående deklaration är överensstämmelse med relevant unionslagstiftning om harmonisering: 2014/35/EU, 2014/30/EU, 2011/65/EU & (EU)2015/863 6.
  • Page 76 TEKNISK SPESIFIKASJON Maks målingsområde 0.1~50m Målingsnøyaktighet ± (2.0 mm +1x10 Målingsnøyaktighet for helning 1°+0.01xD Vinkelområde +/- 90º Minne 30 verdier Målingsreferanse Foran/bak Måleenheter m/ft + in Laserklasse Klasse 2 Beskyttelsesklasse IP65 Lasertype 630–670 nm, < 1 mW Driftstemperatur 0ºC~40ºC Lagringstemperatur -20ºC~60ºC Batteritype 2 x AAA, 1,5V...
  • Page 77 EU-SAMSVARSERKLÆRING 1. Produktmodell: FXAMLD50 2. Navn og adresse til produsenten eller dennes autoriserte representant: NAP BRANDS LTD. Office 20, Fleming Court Business Centre, Leigh Road, Eastleigh, Hampshire SO50 9YN Tel: +44 (0)2380 649650. Email: sales@napbrands.co.uk 3. Produsenten står fullt og helt ansvarlig for denne samsvarserklæringen.
  • Page 95 TEHNILISED ANDMED Maksimaalne mõõteulatus 0.1~50m Mõõtmistäpsus ± (2.0 mm +1x10 Kalde mõõtmise täpsus 1°+0.01xD Nurgavahemik +/- 90º Mälumaht 30 väärtust Mõõtmise nullpunkt Eesmine / tagumine Mõõtühikud m/ft+in Laserklass Klass 2 Kaitseklass IP65 Laseri tüüp 630-670 nm, <1 mW Töötemperatuur 0ºC~40ºC Hoiustamistemperatuur -20ºC~60ºC Aku tüüp...
  • Page 96 EL VASTAVUSDEKLARATSIOON 1. Toote mudel: FXAMLD50 2. Tootja või tema volitatud esindaja nimi ja aadress: NAP BRANDS LTD. Office 20, Fleming Court Business Centre, Leigh Road, Eastleigh, Hampshire SO50 9YN Tel: +44 (0)2380 649650. Email: sales@napbrands.co.uk 3. Käesolev vastavusdeklaratsioon on välja antud tootja ainuvastutusel.
  • Page 114 TEHNISKĀ SPECIFIKĀCIJA Maks. mērīšanas diapazons 0.1~50m ± Mērīšanas precizitāte (2.0 mm +1x10 Slīpuma mērīšanas precizitāte 1°+0.01xD Leņķa diapazons +/- 90º Atmiņa 30 vērtības Mērīšanas atskaites punkts priekšpusē/aizmugurē Mērvienības m/pēdas + collas Lāzera klase: Aizsardzības klase: IP65 Lāzera tips 630-670nm, <1mW Darba temperatūra 0ºC~40ºC Uzglabāšanas temperatūra...
  • Page 115 Tel: +44 (0)2380 649650. Email: sales@napbrands.co.uk 3. Šī atbilstības deklarācija ir izdota vienīgi uz šāda ražotāja atbildību: 4. Deklarācijas priekšmets: Aprīkojums: Laser Distance Measurer Zīmola nosaukums: FXA Modelis / tips: MLD50 5. Iepriekš aprakstītais deklarācijas priekšmets atbilst attiecīgajiem Savienības saskaņotajiem tiesību aktiem: 2014/35/EU, 2014/30/EU, 2011/65/EU &...
  • Page 133 TECHNINĖ SPECIFIKACIJA Didž. matavimo intervalas 0.1~50m Matavimo tikslumas ± (2.0 mm +1x10 Pakreipimo matavimo tikslumas 1°+0.01xD Kampų intervalas +/- 90º Atmintis 30 verčių Matavimo atskaitos taškas Priekyje / gale Matavimo vienetai m arba ft+in Lazerio klasė 2 klasė Apsaugos klasė IP65 Lazerio rūšis 630–670 nm, <1 mW...
  • Page 134 Tel: +44 (0)2380 649650. Email: sales@napbrands.co.uk 3. Visa atsakomybė už šią atitikties deklaraciją tenka gamintojui. 4. Deklaracijos dalykas: Įranga: Laser Distance Measurer Prekių ženklas: FXA Modelis ir (arba) tipas: MLD50 5. Šios deklaracijos dalykas yra atitiktis atitinkamiems Sąjungos derinamiesiems teisės aktams: 2014/35/EU, 2014/30/EU, 2011/65/EU &...
  • Page 154 SPECYFIKACJA TECHNICZNA Maks. zasięg pomiaru 0.1~50m Dokładność pomiaru ± (2.0 mm +1x10 Dokładność pomiaru nachylenia 1°+0.01xD Zakres kątowy +/- 90º Pamięć 30 wartości Punkt odniesienia pomiaru Przód/Tył Jednostki pomiaru m/ft+in Klasa lasera Klasa 2 Klasa ochrony IP65 Typ lasera 630-670 nm, < 1 mW Temperatura pracy 0-40ºC Temperatura przechowywania...
  • Page 155 DEKLARACJA ZGODNOŚCI UE 1. Model produktu: FXAMLD50 2. Nazwa i adres producenta lub jego upoważnionego przedstawiciela: NAP BRANDS LTD. Office 20, Fleming Court Business Centre, Leigh Road, Eastleigh, Hampshire SO50 9YN Tel: +44 (0)2380 649650. Email: sales@napbrands.co.uk 3. Niniejsza deklaracja zgodności została wydana na wyłączną...
