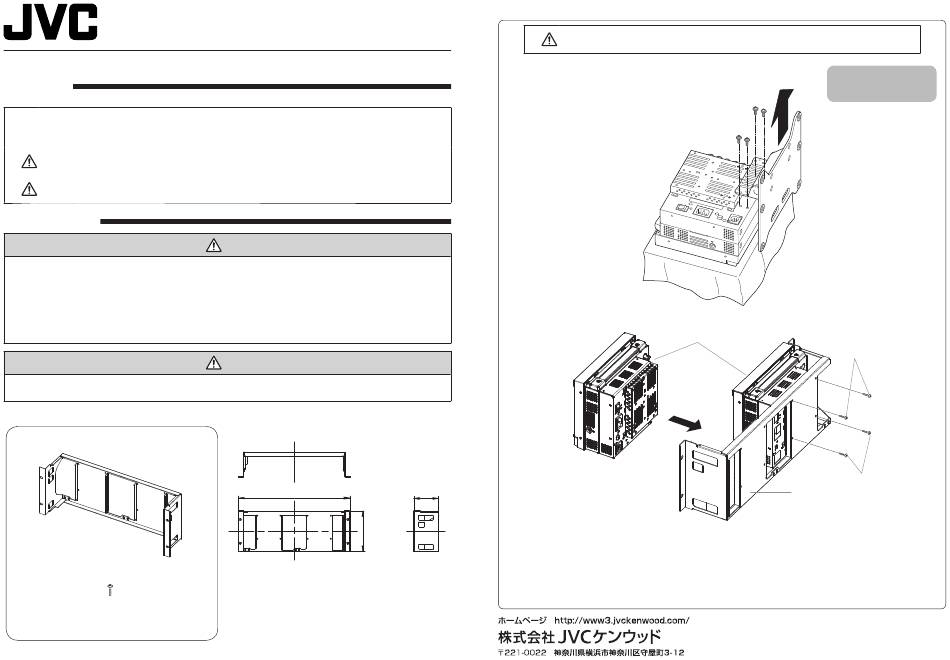

JVC RK-C9D2 Assembly And Installation Instructions

ラックマウントアダプター
RK-C9D2
このたびは、当社のラックマウントアダプターをお買い上げいただきましてありがとうございます。
この組立設置説明書を十分にお読みのうえ、正しく組み立ててご使用ください。
安全上のご注意
この安全上のご注意を、十分にお読みになってからお使いください。
絵表示について
この使用上のご注意及び製品への表示では、製品を安全に正しくお使いいただき、ご使用になる方や他の人々への危害や損害を防
ぐために、いろいろな絵表示をしています。
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負うことが想定される内容を示してい
警告
ます。
この表示を無視して、誤った取り扱いをすると、人が傷害を負ったり、物的損害が想定される内容を示してい
注意
ます。
組立・設置上のご注意
● 当社指定のモニター以外は取り付けないでください。モニターが倒れたり、落下して、けがや破損の原因となります。
● 本製品を EIA ラックへ固定するときは、適切なネジ・ボルト類を別途準備し、確実に固定してください。不適切なネジ・ボ
ルト類を使用したり、確実に固定されていないと、モニターや EIA ラックが倒れたり、落下して、けがや破損の原因となり
ます。
● 本製品の組立用に付属している各ネジ・ボルト・ナット類を確実に取り付けてください。モニターが倒れたり、落下して、
けがや破損の原因となります。
● ぐらついた台の上や傾いたところなど、不安定な場所、振動・衝撃のあるところなどに設置しないでください。モニターが
倒れたり、落下して、けがや破損の原因となります。
● 作業スペースは十分に確保してください。けがや破損の原因となります。
● 本製品は周囲 0℃〜 35℃の温度範囲外では使用しないでください。モニターの破損の原因となります。
構成部品一覧
ラックマウントベース × 1
ネジ × 8（M4 × 10mm）
万一部品が不足している場合は、お買い上げの販売
店にご連絡ください。
組立設置説明書
警告
注意
寸法図
（単位：mm）
482
176.8
(4U)
質量：1.3 kg
※本機の仕様及び外観は、改善のため予告なく変更することがあり
ます。
取り付けかた
注意
1.
モニターのスタンドを取り外す
スタンドの取り外し方は、モニターの取扱説明書を参照ください。
2.
ラックマウントベースをモニターに取り付ける
107.6
3.
モニターをラックに取り付ける
EIA ラックへ取り付けるネジ類は、別にご用意ください。
モニターに部品を密着させるときには、隙間に指を入れないでください。指をはさんでけがを
する原因となることがあります。
モニター
© 2012 JVC KENWOOD Corporation
組立に必要な工具類
プラスドライバー
※ネジの締め付け トルク：0.8 〜 1.0 N・m
ネジ（M4 × 10mm）
ネジ（M4 × 10mm）
ラックマウントベース
LC35061-001A
