Digital terrestrial channel converter

Advertisement

Available languages

Available languages

Quick Links

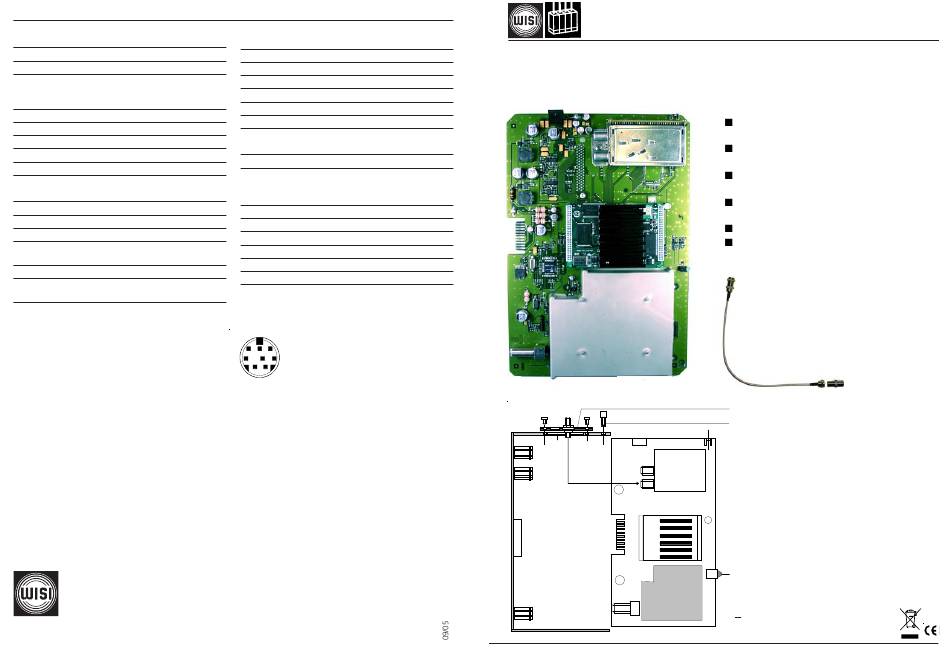

Technische Daten
Eingang
Frequenzbereich
49 - 862 MHz
Frequenzabstimmschritte
Pegel
24 - 89 dBµV
QAM 64 7/8
40 dBµV
QPSK
24 dBµV
OFDM-Spektrum (autom)
2k und 8k
Modulationsart
QPSK, 16, 64 QAM
Schutzintervall
1/32, 1/16, 1/8, 1/4 (autom)
Fehlerschutz
1/2, 2/3, 3/4, 5/6, 7/8 (autom.)
Kanalbreite
6, 7, 8 MHz
Video Decoder
ISO 13818-2
MPEG 2 (MP@ML)
Video Format
4:3 / 16:9
Video Norm (umschaltbar)
PAL / SECAM / NTSC-M
1 Vpp / 75 Ω
Videopegel
Audio Decoder
ISO 13818-3
MPEG (L1 / L2)
Audio-Format
Mono / Stereo / 2-Ton
Audio-Format Umschaltung
Manuell / Auto
wenn vom Programmanbieter unterstützt wird
WILHELM SIHN JR. GmbH & Co. KG
Empfangs- und Verteiltechnik
Wilhelm-Sihn-Straße 5-7, 75223 Niefern-Öschelbronn
Tel . 07233 / 66-292, Fax. 66-320, http://www.wisi.de
... a link to the future
Ausgang
Frequenzbereich
500 kHz
Frequenzabstimmschritte
Pegel
TV-Normen
S/N Video (CCIR-rec.567-1)
typ.56 dB, min.53 dB
Klirrfaktor
Allgemeine Daten
HF-Ein-/Ausgänge
Betriebsspannung
Leistungsaufnahme
Abmessungen
Betriebstemperaturbereich
Lagertemperaturbereich
Max. Luftfeuchte, nicht kondens.
EMV
1 Audio L Eingang
2 Audio L Ausgang
8
6
7
4
3 Audio R Eingang
5
3
4 Video-Ausgang
2
1
Technische Änderungen vorbehalten
Technical modifications reserved
45 – 862 MHz
250 kHz
WISI COMPACT HEADEND
88 - 98 dBµV
OK 79T
B/G, D/K, I, L, M
typ.1%, max. 2%
F / 75 Ω
12 VDC / 480 mA
5 VDC / 600 mA
30 VDC / 5 mA
< 8,8 W
45 x 250 x 175mm
0°C ... +55°C
-25°C ... +75°C
95 %
EN 50083-2
5 Audio R Ausgang
6 Masse
7 Video-Eingang
8 n.c.
Digital Terrestrische Kanalaufbereitung "Free-To-Air"
F
(1)
(A)
IEC
Betriebsanleitung
Empfang eines DVB-T-Signales und
Aufbereitung in einen analogen TV- Kanal
Eingangs- Ausgangsfrequenz
49-862 MHz / 45-862 MHz
Demultiplex und Decodierung von MPEG-2
Signalen
Einfügen von Teletext- , VPS-, WSS-Daten
EN 301775
Decoder-Buchse
Menüeinstellung mit Handset OK 41 / OK 41A
F
(A)
IEC
Gehäuse (1) ausbrechen. Mitgelieferte Blende und Kabel (A)
einschrauben.
Modul anschrauben
Netzstecker ziehen. Kabel (A) aufstecken
blinkt:
Normalbetrieb
leuchtet:
Modul wird gerade mit OK 41A eingestellt.
Hinweis: OK 40A bitte auf Software-Stand
>2.20 updaten!
044 497

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OK 79T and is the answer not in the manual?

Questions and answers

Summary of Contents for Wisi OK 79T

  • Page 1 WILHELM SIHN JR. GmbH & Co. KG Empfangs- und Verteiltechnik Hinweis: OK 40A bitte auf Software-Stand Wilhelm-Sihn-Straße 5-7, 75223 Niefern-Öschelbronn Tel . 07233 / 66-292, Fax. 66-320, http://www.wisi.de >2.20 updaten! ... a link to the future Technische Änderungen vorbehalten Technical modifications reserved...
  • Page 2 Bedienung Teletext-Seite Subpage 001...999 Gewählte Teletextseite wird angezeigt. Ausgeschaltet Mit OK 41 Handset (siehe Anleitung "OK 40 SATkompakt II" 041 678) oder www.wisi.de - Service Ausgangsfrequenz Out-Freq 471,25 MHz In 250-kHz-Schritten einstellen. - Technische Infos (45...862 MHz) Bedienschritt Display Einstellungen Dämpfung...
  • Page 3 WILHELM SIHN JR. GmbH & Co. KG Empfangs- und Verteiltechnik Note: Upgrade OK 40A to software version >2.20! P.O. BOX 1220, 75219 Niefern-Oeschelbronn, Germany Phone +49 7233 66 280, Fax - 66 350, http://www.wisi.de Technische Änderungen vorbehalten ... a link to the future Technical modifications reserved...
  • Page 4 Operation With handset OK 41A (refer to manual "OK 40 SATkompakt II" no. 041 678) or www.wisi.de Teletext page Subpage 001...999 Teletext page is enabled. - Service - Tecnical details Output frequency Out-Freq 471,25 MHz Settings in 250 kHz steps...
