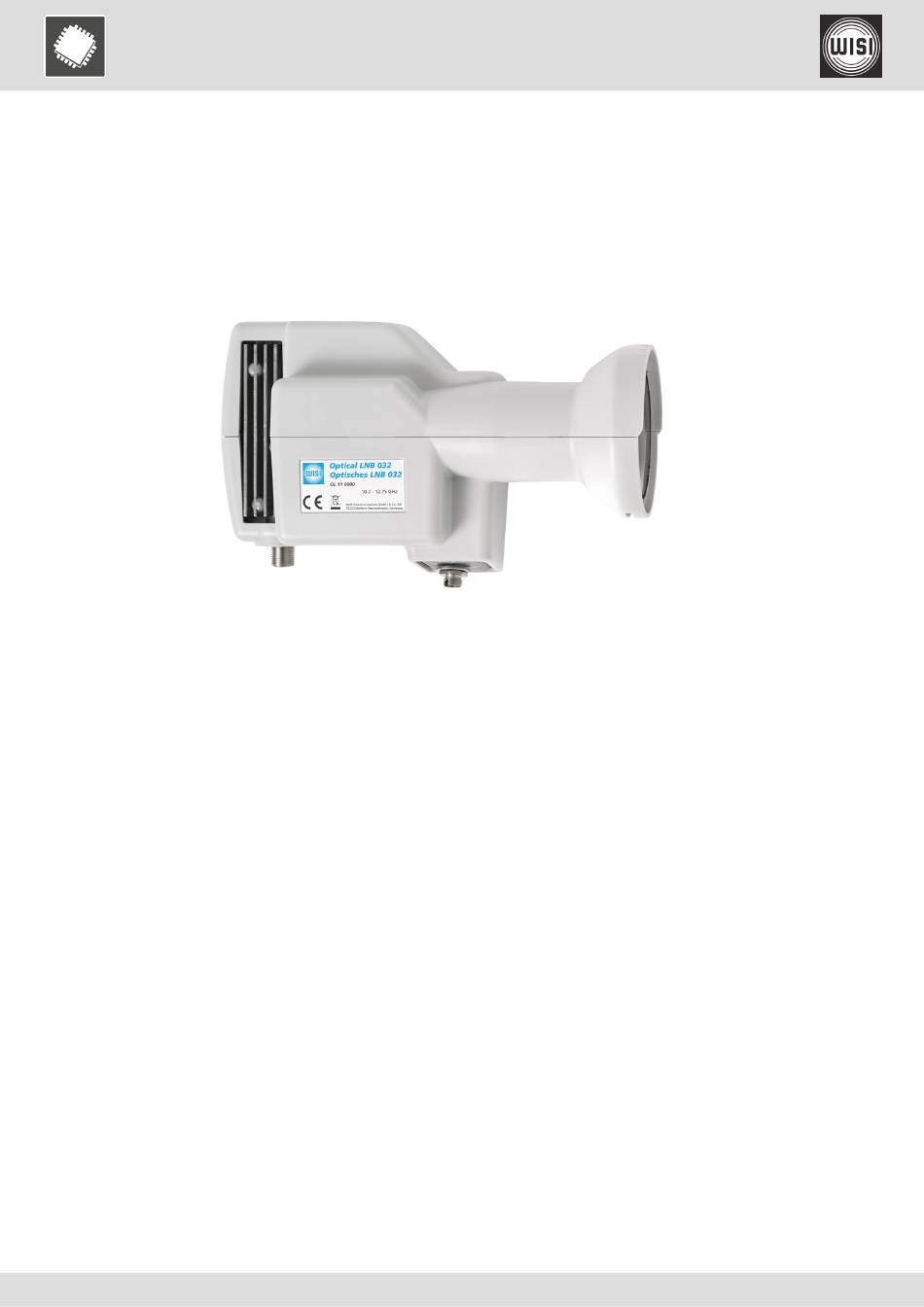

WISI OL 11 0000 / OL 12 0000
Optisches LNB
Montageanleitung / Assembly instruction
Die LNBs OL 11 000 und OL 12 000 setzen
das empfangene Satellitensignal in
optische Informationen um.
Installation:
1. Befestigen Sie das LNB in der Halterung
Ihrer Empfangsanlage.
2. Schließen Sie das Glasfaserkabel an den
optischen Ausgang des LNBs an.
3. Umschließen Sie den
FC/PC - Glasfaseranschluss mit der
mitgelieferten Dichtungstülle.
4. Zur Stromversorgung verbinden Sie das
LNB durch ein Koaxialkabel mit dem
externen Netzteil des Lieferumfanges.
5. Zur Ausrichtung der SAT-Antenne wird
ein optischer Rückumsetzer an das mon-
tierte LNB angeschlossen.
© WISI Commincations GmbH & Co.
Betriebsanleitung
Operating manual
Optical LNB
The LNBs OL 11 0000 and OL 12 0000
converts the incoming satellite signal
into optical information.
Installation:
1. Mount the LNB into the feed bracket
of the reception device.
2. Connect the fiber-optic cable to the
optical output of the LNB.
3. Wrap the FC/PC fiber optic connection
with the supplied sealing grommet.
4. For power supply, connect the LNB by
a coax cable with the provided power
supply unit.
5. For sat antenna adjustment will be an
optical converter connected to the in-
stalled LNB.
