INSTRUCTIONS DE FONCTIONNEMENT
Caframo Limited, 501273 Grey Road 1, Georgian Bluffs ON N0H 2T0, Canada
Toll-free: 800-567-3556 • Phone: 519-534-1080 • Fax: 519-534-1088
www.caframo.com

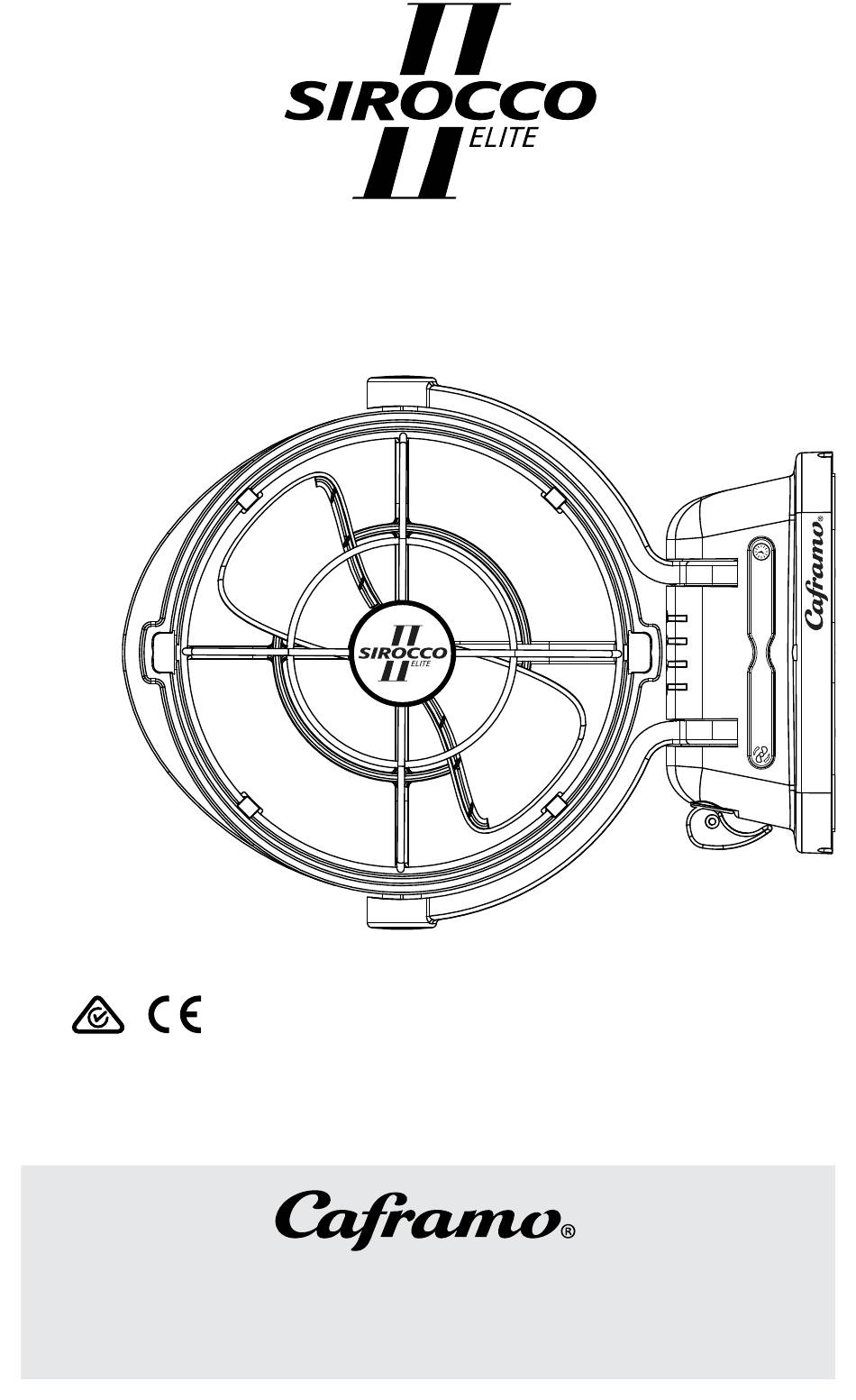

OPERATING INSTRUCTIONS
7012CAWBX 12/24V White Fan
7012CABBX 12/24V Black Fan
Versatile: 12V or 24V
Polyvalent : pour 12 ou 24 volts
contactus@caframo.com
7012MN001 Rev00
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Caframo Sirocco II Elite
Summary of Contents for Caframo Sirocco II Elite
- Page 1 7012CAWBX 12/24V White Fan 7012CABBX 12/24V Black Fan Versatile: 12V or 24V Polyvalent : pour 12 ou 24 volts Caframo Limited, 501273 Grey Road 1, Georgian Bluffs ON N0H 2T0, Canada Toll-free: 800-567-3556 • Phone: 519-534-1080 • Fax: 519-534-1088 www.caframo.com contactus@caframo.com...
-
Page 2: Installation
Installation requires a Phillips screwdriver, pliers and six #6 fasteners (not included). Please Note: The Sirocco II Elite features a powerful and efficient brushless motor. When turning on the fan, there will be a slight hesitation before the blade starts to spin. This is normal and is evidence that your fan is equipped with a long-lasting, high-performance, brushless motor. - Page 3 Recommended Screw Chart for mounting the Sirocco II Elite Mounting Surface Screw Size Fastener Length Tin Type Head Type Fiberglass Drilling Wood Pointed No.6 0.5" Steel Drilling Rounded (3.5mm) (12 mm) Aluminum Sheet Drilling Aluminium Heavy gauge Drilling III. Wiring a) Ensure nuts are fully tightened.
-
Page 4: Operation
IV. Slide fan base onto firmly secured backing plate. Secure fan to backing plate using the two provided screws. a) Slide fan onto backing plate. b) Secure with screws. Slide onto backing plate Secure with screws 2. Operation Ensure blade is clear of any obstructions that would cause it to jam. Lock fan arm in position before turning on. -
Page 5: Specifications
III. Timer The Sirocco II Elite is equipped with a timer feature that allows it to be set to a run time of 3, 6, 9 or 12 hours. To set the timer, press the Timer Button 1, 2, 3 or 4 times. The LED bar will light up beside the selected time and the fan will shut off when the timer setting expires. - Page 6 Overcurrent protection ensures protection against short circuit or damage to the motor. The Sirocco II Elite is equipped with Rotor-Lock protection. This feature protects the fan from overheating by automatically turning off the motor should an object obstruct the blade from spinning as it would under normal operation. The fan will automatically restart the motor every 30 seconds until the obstruction to the blade is removed and the blade is able to rotate normally.
-
Page 7: Limited Warranty
In order to claim the warranty on a purchased product, you may contact us at Customer Service: Outside U.S/Canada +1-519-534-1080 U.S/Canada -Toll free 1-800-567-3556 contactus@caframo.com Caframo Limited 501273 Grey Road 1, Georgian Bluffs ON N0H 2T0, Canada Toll-free: 800-567-3556 • Phone: 519-534-1080 • Fax: 519-534-1088 www.caframo.com... - Page 8 6 (non comprises). REMARQUE : Le modèle Sirocco II Elite est muni d’un moteur sans brosse très efficace et puissant. Lors de la mise en marche du ventilateur, une légère hésitation précède le mouvement de l’hélice.
- Page 9 III. Filage a) S’assurer que les écrous soient bien serrés. Fixer le fil marqué positif sur la borne positive, puis le négatif sur la borne négative. Fixer les fils correspondants Fixer les fils tels qu’illustré dans Écrou en laiton l’illustration à droite. Rondelle de blocage Utiliser des pinces pour serrer les...
- Page 10 IV. Glisser la base du ventilateur sur la plaque de fixation solidement fixée. Fixer le ventilateur sur la plaque de fixation, à l’aide des deux vis fournies. a) Glisser le ventilateur sur la plaque de fixation. b) Fixer avec les vis. Glisser sur la plaque de fixation...
-
Page 11: Spécifications
III. Minuterie Le modèle Sirocco II Elite est équipé avec une fonction de minuterie qui permet de régler sa durée de fonctionnement à 3, 6, 9 ou 12 heures. Pour régler la minuterie, presser sur le bouton minuterie 1, 2, 3 ou 4 fois. La barre de DEL s’illuminera près du délai choisi, et le ventilateur s’éteindra après que le... - Page 12 Sa protection contre la surcharge en courant assure sa protection contre les courts- circuits et contre les dommages au moteur. Le modèle Sirocco II Elite est équipé avec une protection contre le blocage du rotor. Cette fonction protège le ventilateur contre la surchauffe en éteignant automatiquement le moteur dans le cas où...
-
Page 13: Garantie Limitée
Service à la clientèle : De l’extérieur des États-Unis /Canada +1-519-534-1080 Ligne sans frais aux États-Unis /Canada 1-800-567-3556 contactus@caframo.com Caframo Limited 501273 Grey Road 1, Georgian Bluffs ON N0H 2T0, Canada Toll-free: 800-567-3556 • Phone: 519-534-1080 • Fax: 519-534-1088 www.caframo.com... -
Page 14: Product Registration
To register online please visit: www.caframolifestylesolutions.com/support/product-registration or complete the form below, detach and mail to: Caframo Limited, 501273 Grey Road 1, Georgian Bluffs, ON N0H 2T0, Canada *Product: Sirocco II Elite *Date Purchased: ____________________________ *Model Number: 7012 *Serial Number: _____________________________... -
Page 15: Carte D'enregistrement
Pour vous inscrire en ligne veuillez visiter : www.caframolifestylesolutions.com/support/product-registration ou remplissez le formulaire ci-dessous, détachez et envoyez à : Caframo Limited, 501273 Grey Road 1, Georgian Bluffs, ON N0H 2T0, Canada *Produit : Sirocco II Elite *Date de l’achat : ____________________________ *Numéro de modèle : 7012 *Numéro de série : _______________________... - Page 16 Caframo Limited 501273 Grey Road 1, Georgian Bluffs ON N0H 2T0, Canada Toll-free: 800-567-3556 • Phone: 519-534-1080 • Fax: 519-534-1088 www.caframo.com • contactus@Caframo.com © 2018 Caframo Limited. 7012MN001 Rev00...
