OPERATING INSTRUCTIONS
INSTRUCTIONS DE FONCTIONNEMENT

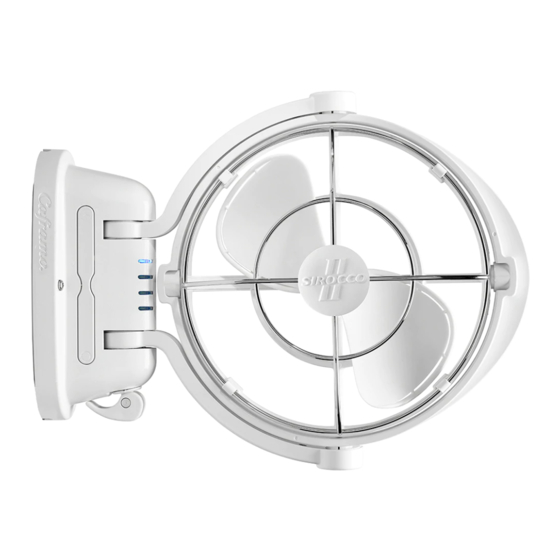

7010CAWBX 12/24 V White Fan
7010CABBX 12/24V Black Fan
Versatile: 12V or 24V
Polyvalent: pour 12 ou 24 volts
501273 Grey Road 1, Georgian Bluffs, Ontario N0H 2T0, Canada
Toll Free: 1-800-567-3556 | Phone: 519-534-1080 | Email: ContactUs@Caframo.com
www.caframo.com
Advertisement
Table of Contents
Related Manuals for Caframo Sirocco II 7010CAWBX
Summary of Contents for Caframo Sirocco II 7010CAWBX

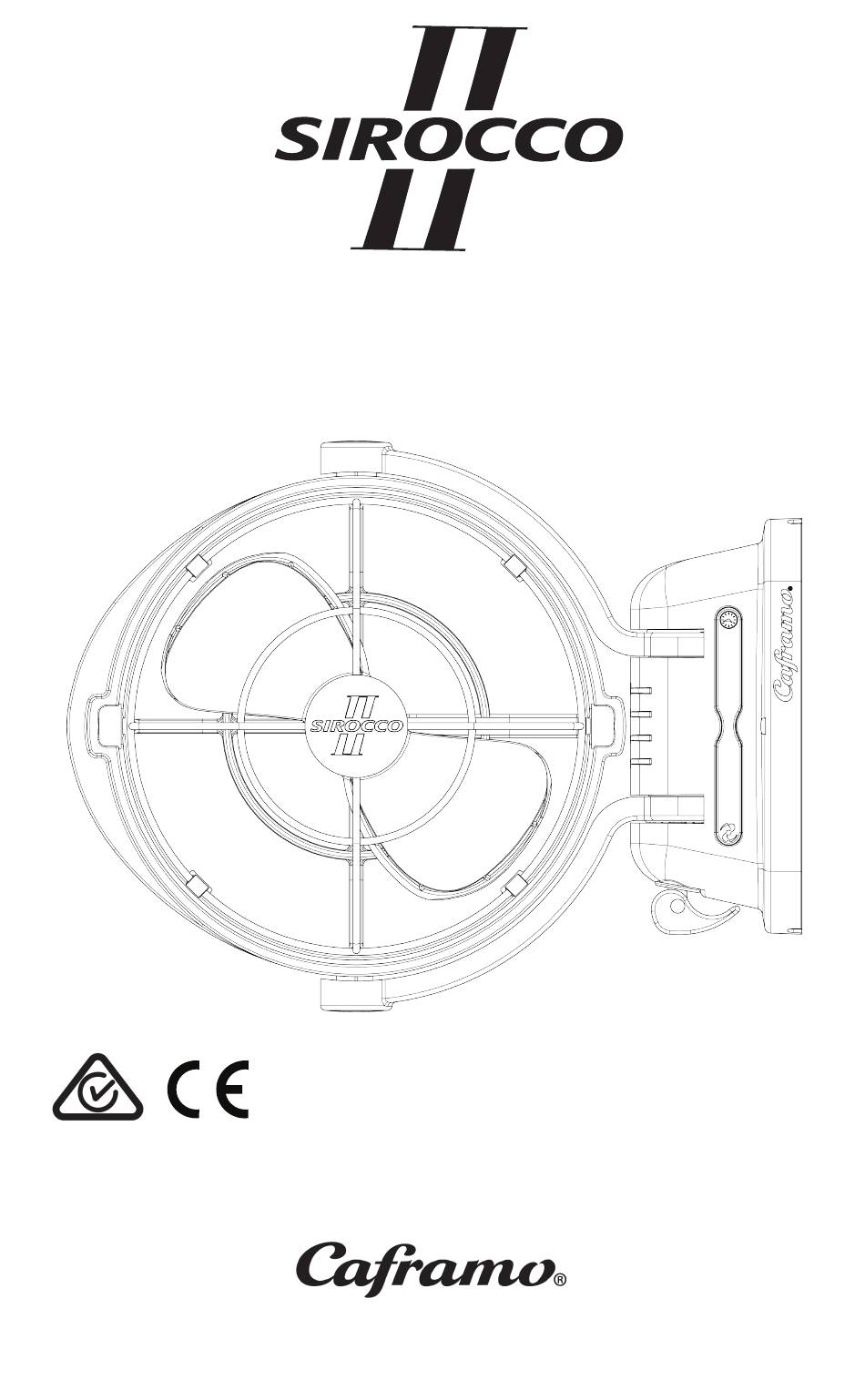

- Page 1 INSTRUCTIONS DE FONCTIONNEMENT 7010CAWBX 12/24 V White Fan 7010CABBX 12/24V Black Fan Versatile: 12V or 24V Polyvalent: pour 12 ou 24 volts 501273 Grey Road 1, Georgian Bluffs, Ontario N0H 2T0, Canada Toll Free: 1-800-567-3556 | Phone: 519-534-1080 | Email: ContactUs@Caframo.com www.caframo.com...
-
Page 3: Required For Installation
Read and Save these Instructions Required for Installation: o Phillips-head screwdriver o Six #6 fasteners Accessory Kit Includes: 2 Lock Washers 2 x 2.2mm brass nuts 1 Power Cord 2 x 3.2mm stainless steel nuts 1 Double Sided Adhesive Pad ... - Page 4 III. Wiring a. Place wire marked positive onto positive base screw, then negative to negative base screw. See Base Plate Above b. Secure wires following the order illustrated below. Use Pliers to tighten nuts. Brass Nut Lock Washer Do not rely Wire on hand Base Screw...
-
Page 5: Operation
IV. Slide fan base onto firmly secured backing plate. Secure fan to backing plate with two screws provided. a. Slide fan onto backing plate b. Secure with screws 2. Operation The fan blade must be clear of any obstructions that would cause the blade to jam. -
Page 6: Specifications
iii. Timer This fan is equipped with a timer feature that allows you to set a running time of 3, 6, 9 or 12 hours. To set timer, press Timer Button 1, 2, 3 or 4 times. The LED bar will light up beside selected time and fan will shut off when the timer setting expires. - Page 7 5. Safety Reverse polarity protection ensures protection of the fan when the input supply is connected in the reverse way. Overcurrent protection ensures protection against short circuit or damage to the motor. 6. Warnings To ensure your safety and the life of the fan, please observe the following: •Do not position the fan too closely to any object or material that may be sucked or drawn into the blade.
- Page 8 Lire et conserver ces instructions o Tournev is cruciforme Requis pour l'installation : o Six fixations #6 • 1 ruban adhésif à double face Le jeu • 2 écrous en laiton de 2,2 mm • 2 rondelles de blocage • 2 écrous en acier inoxydable d'accessoires de 3,2 mm •...
- Page 9 III. Filage a. Placer le fil marqué comme le positif sur la vis de base du positif, puis le négatif sur la vis de base du négatif. Fixer les fils correspondants ici b. Fixer les fils en suivant l'ordre illustré ci-dessous. Utiliser des pinces pour serrer les écrous.
- Page 10 IV. Glisser la base du ventilateur sur la plaque de fixation fixée solidement. Fixer le ventilateur sur la plaque de fixation avec les deux vis comprises. a. Glisser le ventilateur sur la plaque de fixation b. Fixer avec les vis 2.
- Page 11 iii. Minuterie Ce ventilateur est équipé d'une minuterie vous permettant de régler le temps de marche à 3, 6, 9 ou 12 heures. Pour régler la minuterie, appuyer sur le bouton de minuterie 1, 2, 3 ou 4 fois. L'indicateur à DEL s'illuminera près du délai sélectionné, et le ventilateur s'éteindra lorsque le délai sera écoulé.
- Page 12 5. Sécurité La protection contre une polarité inversée assure la protection du ventilateur si l'alimentation était branchée à l'envers. La protection contre les surintensités assure la protection contre les courts- circuits et protège le moteur contre les dommages. 6. Avertissements Pour assurer votre sécurité...
- Page 13 In order to claim the warranty on a purchased product, you may contact us at Customer Service – (Outside U.S/Canada) +1-519-534-1080 / (For U.S/Canada -Toll free) 1-800-567-3556 Email - contactus@caframo.com Garantie limitée Le produit que vous venez d’acheter est garanti par le fabricant pendant le période indiqué...
-
Page 14: Product Registration
Product Registration To register online please visit - www.caframolifestylesolutions.com/support/product-registration or complete the form below, detach and mail to: Caframo Limited, 501273 Grey Road 1, Georgian Bluffs, ON N0H 2T0, Canada, Sirocco II *Product: *Date Purchased: _________________________ 7010 *Model Number: *Serial Number:__________________________... -
Page 15: Carte D'enregistrement
Pour vous inscrire en ligne veuillez visiter - www.caframolifestylesolutions.com/support/product-registration ou remplissez le formulaire ci-dessous, détachez et envoyez à: Caframo Limited, 501273 Grey Road 1, Georgian Bluffs , ON N0H 2T0, Canada Sirocco II *Produit : *Date de l’achat : __________________ 7010 *Numéro de modèle :... - Page 16 501273 Grey Road 1, Georgian Bluffs, Ontario N0H 2T0, Canada Toll Free: 1-800-567-3556 | Phone: 519-534-1080 | Email: ContactUs@Caframo.com www.caframo.com...
