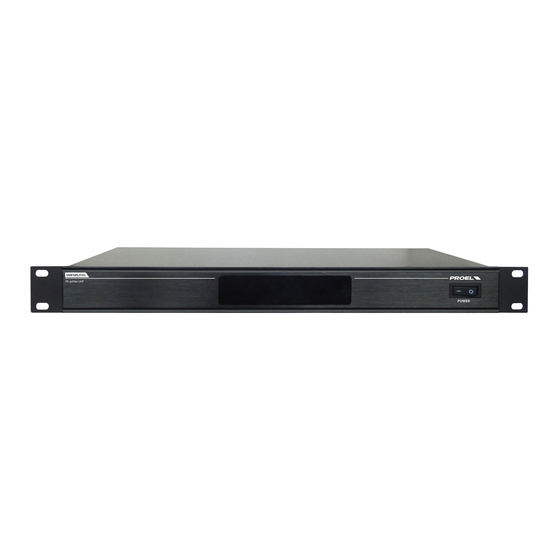

- Page 1 MANUALE UTENTE - INSTRUCTION MANUAL Ripartitore quadruplo di antenne 4 – way Antenna Splitter UHFSPLITAL...
-
Page 3: Table Of Contents
INDICE PRECAUZIONI D’USO ....................4 DESCRIZIONE ......................... 6 FUNZIONI E CONTROLLI ....................6 INSTALLAZIONE ......................7 CONTENUTO DELLA CONFEZIONE ................9 CARATTERISTICHE TECNICHE ..................9 ... -
Page 4: Precauzioni D'uso
PRECAUZIONI D’USO AVVERTENZA:Per ridurre il rischio di folgorazione, non rimuovere il coperchio (o il pannello posteriore). All’interno non sono contenute parti riparabili dall’utente; affidare la riparazione a personale qualificato. ATTENZIONE: Per ridurre il rischio d’incendio o di folgorazione, non esporre questo apparecchio alla pioggia o all’umidità. Questo simbolo, ove compare, segnala la presenza di un voltaggio pericoloso non isolato all’interno del corpo dell’apparecchio –... - Page 5 In caso si verifichino interferenze nel circuito di provenienza, il valore di THD sarà superiore al 10%. Non installare questo apparato in una libreria o in altri luoghi a spazio ristretto • PROEL S.P.A. declina ogni responsabilità in caso di scorretta installazione dell’unità.
-
Page 6: Descrizione
Grazie per aver scelto un prodotto Proel e della fiducia riposta nel nostro marchio, sinonimo di professionalità, accuratezza, elevata qualità ed affidabilità. Tutti i nostri prodotti sono conformi alle normative CE per utilizzazione continua in impianti di diffusione sonora. DESCRIZIONE Amplificatore e divisore d’antenna professionale attivo, permette la distribuzione su quattro canali diversity del segnale... -
Page 7: Installazione
Pannello Posteriore: fig. 2 1. Connettore ingresso antenna A. 2. Connettore ingresso antenna B 3. Presa per adattatore esterno di alimentazione rete. 4. Connettori TNC femmina di uscita per la distribuzione del segnale ricevuto dall’antenna B sulle prese di antenna B dei ricevitori. 5. - Page 8 Diagramma di connessione fig.3...
-
Page 9: Contenuto Della Confezione
482 x 44 x 200mm Dimensions (WxDxH) 1.7 Kg Weight La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di apportare miglioramenti ai prodotti esistenti, senza preavviso e in qualunque momento. REV. 00 16/14... - Page 11 INDEX IMPORTANT SAFETY INSTRUCTIONS ............... 12 DESCRIPTION ....................... 14 INSTALLATION ......................15 PACKAGE CONTENT ....................17 TECHNICAL FEATURES ....................17 ...
- Page 12 1. IMPORTANT SAFETY INSTRUCTIONS To reduce the risk of electric shock do not remove cover (or back panel). No user serviceable parts inside. Refer servicing to CAUTION: qualified personnel only. To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture. WARNING: This symbol is intended to alert the user of the presence of uninsulated dangerous voltage within the product enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.
- Page 13 In case of interference from source signal, THD value will exceed 10%. Do not place this unit in a bookshelf or in other enclosed spaces. • PROEL S.P.A. is not responsible for any damage that occurs due to incorrect installation of the unit.
- Page 14 Thank you for choosing this Proel product and for trusting our brand, which strives to be synonymous with professionalism, precision, high quality and reliability. All of our products comply with EC regulations regarding audio equipment for continuous use. 2. DESCRIPTION This professional active antenna splitter / booster splits the signal received from the two main “master”...
- Page 15 Rear Panel: pict.2 1. Antenna A input connector 2. Antenna B input connector 3. Mains socket 4. TNC female output connectors. They distribute the signal received to the antenna B input sockets of the receivers. 5. TNC female output connectors. They distribute the signal received to the antenna A input sockets of the receivers.
- Page 16 Connection diagram pict.3...
- Page 17 230Vac 50/60Hz / 12Vdc adapter Power Supply 482 x 44 x 200mm Dimensions (WxDxH) 1.7 Kg Weight Proel SpA maintains a policy of constant research and development, therefore we reserve the right to apply improvements to existing equipment without prior notice REV. 00 16/14...
- Page 20 PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 64027 Sant’Omero (Te) – Italy Tel: +39 0861 81241 Fax: +39 0861 887862 info@proel.com E-mail: www.proel.com...
