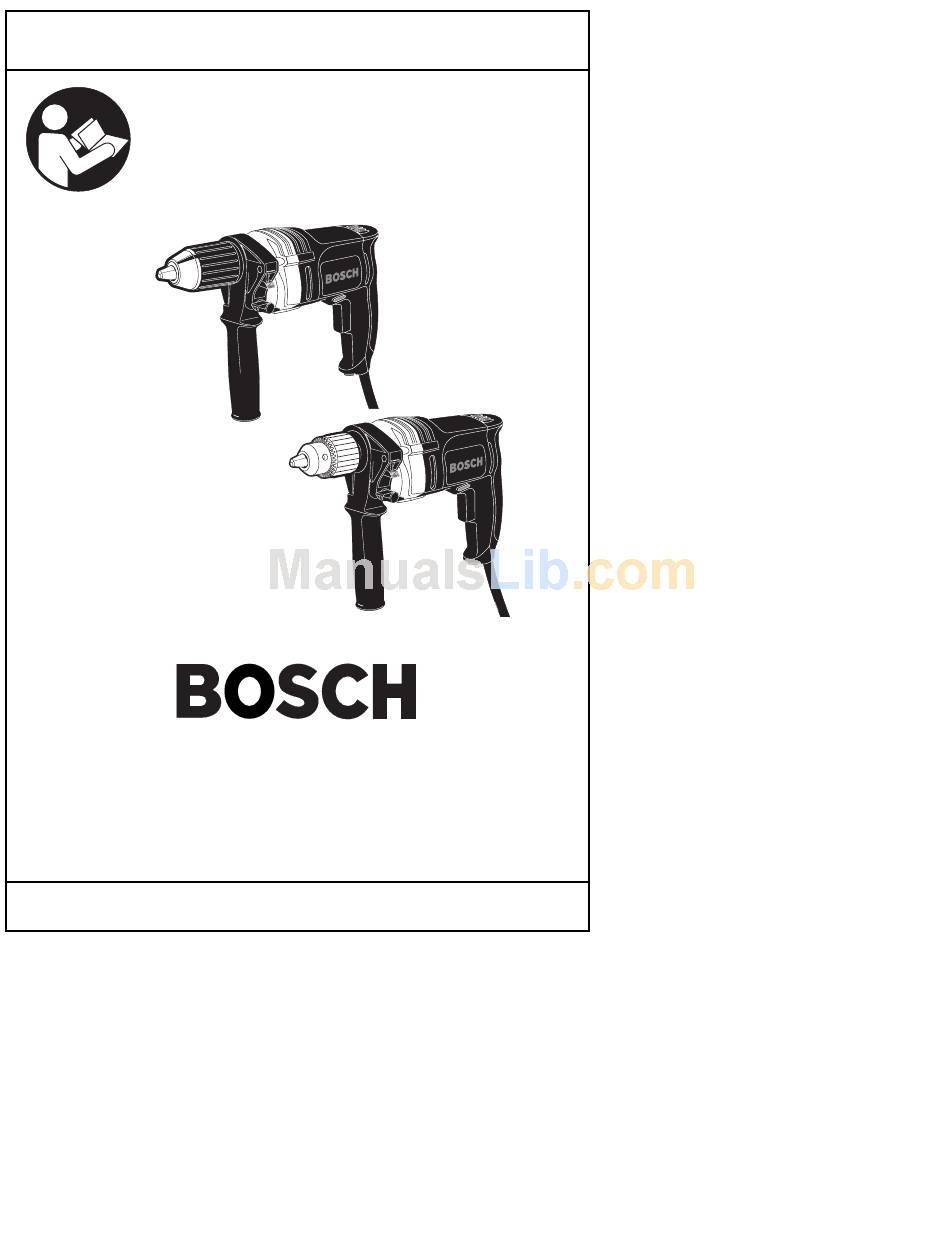

IMPORTANT:
Read Before Using
Operating/Safety Instructions
Consignes de fonctionnement/sécurité
Instrucciones de funcionamiento
y seguridad
1011VSR
1012VSR
1013VSR
1014VSR
1030VSR
1031VSR
1032VSR
1033VSR
1034VSR
1035VSR
Renseignement des consommateurs
Información para el consumidor
Toll Free Number:
1-877-BOSCH99 (1-877-267-2499) http://www.boschtools.com
For English
See page 2
IMPORTANT :
Lire avant usage
Consumer Information
Appel gratuit :
Número de teléfono gratuito:
Parlez-vous français?
Voir page 11
IMPORTANTE:
Leer antes de usar
¿Habla español?
Ver página 20

Advertisement

Table of Contents
loading

Summary of Contents for Bosch 1011VSR

  • Page 1 IMPORTANT: IMPORTANT : Read Before Using Lire avant usage Operating/Safety Instructions Consignes de fonctionnement/sécurité Instrucciones de funcionamiento y seguridad 1011VSR 1012VSR 1013VSR 1014VSR 1030VSR 1031VSR 1032VSR 1033VSR 1034VSR 1035VSR Consumer Information Renseignement des consommateurs Información para el consumidor Toll Free Number: Appel gratuit : 1-877-BOSCH99 (1-877-267-2499) http://www.boschtools.com...
  • Page 2: Power Tool Safety Rules

    Power Tool Safety Rules Read and understand all instructions. Failure to follow all instructions WARNING listed below, may result in electric shock, fire and/or serious personal injury. SAVE THESE INSTRUCTIONS Work Area Keep your work area clean and well lit. Cluttered benches and dark areas invite accidents.
  • Page 3 Contact with a “live” wire will make exposed metal parts of the tool “live” and shock the operator. Do not drill, fasten or break into existing walls or other blind areas where electrical wiring may exist.
  • Page 4 Be ready for a strong reaction torque. The drill body will tend to twist in the opposite direction as the drill bit is rotating. Do not grasp the tool or place your hands too close to the spinning chuck or drill bit.
  • Page 5 Current Frequency (cycles per second) Power Weight Time Time Size of drill bits, grinding wheels, etc. Rotational speed, at no load orbits etc. per minute Zero speed, zero torque... Speed, torque or position settings. Higher number means greater speed Speed is increasing from 0 setting...
  • Page 6: Functional Description And Specifications

    COLLAR KEYLESS CHUCK CHUCK AUXILIARY HANDLE Model Amperage No load Screw rating speed Sizes 1011VSR 6.5 A 0-1,100/min #8 x 3” 1012VSR * 6.5 A 0-1,100/min #8 x 3” 1013VSR 6.5 A 0-850/min #8 x 3” 1014VSR * 6.5 A 0-850/min #8 x 3”...
  • Page 7: Operating Instructions

    To prevent friction burns, or WARNING possible hand injury, do not loosen or tighten the chuck by using the power of the drill. REMOVING CHUCK Open the chuck all the way, remove left-hand thread screw inside chuck by turning it clockwise.
  • Page 8 2/3 the diameter of the screw. If the material is soft, drill only 2/3 the proper length. If it is hard, drill the entire length. Second, unclamp the pieces and drill the second hole the same diameter as the screw shank in the first or top piece of wood.
  • Page 9 Use a “back-up” block of wood for work that is likely to splinter, such as thin materials. You will drill a cleaner hole if you ease up on the pressure just before the bit breaks through the wood. Then complete the hole from the back side.
  • Page 10: Maintenance

    Maintenance Service Preventive maintenance WARNING performed by unauth- orized personnel may result in misplacing of internal wires and components which could cause serious hazard. recommend that all tool service be performed by a Bosch Factory Service Center or Authorized Bosch Service Station. TOOL LUBRICATION Your Bosch tool has been properly lubricated and is ready to use.
  • Page 11: Règles De Sécurité Générales

    Règles de Sécurité Générales Vous devez lire et comprendre toutes les instructions. Le non-respect, même AVERTISSEMENT partiel, des instructions ci-après entraîne un risque de choc életrique, d'incendie et/ou de blessures graves. CONSERVEZ CES INSTRUCTIONS Aire de travail Veillez à ce que l'aire de travail soit propre et bien éclairée.
  • Page 12 Ne forcez pas l'outil. Utilisez l'outil approprié à la tâche. L'outil correct fonctionne mieux et de façon plus sécuritaire. Respectez aussi la vitesse de travail qui lui est propre. N'utilisez pas un outil si son interrupteur est bloqué. Un outil que vous ne pouvez pas commander par son interrupteur est dangereux et doit être réparé.
  • Page 13 Si le foret grippe dans l'ouvrage, relâchez la gâchette immédiatement, inversez le sens de rotation et appuyez lentement sur la gâchette pour faire ressortir le foret. Soyez prêt à un fort couple de réaction. Le corps de la perceuse aura tendance à tordre en sens opposé...
  • Page 14 IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre. Symbole Volts Ampères Hertz Watt Kilogrammes Minutes...
  • Page 15: Description Fonctionnelle Et Spécifications

    MANDRIN POIGNÉE AUXILIAIR Numéro Intensité Vitesse Tailles de modèle nominale à vide de vis 1011VSR 6.5 A 0-1 100/min #8 x 75mm 1012VSR * 6.5 A 0-1 100/min #8 x 75mm 1013VSR 6.5 A 0-850/min #8 x 75mm 1014VSR * 6.5 A...
  • Page 16: Consignes De Fonctionnement

    Consignes de fonctionnement VITESSE VARIABLE COMMANDÉE PAR GÂCHETTE Votre perceuse est équipée d’une gâchette à vitesse variable. La vitesse de la perceuse peut être réglée de zéro au régime maximum spécifié sur la plaque signalétique. La vitesse s’ajuste par la pression que vous exercez sur la gâchette.
  • Page 17 CLÉ DE MANDRIN ET AIRE DE RANGEMENT Les modèles à clé sont munis d’une clé à mandrin qui peut commodément être rangée sur le protège-cordon où elle est toujours disponible et ne risque pas d’être perdue ou égarée (Fig. 5). FIG.
  • Page 18 FORETS Inspectez toujours les forets pour y relever toute usure excessive. N’utilisez que des forets affilés et en bon état. FORETS À SIMPLE SPIRALE : Offerts avec tiges droites et réduites pour le perçage du bois et le perçage non exigeant des métaux.
  • Page 19: Entretien

    Service Tout entretien préventif AVERTISSEMENT effectué personnels non autorisés peut résulter en mauvais placement de fils internes ou de pièces, ce qui peut présenter un danger grave. Nous vous conseillons de faire faire tout l’entretien par un centre de service d’usine Bosch ou une station service agréée Bosch.
  • Page 20 Normas de seguridad para herramientas mecánicas Lea y entienda todas las instrucciones. El incumplimiento de todas las instrucciones ADVERTENCIA indicadas a continuación puede dar lugar a sacudidas eléctricas, incendios y/o lesiones personales graves. CONSERVE ESTAS INSTRUCCIONES Area de trabajo Mantenga el área de trabajo limpia y bien iluminada. Las mesas desordenadas y las áreas oscuras invitan a que se produzcan accidentes.
  • Page 21 Utilización y cuidado de las herramientas Utilice abrazaderas u otro modo práctico de fijar y soportar la pieza de trabajo a una plataforma estable. La sujeción de la pieza de trabajo con la mano o contra el cuerpo resulta inestable y puede ocasionar pérdida de control.
  • Page 22 Si la broca se atasca en la pieza de trabajo, suelte el gatillo inmediatamente, invierta el sentido de giro y apriete lentamente el gatillo para sacar la broca. Esté preparado para un fuerte par motor de reacción. El cuerpo del taladro tenderá a torcerse en sentido contrario al del giro de la broca.
  • Page 23 IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad. Símbolo Nombre Volt Ampere Hertz Watt...
  • Page 24: Descripción Funcional Y Especificaciones

    MANDRIL MANGO AUXILIAR Amperaje Velocidad No. de Tamaños nominal sin carga modelo de tornillo 1011VSR 6.5 A 0-1 100/min #8 x 75mm 1012VSR * 6.5 A 0-1 100/min #8 x 75mm 1013VSR 6.5 A 0-850/min #8 x 75mm 1014VSR * 6.5 A...
  • Page 25: Instrucciones De Funcionamiento

    Instrucciones de funcionamiento VELOCIDAD VARIABLE CONTROLADA POR GATILLO La herramienta está equipada con un interruptor gatillo de velocidad variable. La velocidad de la herramienta se puede controlar desde las “Revoluciones por minuto” mínimas hasta las “Revoluciones por minuto” máximas indicadas en la placa del fabricante por medio de la presión que usted ejerce sobre el gatillo.
  • Page 26 LLAVE DE MANDRIL Y AREA PARA Los modelos de apriete con llave están equipados con una llave de mandril que puede ubicarse convenientemente en el protector del cordón, donde siempre se encuentra a mano y es improbable que se pierda o se olvide en algún lugar (Fig. 5). FIG.
  • Page 27 BROCAS PARA TALADRO Inspeccione siempre las brocas para ver si se ha producido un desgaste excesivo. Utilice únicamente brocas que están afiladas y en buenas condiciones. BROCAS DE ESPIRAL: Disponibles con cuerpos rectos y acortados para taladrado de madera y taladrado ligero de metal.
  • Page 28: Mantenimiento

    Mantenimiento Servicio El mantenimiento preventivo ADVERTENCIA realizado por personal no autorizado pude dar lugar a la colocación incorrecta de cables y componentes internos que podría constituir un peligro serio. Recomendamos que todo el servicio de las herramientas sea realizado por un Centro de servicio de fábrica Bosch o por una Estación de servicio Bosch autorizada.
  • Page 29 Notes: -29-...
  • Page 30 Remarques : -30-...
  • Page 31 Notas: -31-...
  • Page 32 BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory. THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES, SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.
