VPC​ ​ M ONGOOST-50​ ® ​ ​ ​ B ASE
QUICK​ ​ S TART​ ​ G UIDE
VPC​ ​ M ONGOOST-50®​ ​ B ASE

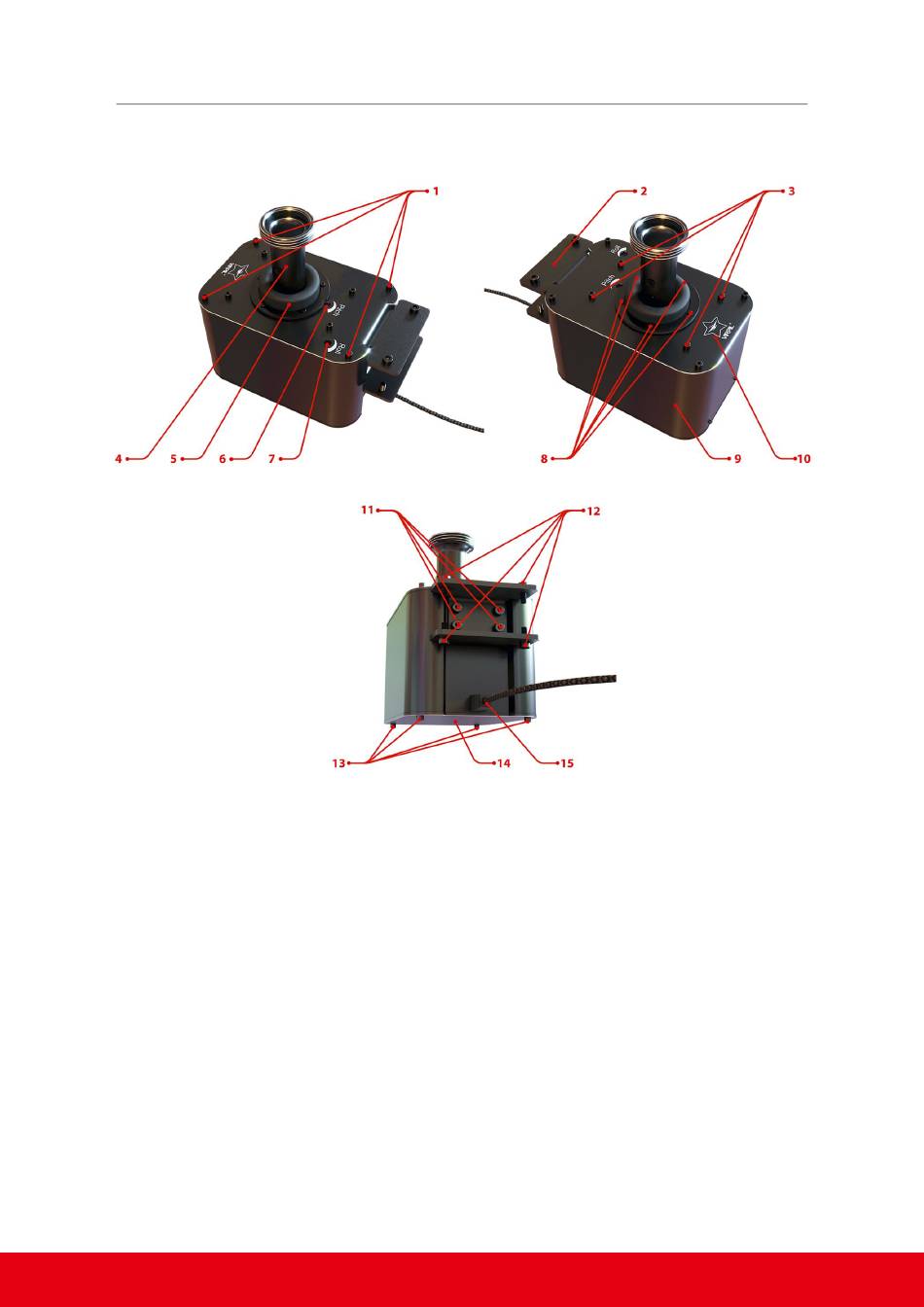

FIGURE​ ​ 1
1. 4​ ​ x ​ ​ M 4​ ​ S crews​ ​ - ​ ​ A ffixing​ ​ u pper​ ​ p late​ ​ t o​ ​ b ase​ ​ e xterior.
2. U-Bracket​ ​ f or​ ​ a ttaching​ ​ t o​ ​ t he​ ​ V PC​ ​ D esk​ ​ M ount​ ​ o r​ ​ o ther​ ​ m outhing​ ​ m ethod.
3. 4​ ​ x ​ ​ M 4​ ​ S crews​ ​ - ​ ​ A ffixing​ ​ u pper​ ​ p late​ ​ t o​ ​ g imbal​ ​ s tructure.
4. Grip​ ​ s tem​ ​ w ith​ ​ s crew-thread​ ​ c onnector​ ​ a nd​ ​ M ini​ ​ D IN​ ​ 5 ​ ​ P in​ ​ c onnector.
5. Rubber​ ​ b oot​ ​ f or​ ​ d ust​ ​ p rotection.
6. Access​ ​ p ort​ ​ f or​ ​ a djusting​ ​ t he​ ​ " Pitch"​ ​ ( Y)​ ​ a xis​ ​ l oading​ ​ f orce.
7. Access​ ​ p ort​ ​ f or​ ​ a djusting​ ​ t he​ ​ " Roll"​ ​ ( X)​ ​ a xis​ ​ l oading​ ​ f orce.
8. 5​ ​ x ​ ​ M 3​ ​ S crews​ ​ - ​ ​ A ffixing​ ​ r ubber​ ​ b oot​ ​ t o​ ​ u pper​ ​ p late.
9. Base​ ​ e xterior​ ​ h ousing.
10. Upper​ ​ p late.
11. 4​ ​ x ​ ​ M 5​ ​ S crews​ ​ - ​ ​ A ffixing​ ​ U -Bracket​ ​ t o​ ​ b ase​ ​ e xterior​ ​ a nd​ ​ g imbal​ ​ s tructure.
12. 4​ ​ x ​ ​ M 5​ ​ S crews​ ​ - ​ ​ A ffixing​ ​ U -Bracket​ ​ t o​ ​ V PC​ ​ D esk​ ​ M ount​ ​ o r​ ​ o ther​ ​ m ounting​ ​ s olution.
13. 4​ ​ x ​ ​ M 4​ ​ S crews​ ​ - ​ ​ A ffixing​ ​ l ower​ ​ p late​ ​ t o​ ​ b ase​ ​ e xterior.
14. Lower​ ​ p late.
15. USB​ ​ 2 .0​ ​ c able.
