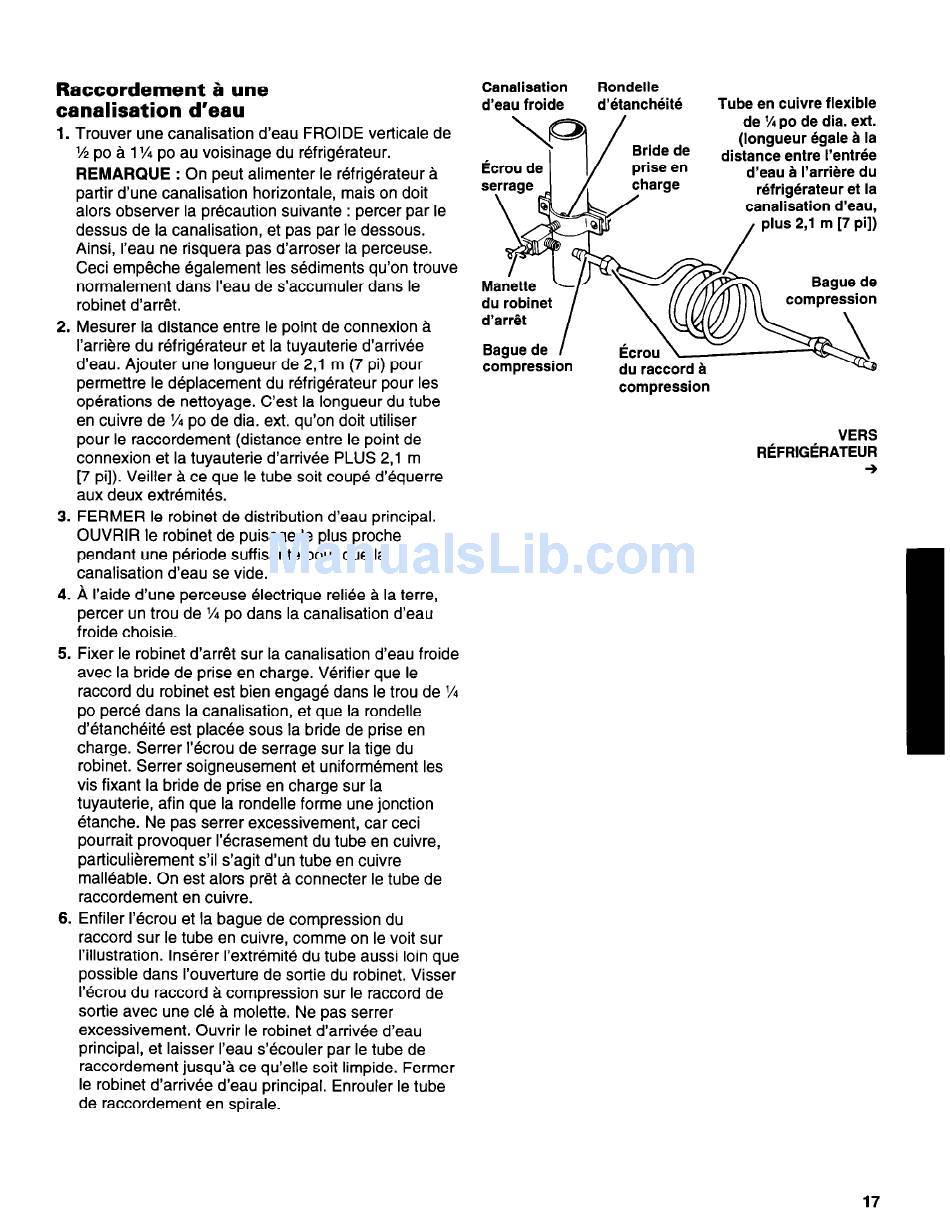

Raccordement B une
canalisation d'eau
1. Trouver une canalisation d'eau FROIDE verticale de
YZ po a 1 l/4 po au voisinage du refrigerateur.
REMARQUE
: On peut alimenter le refrigerateur a
partir dune canalisation horizontale, mais on doit
alors observer la precaution suivante : perter par le
dessus de la canalisation, et pas par le dessous.
Ainsi, I'eau ne risquera pas d'arroser la perceuse.
Ceci empeche egalement les sediments qu'on trouve
normalement dans I'eau de s'accumuler dans le
robinet d'arret.
2. Mesurer la distance entre le point de connexion a
I'arriere du refrigerateur et la tuyauterie d'arrivee
d'eau. Ajouter une longueur de 2,l m (7 pi) pour
permettre le deplacement du refrigerateur pour les
operations de nettoyage. C'est la longueur du tube
en cuivre de 1/4 po de dia. ext. qu'on doit utiliser
pour le raccordement (distance entre le point de
connexion et la tuyauterie d'arrivee PLUS 2,l m
[7 pi]). Veiller a ce que le tube soit coupe d'equerre
aux deux extremites.
3. FERMER le robinet de distribution d'eau principal.
OUVRIR le robinet de puisage le plus proche
pendant une periode suff isante pour que la
canalisation d'eau se vide.
4. A I'aide dune perceuse electrique reliee & la terre,
perter un trou de YI po dans la canalisation d'eau
froide choisie.
5. Fixer le robinet d'arret sur la canalisation d'eau froide
avec la bride de prise en charge. Verifier que le
raccord du robinet est bien engage dans le trou de l/4
po per& dans la canalisation, et que la rondelle
d'etancheite est placee sous la bride de prise en
charge. Serrer l'ecrou de serrage sur la tige du
robinet. Serrer soigneusement et uniformement les
vis fixant la bride de prise en charge sur la
tuyauterie, afin que la rondelle forme une jonction
etanche. Ne pas serrer excessivement, car ceci
pourrait provoquer I'ecrasement du tube en cuivre,
particulierement s'il s'agit d'un tube en cuivre
malleable. On est alors pret a connecter le tube de
raccordement en cuivre.
6. Enfiler I'ecrou et la bague de compression du
raccord sur le tube en cuivre, comme on le voit sur
I'illustration. lnserer I'extremite du tube aussi loin que
possible dans I'ouverture de sortie du robinet. Visser
I'ecrou du raccord a compression sur le raccord de
sortie avec une cle a molette. Ne pas serrer
excessivement. Ouvrir le robinet d'arrivee d'eau
principal, et laisser I'eau s'ecouler par le tube de
raccordement jusqu'a ce qu'elle soit limpide. Fermer
le robinet d'arrivee d'eau principal. Enrouler le tube
de raccordement en spirale.
Canalisation
d'eau froide
Rondelle
dWanch6it6 Tube en cuivre flexible
de % po de dia. ext.
(longueur 6gale B la
distance entre I'entrbe
d'eau B I'arrke du
kfrigkrateur et la
canalisation d'eau,
compression
VERS
REFRIGERATEUR
+
