Montage - Bosch TS2100 Operating/Safety Instructions Manual

Pour le montage de la scie à table Bosch
4000 / 4100 / GTS1041A sur la plateforme de
support TS2100

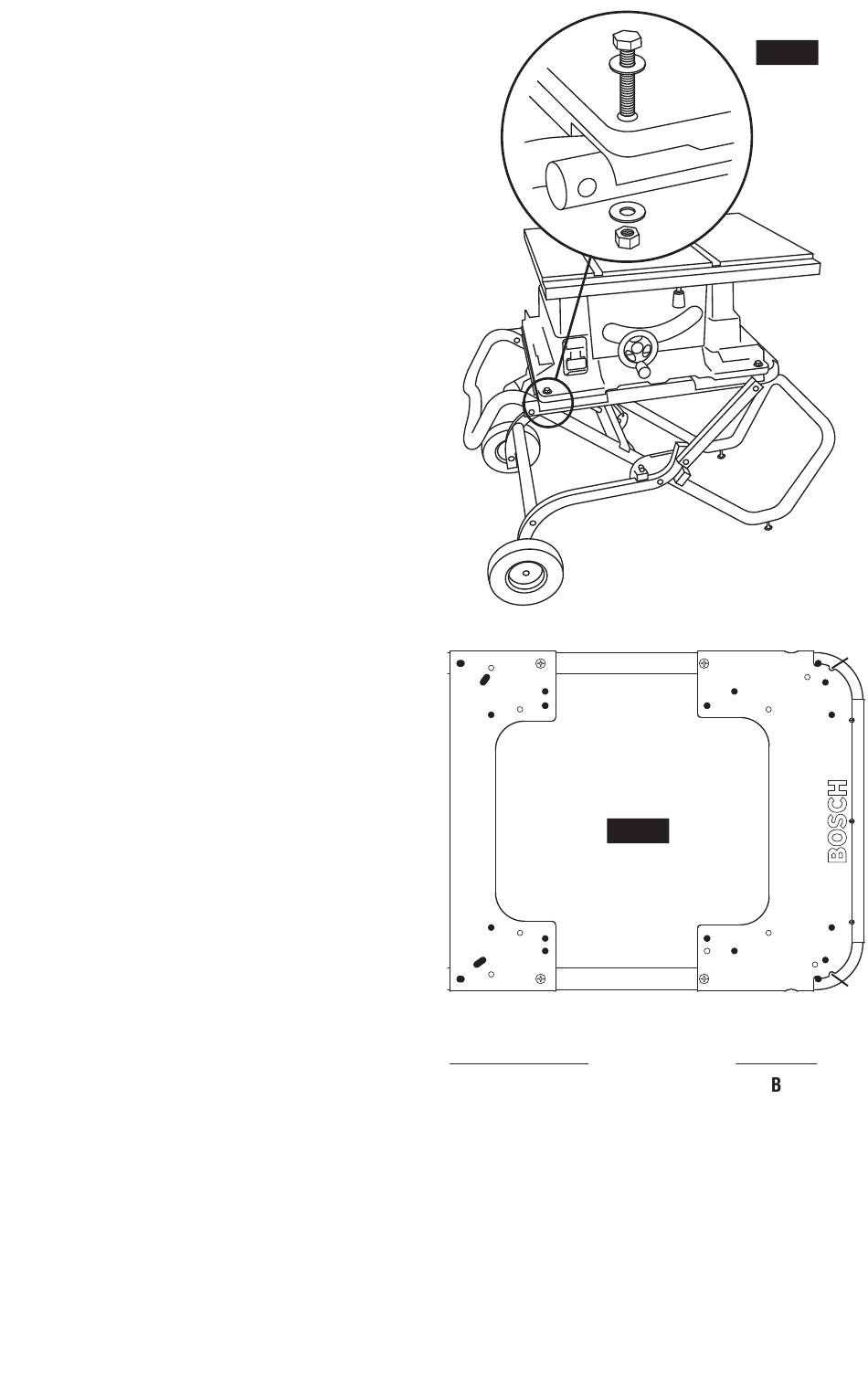

1. En utilisant le schéma de la page 19 (Figure C),
localisez les trous de montage Bosch 4000 / 4100 /
GTS1041A et positionnez la scie sur le support
comme illustré à la Figure B.
2. Montage de la scie à table 4100 / GTS1041A :
Alignez la scie comme illustré à la Figure A. Placez
une (1) rondelle plate de 6 mm sur un (1) boulon à
tête hexagonale de 6 mm x 110 mm et insérez le
boulon à travers le trou de montage dans la scie à
table et à travers le dessus de la table de support.
Montage de la scie à table 4000 :
Alignez la scie comme illustré à la Figure B. Placez
une (1) rondelle plate de 6 mm sur un (1) boulon à
tête hexagonale de 6 mm x 75 mm et insérez le
boulon à travers le trou de montage dans la scie à
table et à travers le dessus de la table de support.
3. Placez une (1) rondelle plate de 6 mm et serrez
fermement à l'aide d'un (1) contre-écrou de 6 mm.
Répétez la même procédure sur les trois autres trous
de montage.
Pour le montage d'autres scies à table à
modèle TS2100
Important : avant de monter une scie à table DeWalt,
Craftsman, Makita, ou Hitachi, insérez les vis à tête
cruciforme de 8 mm x 50 mm dans chaque
emplacement de trou « B » (« * » indiqué sur
l'illustration) et serrez en utilisant les contre-écrous
de 8 mm.
1. En vous servant du diagramme ci-dessous,
localisez les trous de montage appropriés pour la
scie à table que vous souhaitez utiliser et
positionnez la scie sur la plateforme de support en
conséquence.
Pour emploi avec une scie à table Hitachi :
Si votre plate-forme TS2100 n'a pas de trous « H
», vous devrez percer des trous. Placez la scie au-
dessus du centre de l'ouverture et dessinez des
repères au crayon (à travers les trous des pattes de
fixation en forme de L sur les plaques de montage
du dessus de table. Retirez la scie et percez quatre
(4) trous de 5/16 po de diamètre à travers les
plaques de montage.
Pour utilisation avec la scie à table Ridgid :
Localisez les quatre trous « R » dans les deux
plaques de montage et percez quatre (4) trous de
3/8 po de diamètre traversant complètement le
châssis de la plateforme.
2. Utilisez les éléments de quincaillerie appropriés
pour votre modèle de scie à table.
R
B*
M
D
H
C I
C
I
H
D
M
B*
R
MODÈLES DE
SCIES À TABLE
Bosch 4100/4000/GTS1041A
Bosch GTS1031
Dewalt DW744
Craftsman 21830
Makita 2703
Hitachi C10RAZ**
Ridgid TS2400LS**
**Cf. les instructions particulières
-19-
FIG. B
TS2100
M
I
H
FIG. C
H
I
M
TROUS DE

MONTAGE

I
D
C
M
H
R
R
B
D
C
C
D
B
R
