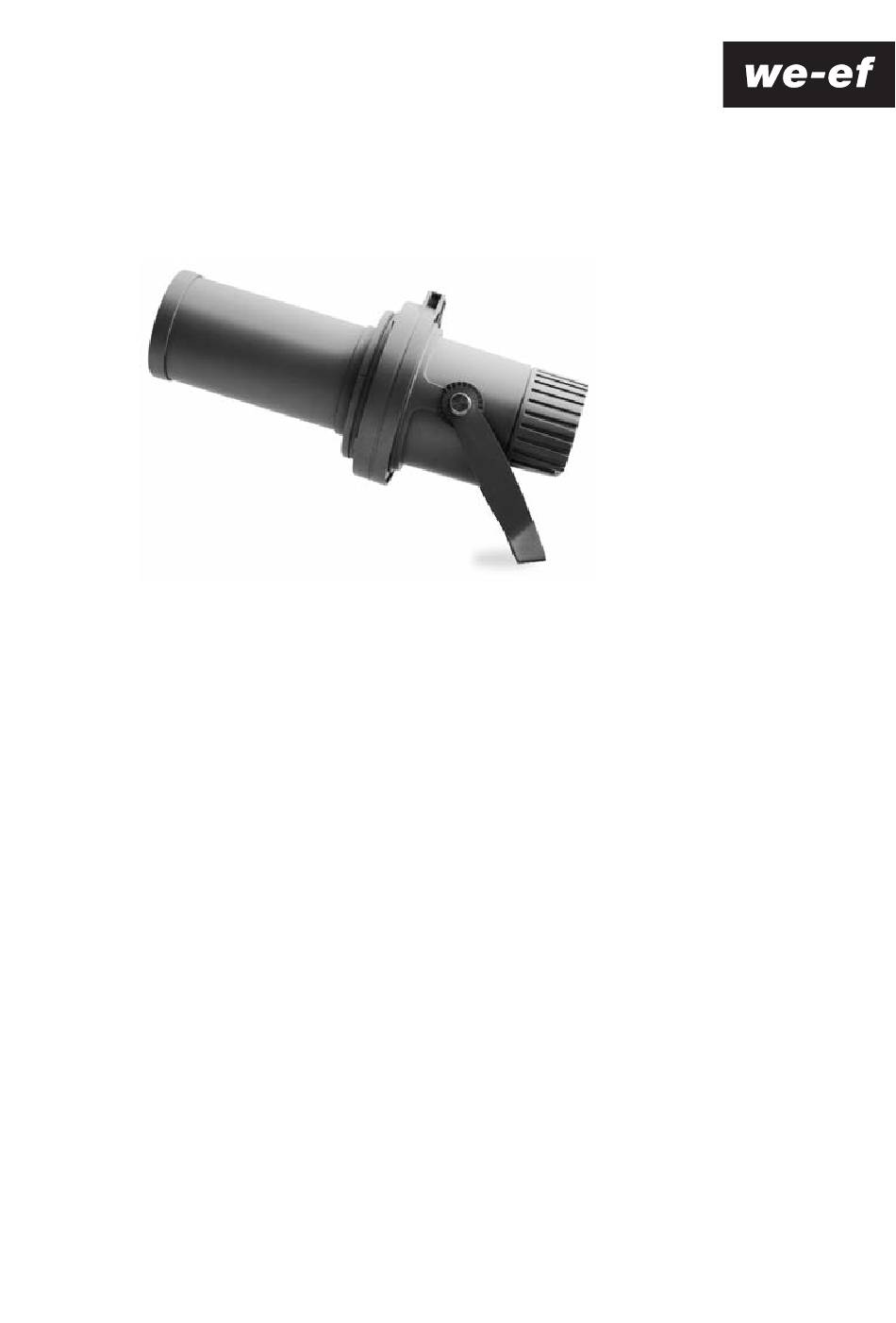

- Page 1 WE-EF LEUCHTEN Montage- und Wartungshinweise für Scheinwerfer mit GOBO FLC240 BL [ZP] / [GP] / [FP] Installation and Maintenance Instructions for Floodlight with GOBO FLC240 BL [ZP] / [GP] / [FP]...
-
Page 2: Montage
Scheinwerfer mit GOBO Floodlight with GOBO ø 270 ø 165 ø 14 ø 18 Lampen / Lamps HIT 150W ........G12 Schutzart / Protection: IP66 Ø... - Page 3 3) Abb. 1: Die Schrauben A am Anschlusskasten lösen 3) Fig. 1: Loosen the screws A of the connection box and und den Deckel B abnehmen. take off the cover B. 4) Die entsprechend zugeschnittene Anschlussleitung 4) Insert the corresponding cut connection cable through durch die Kabelverschraubung C führen.
- Page 4 Für eine feinere Justierung kann jetzt die mittlere 12) Fig. 6.3: To change the size of the figure, push lens 1 Rändel schraube von Linse 1 gelöst werden und durch to lens 2 and then push both lenses at the same time Drehung des Linsenhalters die Feineinstellung vorge- forward.
- Page 5 Abb. 1 fig. 1 Abb. 2 fig. 2 Transportsicherung entfernen Remove transportation safety catch Oter la protection de transport en polystyrène Abb. 3 fig. 3...
- Page 6 Abb. 4 fig. 4 Abb. 5 Abb. 7 fig. 5 fig. 7 Abb. 8 fig. 8...
- Page 7 Abb. 6.1 fig. 6.1 Bestigungsplatte Mounting plate Plaque de fixation Linse 1 Linse 2 Anfangsposition - min. Abstand 60 mm Lens 1 Lens 2 Start position - min. distance 60 mm Lentille 1 Lentille 2 Position inititale - distance min. 60 mm Abb.
- Page 8 WE-EF LIGHTING Thailand Australia Tel +66 2 738 9610-14 Tel +61 3 8587 0444 Fax +66 2 175 2174 Fax +61 3 8587 0499 info.asiapacific@we-ef.com info.australia@we-ef.com FLC240_BL_010911 / 006-0916 Technische Änderungen vorbehalten. Technical specifications are subject to change. © WE-EF 2011...
