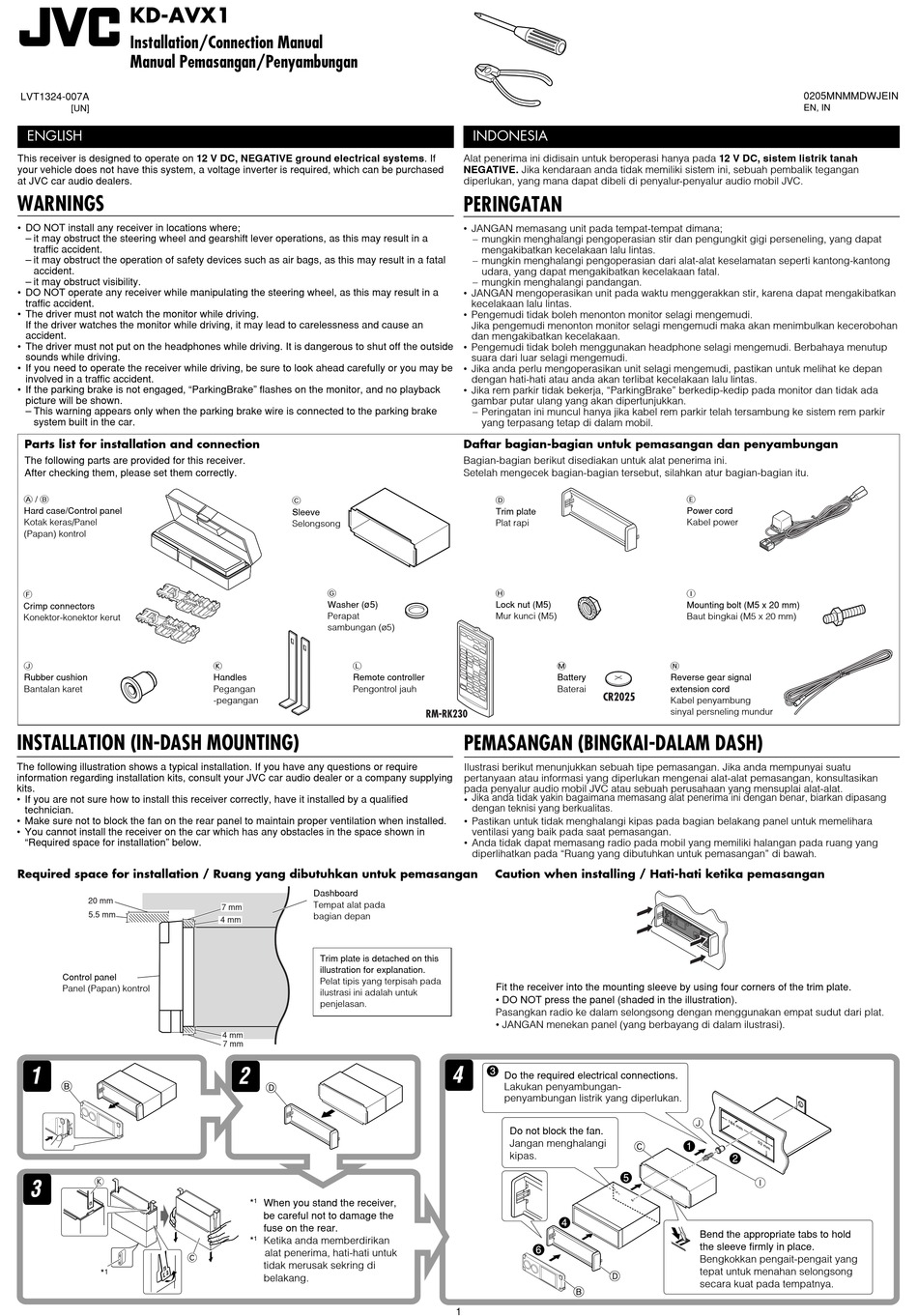

JVC KD-AVX1 Installation & Connection Manual

KD-AVX1
Installation/Connection Manual
Manual Pemasangan/Penyambungan
LVT1324-007A
[UN]
ENGLISH
This receiver is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If
your vehicle does not have this system, a voltage inverter is required, which can be purchased
at JVC car audio dealers.
WARNINGS
• DO NOT install any receiver in locations where;
– it may obstruct the steering wheel and gearshift lever operations, as this may result in a
traffic accident.
– it may obstruct the operation of safety devices such as air bags, as this may result in a fatal
accident.
– it may obstruct visibility.
• DO NOT operate any receiver while manipulating the steering wheel, as this may result in a
traffic accident.
• The driver must not watch the monitor while driving.
If the driver watches the monitor while driving, it may lead to carelessness and cause an
accident.
• The driver must not put on the headphones while driving. It is dangerous to shut off the outside
sounds while driving.
• If you need to operate the receiver while driving, be sure to look ahead carefully or you may be
involved in a traffic accident.
• If the parking brake is not engaged, "ParkingBrake" flashes on the monitor, and no playback
picture will be shown.
– This warning appears only when the parking brake wire is connected to the parking brake
system built in the car.
Parts list for installation and connection
The following parts are provided for this receiver.
After checking them, please set them correctly.
A / B
Hard case/Control panel
Kotak keras/Panel
(Papan) kontrol
F
Crimp connectors
Konektor-konektor kerut
J
Rubber cushion
Bantalan karet
INSTALLATION (IN-DASH MOUNTING)
The following illustration shows a typical installation. If you have any questions or require
information regarding installation kits, consult your JVC car audio dealer or a company supplying
kits.
• If you are not sure how to install this receiver correctly, have it installed by a qualified
technician.
• Make sure not to block the fan on the rear panel to maintain proper ventilation when installed.
• You cannot install the receiver on the car which has any obstacles in the space shown in
"Required space for installation" below.
Required space for installation / Ruang yang dibutuhkan untuk pemasangan
20 mm
5.5 mm
Control panel
Panel (Papan) kontrol
C
Sleeve
Selongsong
G
Washer (ø5)
Perapat
sambungan (ø5)
K L
Handles Remote controller
Pegangan Pengontrol jauh
-pegangan
Dashboard
Tempat alat pada
7 mm
bagian depan
4 mm
Trim plate is detached on this
illustration for explanation.
Pelat tipis yang terpisah pada
ilustrasi ini adalah untuk
penjelasan.
4 mm
7 mm
* 1 When you stand the receiver,
be careful not to damage the
fuse on the rear.
1
* Ketika anda memberdirikan
alat penerima, hati-hati untuk
tidak merusak sekring di
belakang.
INDONESIA
Alat penerima ini didisain untuk beroperasi hanya pada 12 V DC, sistem listrik tanah
NEGATIVE. Jika kendaraan anda tidak memiliki sistem ini, sebuah pembalik tegangan
diperlukan, yang mana dapat dibeli di penyalur-penyalur audio mobil JVC.
PERINGATAN
• JANGAN memasang unit pada tempat-tempat dimana;
– mungkin menghalangi pengoperasian stir dan pengungkit gigi perseneling, yang dapat
mengakibatkan kecelakaan lalu lintas.
– mungkin menghalangi pengoperasian dari alat-alat keselamatan seperti kantong-kantong
udara, yang dapat mengakibatkan kecelakaan fatal.
– mungkin menghalangi pandangan.
• JANGAN mengoperasikan unit pada waktu menggerakkan stir, karena dapat mengakibatkan
kecelakaan lalu lintas.
• Pengemudi tidak boleh menonton monitor selagi mengemudi.
Jika pengemudi menonton monitor selagi mengemudi maka akan menimbulkan kecerobohan
dan mengakibatkan kecelakaan.
• Pengemudi tidak boleh menggunakan headphone selagi mengemudi. Berbahaya menutup
suara dari luar selagi mengemudi.
• Jika anda perlu mengoperasikan unit selagi mengemudi, pastikan untuk melihat ke depan
dengan hati-hati atau anda akan terlibat kecelakaan lalu lintas.
• Jika rem parkir tidak bekerja, "ParkingBrake" berkedip-kedip pada monitor dan tidak ada
gambar putar ulang yang akan dipertunjukkan.
– Peringatan ini muncul hanya jika kabel rem parkir telah tersambung ke sistem rem parkir
yang terpasang tetap di dalam mobil.
Daftar bagian-bagian untuk pemasangan dan penyambungan
Bagian-bagian berikut disediakan untuk alat penerima ini.
Setelah mengecek bagian-bagian tersebut, silahkan atur bagian-bagian itu.
D
Trim plate
Plat rapi
H
Lock nut (M5)
Mur kunci (M5)
M
Battery
Baterai
PEMASANGAN (BINGKAI-DALAM DASH)
Ilustrasi berikut menunjukkan sebuah tipe pemasangan. Jika anda mempunyai suatu
pertanyaan atau informasi yang diperlukan mengenai alat-alat pemasangan, konsultasikan
pada penyalur audio mobil JVC atau sebuah perusahaan yang mensuplai alat-alat.
• Jika anda tidak yakin bagaimana memasang alat penerima ini dengan benar, biarkan dipasang
dengan teknisi yang berkualitas.
• Pastikan untuk tidak menghalangi kipas pada bagian belakang panel untuk memelihara
ventilasi yang baik pada saat pemasangan.
• Anda tidak dapat memasang radio pada mobil yang memiliki halangan pada ruang yang
diperlihatkan pada "Ruang yang dibutuhkan untuk pemasangan" di bawah.
Caution when installing / Hati-hati ketika pemasangan
Fit the receiver into the mounting sleeve by using four corners of the trim plate.
• DO NOT press the panel (shaded in the illustration).
Pasangkan radio ke dalam selongsong dengan menggunakan empat sudut dari plat.
• JANGAN menekan panel (yang berbayang di dalam ilustrasi).
Do the required electrical connections.
Lakukan penyambungan-
penyambungan listrik yang diperlukan.
Do not block the fan.
Jangan menghalangi
kipas.
1
0205MNMMDWJEIN
EN, IN
E
Power cord
Kabel power
I
Mounting bolt (M5 x 20 mm)
Baut bingkai (M5 x 20 mm)
N
Reverse gear signal
extension cord
Kabel penyambung
sinyal persneling mundur
Bend the appropriate tabs to hold
the sleeve firmly in place.
Bengkokkan pengait-pengait yang
tepat untuk menahan selongsong
secara kuat pada tempatnya.
