axing basic Series Operation Instructions page 2

Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie
Verteilen von Radio- und Fernsehsignalen im Haus geeignet! Wird ein
Gerät für andere Einsätze verwendet, wird keine Garantie
übernommen!

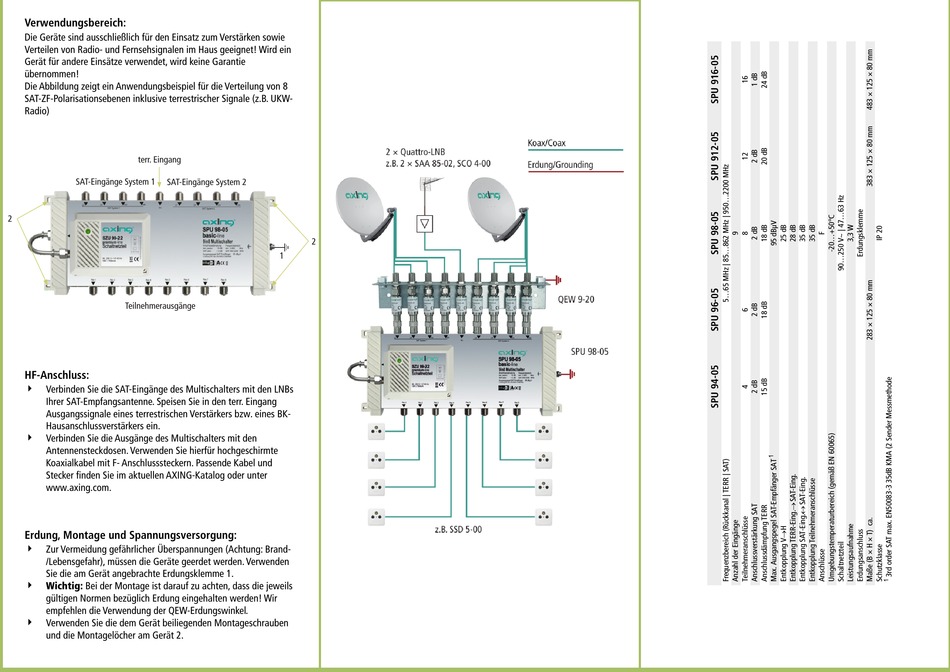

Die Abbildung zeigt ein Anwendungsbeispiel für die Verteilung von 8
SAT-ZF-Polarisationsebenen inklusive terrestrischer Signale (z.B. UKW-
Radio)
terr. Eingang
SAT-Eingänge System 1 SAT-Eingänge System 2
2
Teilnehmerausgänge
HF-Anschluss:
4
Verbinden Sie die SAT-Eingänge des Multischalters mit den LNBs
Ihrer SAT-Empfangsantenne. Speisen Sie in den terr. Eingang
Ausgangssignale eines terrestrischen Verstärkers bzw. eines BK-
Hausanschlussverstärkers ein.
4
Verbinden Sie die Ausgänge des Multischalters mit den
Antennensteckdosen. Verwenden Sie hierfür hochgeschirmte
Koaxialkabel mit F- Anschlusssteckern. Passende Kabel und
Stecker finden Sie im aktuellen AXING-Katalog oder unter
www.axing.com.
Erdung, Montage und Spannungsversorgung:
4
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-
/Lebensgefahr), müssen die Geräte geerdet werden. Verwenden
Sie die am Gerät angebrachte Erdungsklemme 1.
4
Wichtig: Bei der Montage ist darauf zu achten, dass die jeweils
gültigen Normen bezüglich Erdung eingehalten werden! Wir
empfehlen die Verwendung der QEW-Erdungswinkel.
4
Verwenden Sie die dem Gerät beiliegenden Montageschrauben
und die Montagelöcher am Gerät 2.
2
1
