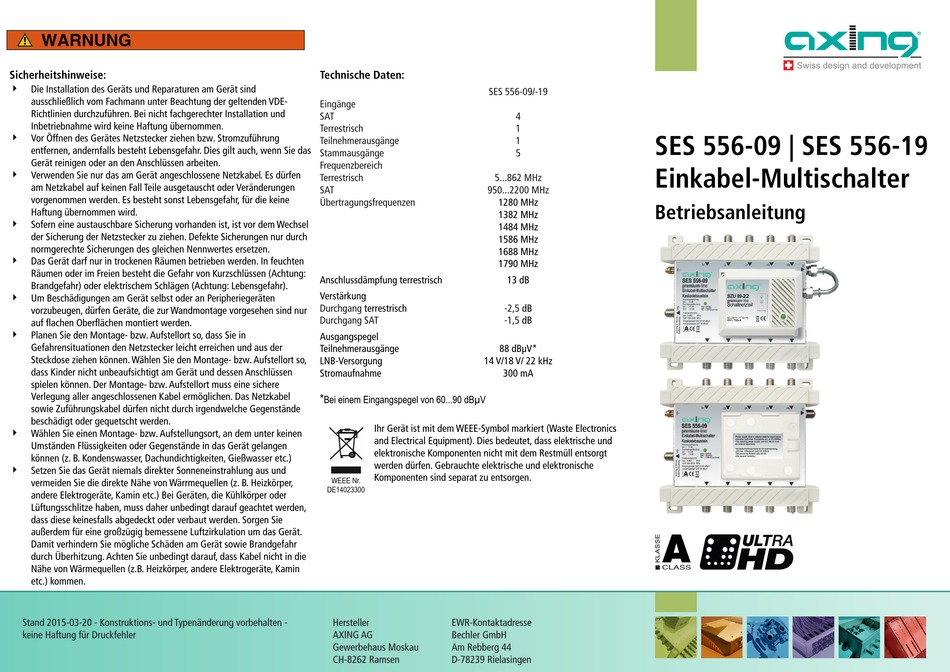

axing SES 556-19 Operation Instructions

Sicherheitshinweise:
4
Die Installation des Geräts und Reparaturen am Gerät sind
ausschließlich vom Fachmann unter Beachtung der geltenden VDE-
Richtlinien durchzuführen. Bei nicht fachgerechter Installation und
Inbetriebnahme wird keine Haftung übernommen.
4
Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung
entfernen, andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie das
Gerät reinigen oder an den Anschlüssen arbeiten.
4
Verwenden Sie nur das am Gerät angeschlossene Netzkabel. Es dürfen
am Netzkabel auf keinen Fall Teile ausgetauscht oder Veränderungen
vorgenommen werden. Es besteht sonst Lebensgefahr, für die keine
Haftung übernommen wird.
4
Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem Wechsel
der Sicherung der Netzstecker zu ziehen. Defekte Sicherungen nur durch
normgerechte Sicherungen des gleichen Nennwertes ersetzen.
4
Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten
Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:
Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).
4
Um Beschädigungen am Gerät selbst oder an Peripheriegeräten
vorzubeugen, dürfen Geräte, die zur Wandmontage vorgesehen sind nur
auf flachen Oberflächen montiert werden.
4
Planen Sie den Montage- bzw. Aufstellort so, dass Sie in
Gefahrensituationen den Netzstecker leicht erreichen und aus der
Steckdose ziehen können. Wählen Sie den Montage- bzw. Aufstellort so,
dass Kinder nicht unbeaufsichtigt am Gerät und dessen Anschlüssen
spielen können. Der Montage- bzw. Aufstellort muss eine sichere
Verlegung aller angeschlossenen Kabel ermöglichen. Das Netzkabel
sowie Zuführungskabel dürfen nicht durch irgendwelche Gegenstände
beschädigt oder gequetscht werden.
4
Wählen Sie einen Montage- bzw. Aufstellungsort, an dem unter keinen
Umständen Flüssigkeiten oder Gegenstände in das Gerät gelangen
können (z. B. Kondenswasser, Dachundichtigkeiten, Gießwasser etc.)
4
Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und
vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,
andere Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder
Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden,
dass diese keinesfalls abgedeckt oder verbaut werden. Sorgen Sie
außerdem für eine großzügig bemessene Luftzirkulation um das Gerät.
Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr
durch Überhitzung. Achten Sie unbedingt darauf, dass Kabel nicht in die
Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin
etc.) kommen.
Stand 2015-03-20 - Konstruktions- und Typenänderung vorbehalten -
keine Haftung für Druckfehler
Technische Daten:
SES 556-09/-19
Eingänge
SAT
Terrestrisch
Teilnehmerausgänge
Stammausgänge
Frequenzbereich
Terrestrisch 5...862 MHz
SAT 950...2200 MHz
Übertragungsfrequenzen 1280 MHz
1382 MHz
1484 MHz
1586 MHz
1688 MHz
1790 MHz
Anschlussdämpfung terrestrisch
Verstärkung
Durchgang terrestrisch
Durchgang SAT
Ausgangspegel
Teilnehmerausgänge
LNB-Versorgung 14 V/18 V/ 22 kHz
Stromaufnahme
*
Bei einem Eingangspegel von 60...90 dBµV
Ihr Gerät ist mit dem WEEE-Symbol markiert (Waste Electronics
and Electrical Equipment). Dies bedeutet, dass elektrische und
elektronische Komponenten nicht mit dem Restmüll entsorgt
werden dürfen. Gebrauchte elektrische und elektronische
Komponenten sind separat zu entsorgen.
WEEE Nr.
DE14023300
Hersteller EWR-Kontaktadresse
AXING AG Bechler GmbH
Gewerbehaus Moskau Am Rebberg 44
CH-8262 Ramsen D-78239 Rielasingen
4
1

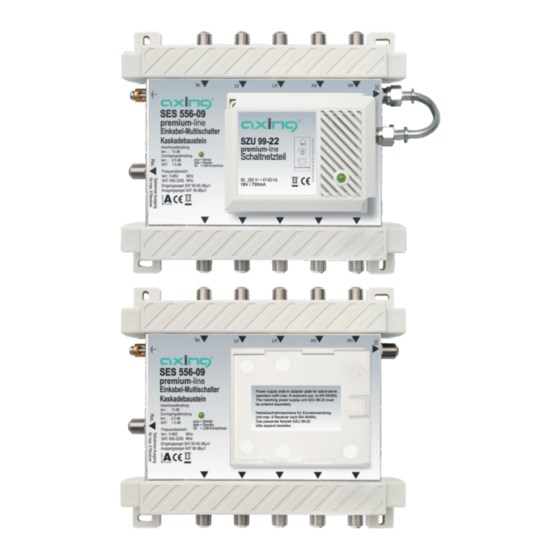

SES 556-09 | SES 556-19
1
5
Einkabel-Multischalter
Betriebsanleitung
13 dB
-2,5 dB
-1,5 dB
88 dBµV*
300 mA
