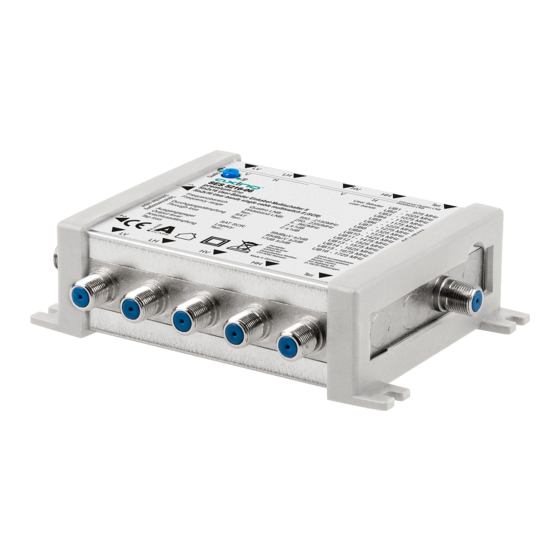

axing premium SES 5216-06 Operation Instructions

axing premium SES 5216-06 Operation Instructions

Single cable multiswitch ii (scr)

Advertisement

Available languages

Available languages

 Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
Diese sind auch unter der folgenden Internetadresse abrufbar:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
 Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
CE-Konfirmationserklärung
Hiermit erklärt AXING AG, dass das Gerät den Anforderungen der Richtlinie 2014/53/
EU entspricht. Die vollständige EU-Konformitätserklärung ist unter der folgenden
Internetadresse abrufbar: https://axing.com/downloads/ce/.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht mit dem
Restmüll, sondern separat entsorgen.
Stand 2020-10-07
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Technische Daten:
Typ
Eingänge
Anzahl
Frequenzbereich
LNB-Spannung
Pegel (AGC)
Entkopplung V | H
Teilnehmeranschlüsse
Anzahl
Unterstützte Normen
Anschlussdämpfung TERR
Frequenzbereich (SAT)
User-Bänder
User-Band Frequenzen
975/1025/1075/1125/1175/1225/1275/1325 MHz
1375/1425/1475/1525/1575/1625/1675/1725 MHz
Ausgangspegel SAT (SCR/CSS)
Ausgangspegel SAT (Legacy)
Stromaufnahme vom Receiver (SCR/
CSS)
Stromaufnahme vom Receiver (Legacy)
Stammausgänge
Anzahl
Durchgangsdämpfung TERR
Durchgangsdämpfung SAT
Anschlüsse
Anschlusstyp
Rückflussdämpfung
Allgemein
Betriebsspannung
Stromaufnahme
Anschluss DC
Maximaler Versorgungsstrom
Potentialausgleichanschluss
Betriebstemperaturbereich
(gemäß EN 60065)
Maße (B × H × T) ca.
Anmerkungen
* Über den DC-Eingang werden die LNBs, der
SES 5216-06 und eventuell angeschlossene
Kaskadebausteine versorgt.
Hersteller
EWR-Kontaktadresse
AXING AG
Bechler GmbH
Gewerbehaus Moskau
Am Rebberg 44
8262 Ramsen
78239 Rielasingen
SES 5216-06
5
5...862 MHz @ TERR
250...2350 MHz @ SAT
18 V
60... 90 dBµV
SES 5216-06
25 dB
2
premium-line
EN 50494, EN 50607
17 dB ±2,0 dB
950...2150 MHz
Einkabel-Multischalter II
2 × 16
@ EN 50494/50607
Betriebsanleitung
@ EN 50607
98 dBµV ±2,0 dB
85 dBµV ±2,0 dB
180 mA
60 mA
5
2 dB ±1,0 dB
2 dB ±2,0 dB
F
≥ 10 dB
18 VDC
max. 250 mA
F-Buchse
1 A*
4 mm²
-20...50°C
140 x 100 x 63 mm
