COMPACT 3.0
ES

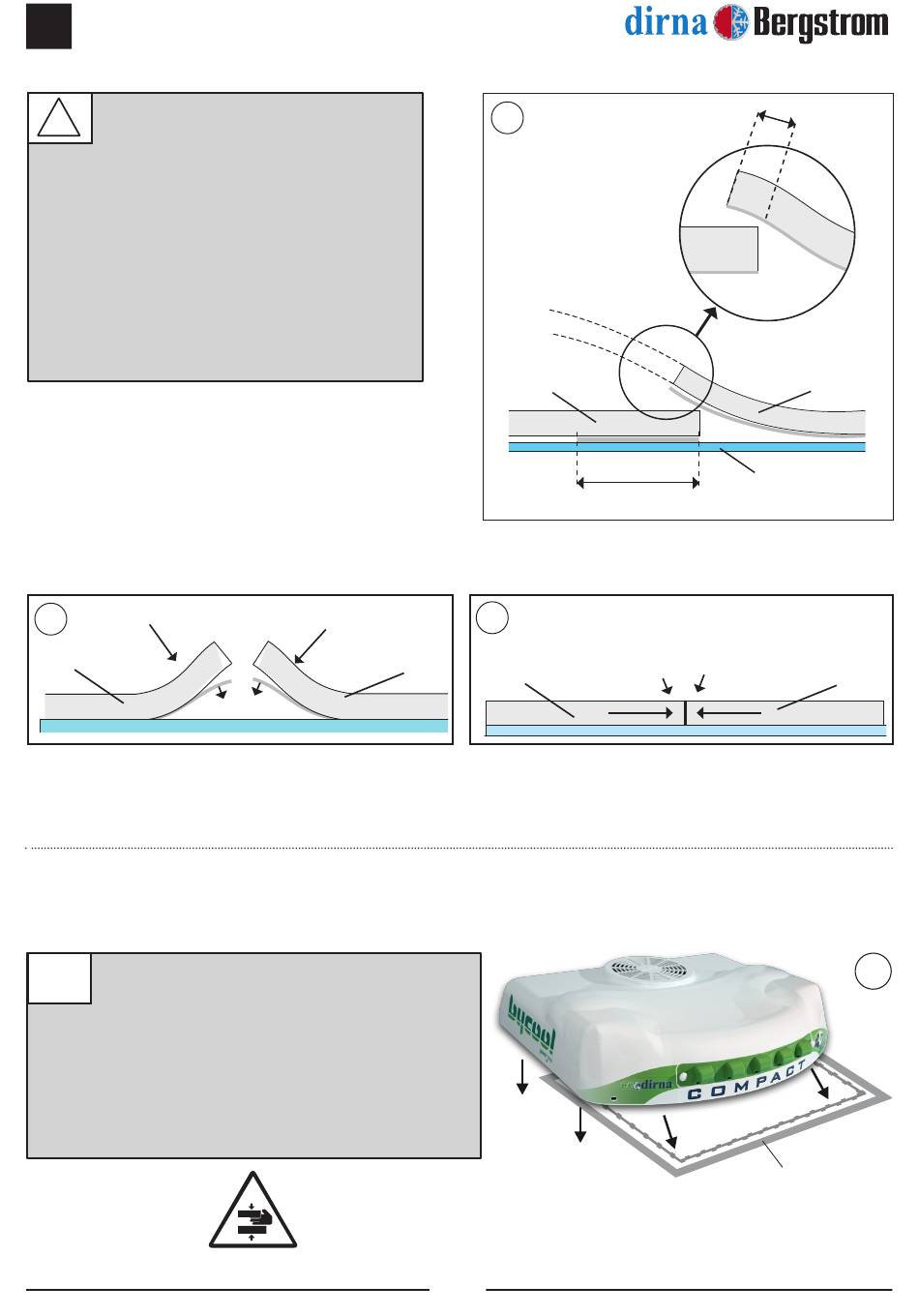

COMO CORTAR LA JUNTA EPDM
!
PARA EVITAR FILTRACIÓN DE
AGUA EN LA CABINA
A- Pegar la junta, manteniendo 100
mm de papel protector por cada
lado.
B- Quitar los dos piezas de papel.
C- Pegue presionado ambos finales.
B
Junta
EXTERIOR CABINA:
3
Posicionar el Compact en el hueco de la
escotilla.
¡Atención! Al colocar el equipo encima del
hueco escotilla, revisar que las salidas de
desagüe no queden obstruidas por la junta
EPDM.
Junta
Eliminar
A
Junta
100 mm Aprox. (papel protector)
C
Junta
4
®
15 mm
Junta
Techo cabina
Junta
3
Escotilla
