GUIDE D'INSTALLATION ET D'UTILISATION
INSTALLATION AND USER'S GUIDE
Cet article n'est plus garanti
si installé avec un défaut visuel
évident.
The warranty will be void if this
item is installed with obvious
visual defects.

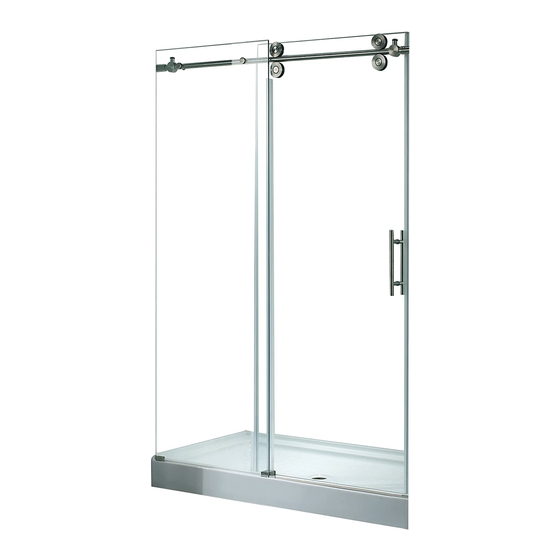

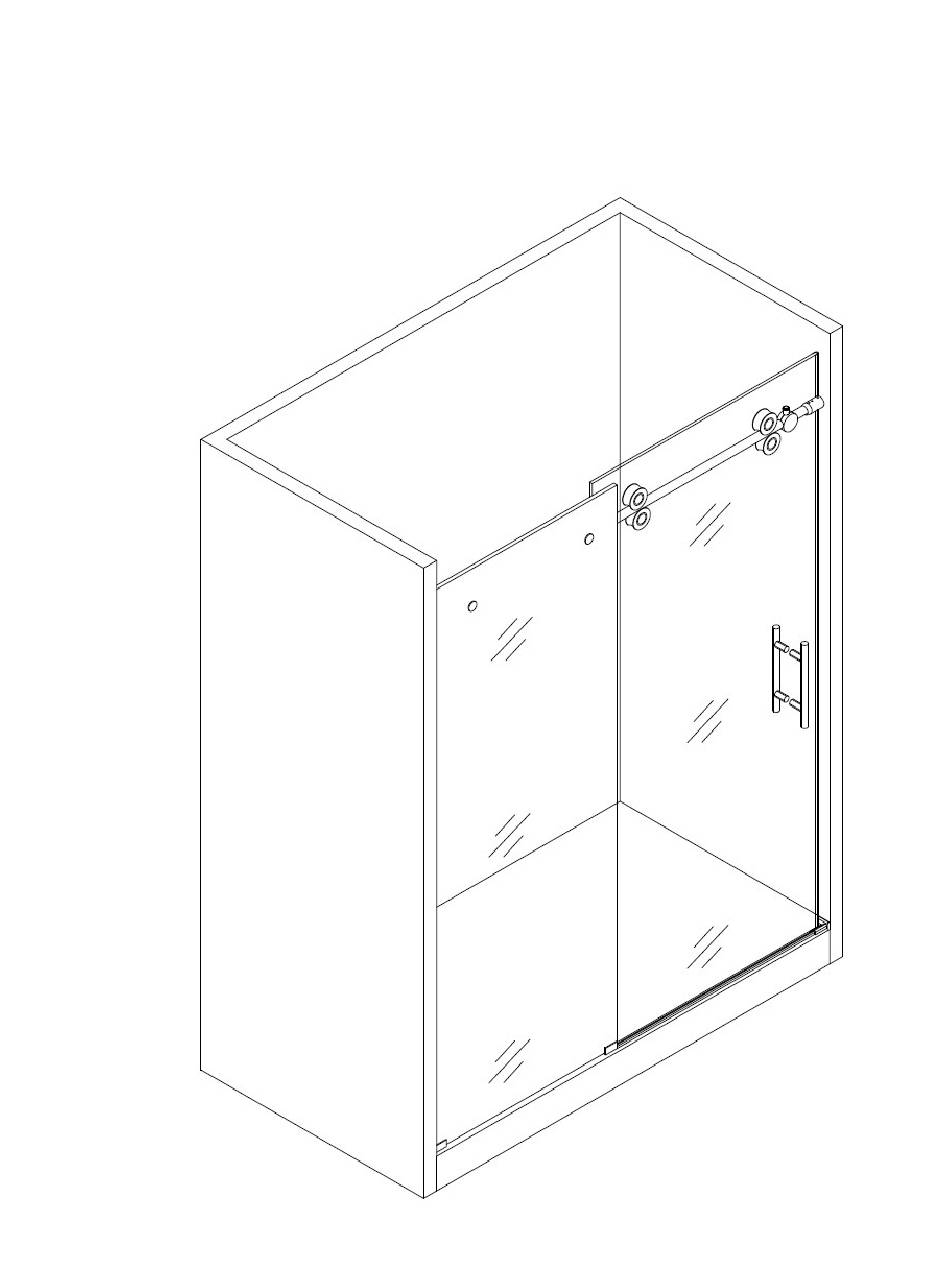

Dimensions:
LXPXH: (1524 mm x 813 mm x 2068 mm)
WxDxH: (60 in x 32 in x 81 3/8 in)
Advertisement
Table of Contents
Related Manuals for OVE OWS-107
Summary of Contents for OVE OWS-107
- Page 1 GUIDE D’INSTALLATION ET D’UTILISATION INSTALLATION AND USER’S GUIDE Dimensions: Cet article n’est plus garanti si installé avec un défaut visuel LXPXH: (1524 mm x 813 mm x 2068 mm) évident. WxDxH: (60 in x 32 in x 81 3/8 in) The warranty will be void if this item is installed with obvious visual defects.
-
