VW. Passat, Skoda Superb
Fitting instruction
(Lim. and Variant, 2WD)
Montageanleitung
8/1996-
Description de montage
Instrucciones de montaje
Szerelési utasítás
TYPE: 21-37C
Part nr.: 045-824
EC 94/20
2160 kg
e11 00-4104
H 9-10-4833
2000 kg
80 kg
D
D
F
GB
Waarde
E
H
Value
Wert
Valer
Érték
10,2 kN
© BOSAL
BAF42 issue: 27.10.2011
1/22
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for bosal 045-824
Summary of Contents for bosal 045-824
- Page 1 Montageanleitung Waarde 8/1996- Description de montage Value Wert Instrucciones de montaje EC 94/20 Valer Érték Szerelési utasítás 2160 kg 2000 kg 80 kg 10,2 kN © BOSAL BAF42 issue: 27.10.2011 e11 00-4104 TYPE: 21-37C H 9-10-4833 Part nr.: 045-824 1/22...
- Page 2 2/22...

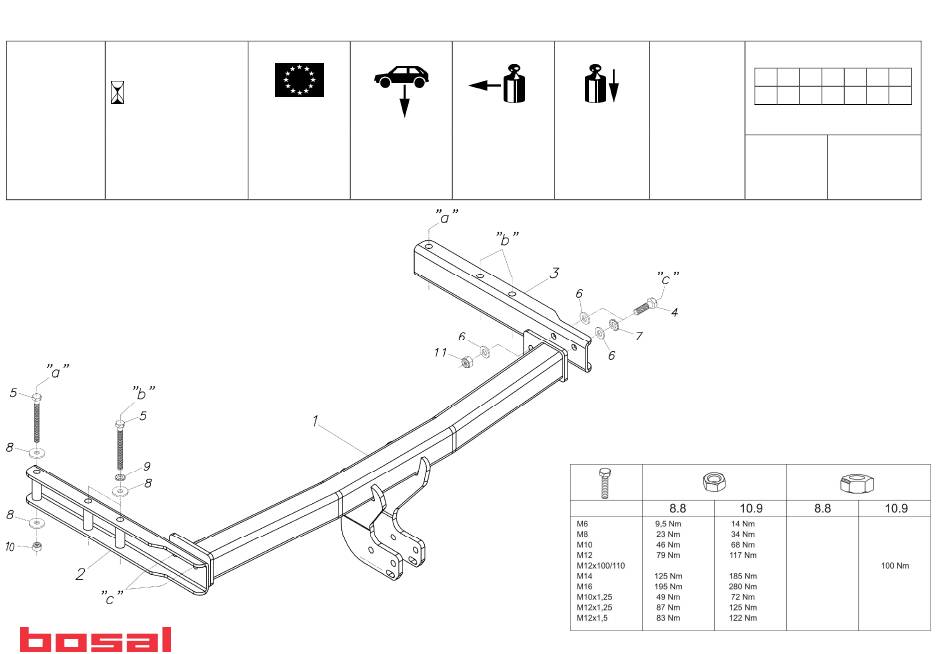

- Page 3 Montage des Schleppkugels Typ „C”: Montaje del globo de remolque del tipo „C”: Montage du crochet d’attelage, type „C”: Mounting of coupler ball type „C”: „C” típusú vonógömb felszerelése: 3/22...
- Page 4 4/22...
- Page 5 5/22...
- Page 6 6/22...
- Page 7 7/22...
- Page 8 8/22...
- Page 9 9/22...
- Page 10 10/22...
- Page 11 11/22...
- Page 12 Bedienungsaleitung Montage- und Betriebsanleitung Für die abnehmbare Kugelstange Kupplungskugel mit Halterung (KmH) Hinweise: Allgemeine Montagehinweis: – Lösen und Festziehen des Sicherungshebels (4) müssen ohne Hilfsmittel (manuell) durchgeführt werden. Isoliermasse bzw. Unterbodenschutz am Kfz. - falls vorhanden - im Bereich der Anlegefläche der KmH entfernen.
- Page 13 13/22...
- Page 14 Instrucción de uso Instrucciones de servicio y montaje para el globo móvil con el sistema excenter del enganche esférico con fijación Por saber: Indicaciones generales de montaje: – Efectúe el aflojamiento apretadura del brazo de seguridad (4) a mano. Eliminar la masilla aislante o la protección de bajos del vehículó - en caso de existir - en la zona de –...
- Page 15 15/22...
- Page 16 Instructions de montage et d’emploi Mode d’emploi Boule d’attelage avec support du crochet mobil du systeme excentrique A savoir: Indications générales de montage: – Le serrage et deserrage du levier de sécurité (4) doit etre effectuer sans aucun outil, S’il y en a, enlever le mastic isolant et/ou la couche de protection du dessous de caisse sur le tout simplement manuellement.
- Page 17 17/22...
- Page 18 Handling intructions Installation and Operating Instructions for removable ball with eccentric system towing bracket Remember: General Installation Intructions: – Manually (without applying any aids) carry out the releasing or engaging actions on the latch lever (4). If present, remove insulating compound and/or underseal in the area of the towing bracket contact –...
- Page 19 19/22...
- Page 20 Üzembe helyezési és használati útmutató Kezelési utasítás vonóhorog az excenteres rendszerű kivehető gömbhöz Tudnivalók: Általános üzembe helyezési előírások: – Amennyiben még nem történt meg, a vonóhorog érintkező felületéről távolítsa el a szigetelő réteget A biztosítókar (4) lazítását és szorítását egyaránt segédeszköz nélkül (kézzel) végezze. –...
- Page 21 21/22...
- Page 22 22/22...
