Rohloff Speedhub 500/14 Manual

PM Bone
PM Achsplatte
PM axle plate
PM plaque de
CC PM
(
Art.8225) (Art. 8558)
Set CC PM
Art. 8563 = 8555 + 8225
Set A12 PM
Art. 8564 = 8555 + 8558
Rohloff AG
Mönchswiese 11
D-34233 Fuldatal
Tel. +49 (0)561 510 80 0
Fax +49 (0)561 510 80 15
www.rohloff.de
E-mail: service@rohloff.de

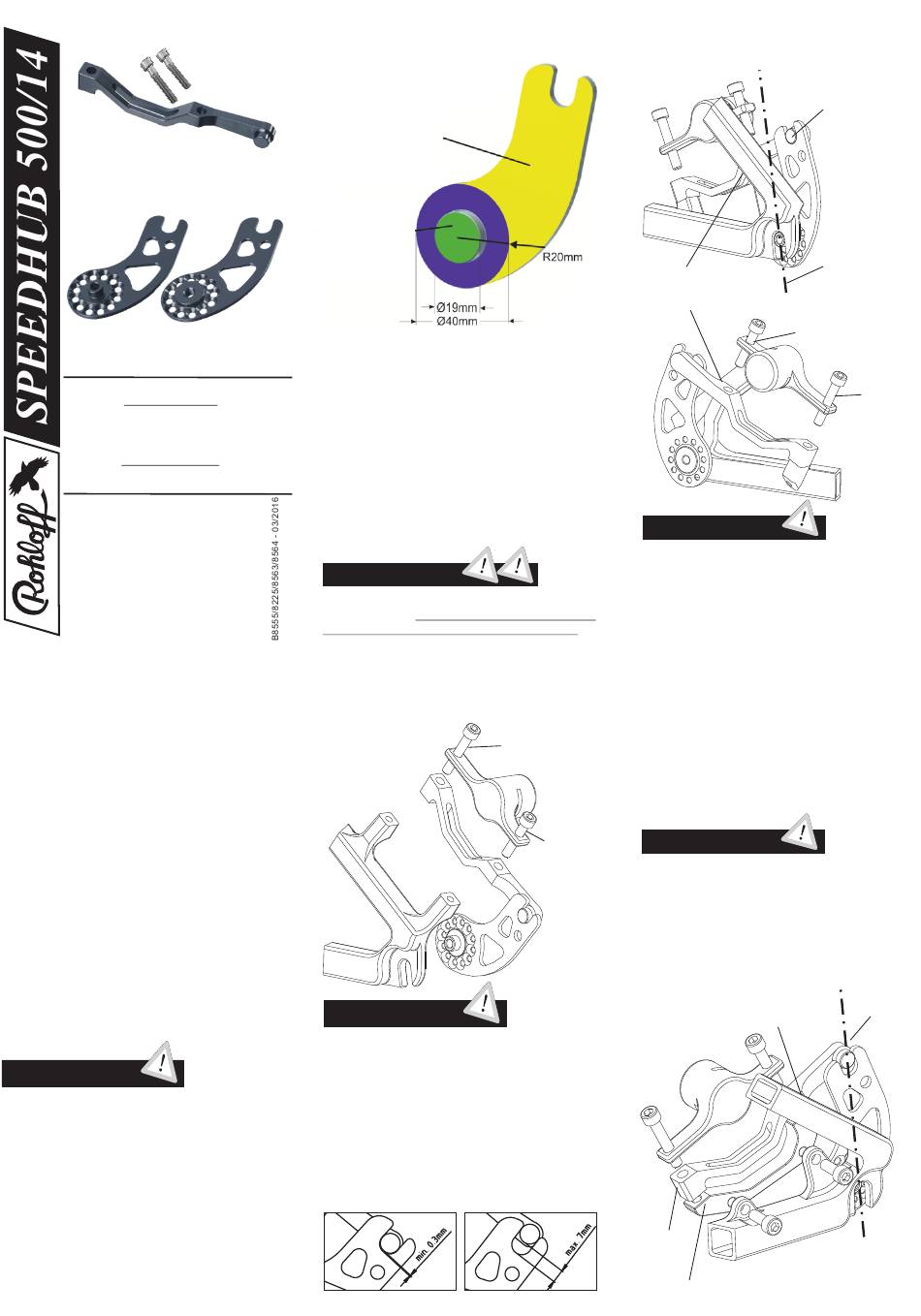

Rohloff PM Bone - PM Achsplatte
Die Rohloff PM Achsplatte ermöglicht in
Kombination mit dem PM Bone eine Montage an
135mm, 142mm, 170mm oder 177mm
Rahmen mit Scheibenbremsaufnahme nach
Post Mount Direkt Standard .
Hierbei werden die Befestigungspunkte für den
Bremszylinder der PostMount Direkt Scheiben-
bremsaufnahme für die Drehmomentabstützung
mit dem PM Bone verwendet.
Folgende Montagefälle sind zu unterscheiden:
1. Montage an Rahmen mit PM Direkt
Scheibenbremsaufnahme an der
Sitzstrebe
2. Montage an Rahmen mit PM Direkt
Scheibenbremsaufnahme an der
Kettenstrebe
3. Montage an Rahmen mit IS
Scheibenbremsaufnahme an der
Kettenstrebe.
A C H T U N G
Auf die Befestigungspunkte der Scheiben-
bremsaufnahme ist der Rohloff PM Bone (Art.Nr.
8555) zu montieren. Dieser wirkt wie ein
Adapter und verändert somit die erforderliche
Bremsscheibengröße auf einen größeren
Durchmesser.
Mögliche Kombinationen:
Rahmen PM Direkt 140 = Montage nicht möglich!
Rahmen PM Direkt 160 = Bremsscheibe 180mm
Rahmen PM Direkt 180 = Bremsscheibe 203mm
Rahmen PM Direkt 203 = Montage nicht möglich!
(Art. 8555) Montagebedingungen:
Keine Berührung mit
dem Ausfallende oder
A12 PM
Einbaubedingungen PM Bone
Für die sichere Montage von PM Achsplatte und
PM Bone müssen folgende Bedingungen
eingehalten werden:
Die Rohloff PM Achsplatte muss am Rahmen, im
Bereich der Achsplatte (R20/ 40mm) plan
anliegen und darf nicht mit anderen
Rahmenteilen (z.B. Schweißnaht) kollidieren.
Nur dann ist eine störungsfreie Montage von PM
Achsplatte und PM Bone möglich.
A C H T U N G
Die Verwendung des PM Bone sowie der PM
Achsplatte ist nicht für den Tandemeinsatz
getestet und daher nicht dafür freigegeben!
1.) Montage an Rahmen mit Direkt
A C H T U N G
Aufgrund unterschiedlicher Standards sowie
Fertigungstoleranzen für die Direkt PostMount
Befestigungspunkte, steht der Bolzen des PM
Bones unterschiedlich in der PM Achsplatte.
-Bei Rahmen 160 PM Direkt muß der Spalt
min. 0,3mm betragen (ev. U-Scheiben
verwenden)
-Bei Rahmen 180 PM Direkt darf der Spalt
max. 7mm betragen.
Sollte es Probleme bei der Montage o.g. Teile
geben, melden Sie sich bitte direkt beim Rohloff
Service.
zwingend plane
Anlagefläche am
Auffallende
Ø
PM Scheibenbremsaufnahme an
der Sitzstrebe.
(lange) Schraube
PM Direkt 160 PM Direkt 180
2. Montage an Rahmen mit PM Direkt
Scheibenbremsaufnahme an der
Kettenstrebe.
plane
Keine Kollision der
Anlagefläche
Rahmenstrebe mit dem
im Ausfallende
PM Bone zulässig!
CC, A12
Achstyp
A C H T U N G
Bei nach unten offenen Ausfallenden, muss sich
der Abstützpunkt der PM Achsplatte am PM Bone,
hinter der gedachten Linie durch die
Achsschlitzverlängerung befinden, um ein
Herausdrehen der Achse aus dem Ausfallende
(Unfallgefahr) zu verhindern!
3.) Montage an Rahmen mit IS
Scheibenbremsaufnahme an
der Kettenstrebe.
M6x35mm
An die Befestigungspunkte der IS Scheiben-
(6-8Nm)
bremsaufnahme wird ein IS-PM Adapter montiert.
Auf diesen IS-PM Adapter kann dann der Rohloff
PM Bone (Art.Nr. 8555) geschraubt werden.
M6x30mm
H I N W E I S
(kurze)
Schraube
Mögliche Kombinationen:
(6-8Nm)
Rahmen IS 160 + IS/PM Adapter 160 + PM Bone
= benötigte Bremsscheibe 180mm
Rahmen IS 180 + IS/PM Adapter 180 + PM Bone
= benötigte Bremsscheibe 203mm
PM Bone
IS-PM Adapter
Position des
Abstützpunkts
OK
gedachte Linie
Achsschlitz-
verlängerung
M6x30mm
(kurze)
Schraube
M6x35mm
(lange)
Schraube
(6-8Nm)
Keine Kollision der
Position des
Rahmenstrebe mit dem
Abstützpunkts
PM Bone zulässig!
OK
gedachte Linie
Achsschlitz-
verlängerung
