Rohloff DH Kettenführung
(Sonderzubehör für Downhill)
Die DH Kettenführung (Art.Nr. 8291) für
die Rohloff SPEEDHUB 500/14
verhindert z.B. bei Stürzen ein Herun-
terfallen der Kette nach innen auf das
Nabengehäuse. Sie kann auch als
Schutz gegen Gehäusebeschädigung
beim Herunterfallen der Kette dienen.
H I N W E I S
Die Rohloff DH Kettenführung kann nur
b e i S c h r a u b - / S t e c k r i t z e l n m i t
Kettenlinie 55mm eingesetzt werden.
Nicht zu verwendeden mit 13 Zähne
Schaubritzel oder Steckritzeln mit
Kettenlinie 57mm!
1

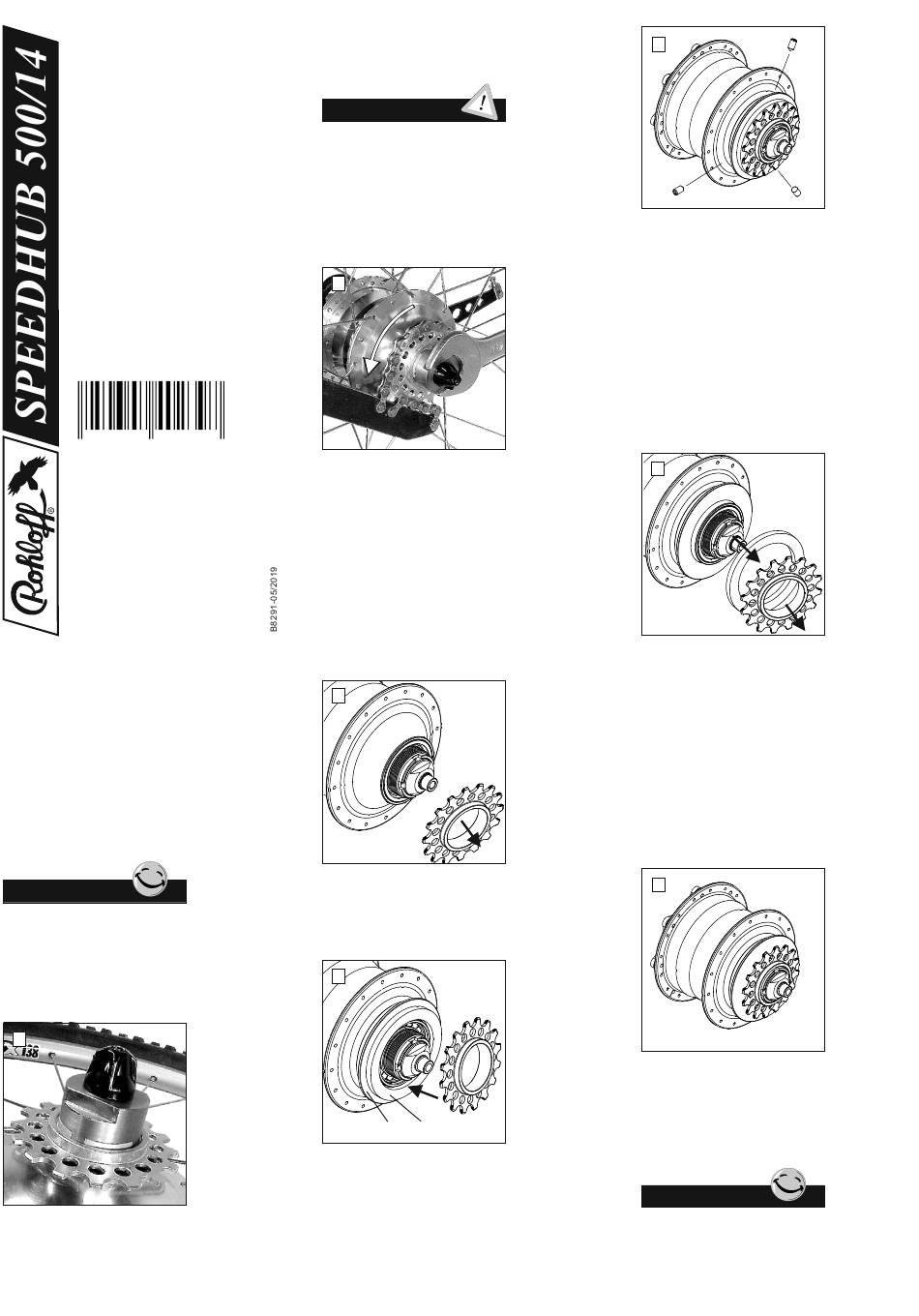

Abzieher auf den Antreiber setzen und
i m m e r m i t S c h n e l l s p a n n e r ( C C
Versionen) oder Achsmutter (TS
Versionen) festspannen. So können
die Zähne des Abziehers nicht aus den
Zahnlücken des Antreibers rutschen.
A C H T U N G
Vor Demontage und Montage des
Ritzels auf festen Sitz des Abziehers
achten. Bei Nichtbeachtung kann der
Antreiber beschädigt werden.
2
Abzieher mit Gabelschlüssel SW24 ge-
genhalten und Ritzel mit der Ketten-
peitsche entgegen Antriebsrichtung los-
drehen. Zum Lösen des Ritzels hilft ei-
ne ruckartige Druckbewegung auf
Kettenpeitsche und Gabelschlüssel.
3
Ritzel vollständig vom Antreiber
abschrauben.
4
B
A
Kettenführung A und Montagering B
gemäß Zeichnung auf das Gehäuse
stecken. Ritzel aufschrauben und
handfest anziehen. Der Montagering
hält die Kettenführung im richtigen
Abstand zum Ritzel.
5
C
C
C
Die drei Gewindestifte C (M4x8 - Inbus
SW2) mit etwas Schraubensicherung
versehen und gleichmässig eindrehen,
bis deren Spitzen das Getriebe-
gehäuse berühren. Danach die Gewi-
ndestifte gleichmässig eine Um-
drehung anziehen. Die Spitzen der Ge-
windestifte bohren sich dabei in das
Nabengehäuse. Der Montagering wird
dabei zwischen Kettenführung und
Ritzel eingeklemmt.
6
Die drei Gewindestifte eine halbe
Umdrehung lösen. Der Montagering ist
jetzt locker, und das Ritzel kann
abgeschraubt werden. Es ist darauf zu
achten, dass die Spitzen der gelok-
kerten Gewindestifte nicht aus den
vorgeprägten Löchern rutschen. Mon-
tagering entfernen und die drei Gewi-
ndestifte jeweils mit ¾ Umdrehungen
festziehen.
7
Abschließend das Ritzelgewinde fetten
und das Ritzel festschrauben.
über den gesicherten Abzieher rechts-
drehend aufschrauben und mittels
Kettenpeitsche anziehen.
H I N W E I S
Das Aufsetzen des Ritzels über den auf-
gesteckten Abzieher zentriert das
Ritzel und erleichtert dadurch das
Eingreifen der Gewindegänge.
Ritzel
